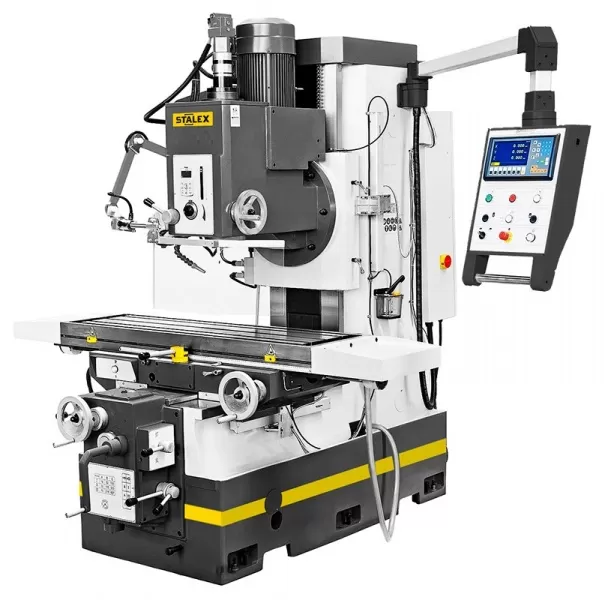

Вертикально-фрезерный станок STALEX XA7140 DRO
Описание
Фрезерный станок XA7140 Вертикальный фрезерный станок предназначен для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, торцевыми, фасонными, концевыми, шпоночными фрезами. Фрезерный станок оборудован наклонной шпиндельной бабкой, бесступенчатой регулировкой скорости вращения шпинделя, имеет большую зону обработки и широкий диапазон скорости подачи стола, что делает возможной всестороннюю фрезерную обработку габаритных деталей. Станина станка отлита из чугуна MEEHANITE. Прямоугольные направляющие Y, Z с высокой жесткостью. Стол закален и отшлифован. Угол наклона головки +/-30 градусов. Бесступенчатая регулировка оборотов.
Стандартная комплектация
• Фрезерная оправка
• УЦИ по 3-м осям(SINO)new panel
• Система подачи СОЖ
• Освещение рабочей зоны
• Система центральной смазки
• Сервисный инструмент
• Инструкция-
Подробные характеристики
XA7140
Конус шпинделя ISO50
Размер стола 1400×400 мм
Максимальная нагрузка на стол 800 кг
Перемещение X, Y 800/1000x400
Ход пиноли 105 мм
Т-образные пазы 3-18-100 мм
Расстояние между осью шпинделя и колонной 520 мм
Расстояние шпиндель/стол 150-650 мм
Количество передач Бесступенчатая(вариатор)
Диапазон оборотов шпинделя 18-1800 об/мин
Поворот головки ±30º
Подачи по X,Y (9)18 - 627 мм/мин
Подача по Z 18 - 627 мм/мин
Ускоренные подачи 1670 мм/мин
Мощность основного привода 7,5 кВт
Мощность привода ось Z 0,75 кВт
Мощность привода подачи 0,75 кВт
Мощность привода СОЖ 0.04 кВт
Габаритные размеры (Д × Ш × В) 2290×2040×2120 мм
Масса 3860 кг
