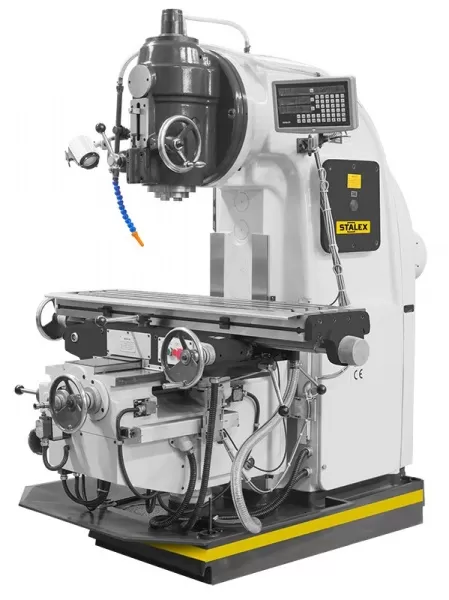

Вертикально-фрезерный станок STALEX X5032A DRO
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Изготовлен из высококачественного чугуна и стали
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматизированный ход стола X, Y, Z
o ШВП по осям X/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
Комплект поставки
1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям-
Подробные характеристики
STALEX X5032A Конус шпинделя ISO 50 (7:24)
Частота вращения шпинделя, 18 30-1500 об/мин
Ход пиноли шпинделя 70 мм
Диаметр отверстия шпинделя 29 мм
Расстояние шпиндель-стол(мин/макс) 60/410 мм
Расстояние шпиндель-стойка 350 мм
Размер рабочего стола 1320х320 мм
Перемещение стола по оси X, Y 700х255 мм
Ускоренное перемещение стола X/Y/Z 2300/1533/770 мм/мин
Диапазон скорости подачи стола: Продольное, 18 23,5-1180 мм/мин
Поперечное, 18 15-786 мм/мин
Вертикальное, 18 8-394 мм/мин
Максимальный вертикальный ход стола (мех/ручной) 330/350 мм
Максимальный поперечный ход стола(мех/ручной) 255/240 мм
Максимальный продольный ход стола(мех/ручной) 700/680 мм
Деление лимбаь 0,05 мм
Продольное 0,05 мм
Поперечное 0,05 мм
Вертикальное 0,05 мм
Пазы Т-образные 3х18 мм
Расстояние между пазами 70 мм
Диапазон поворота головки шпинделя ± 45°
Общая мощность 11 кВт
Мощность главного привода 7,5 кВт
Мощность мотора перемещения X /Y/Z 1,5 кВт
Двигатель насоса СОЖ 0,125 кВт
Подача СОЖ 22 л/мин
Максимальная нагрузка на стол 500 кг
Габаритные размеры (ДхШхВ) 1900х1670х1960 мм
Масса 2800 кг
