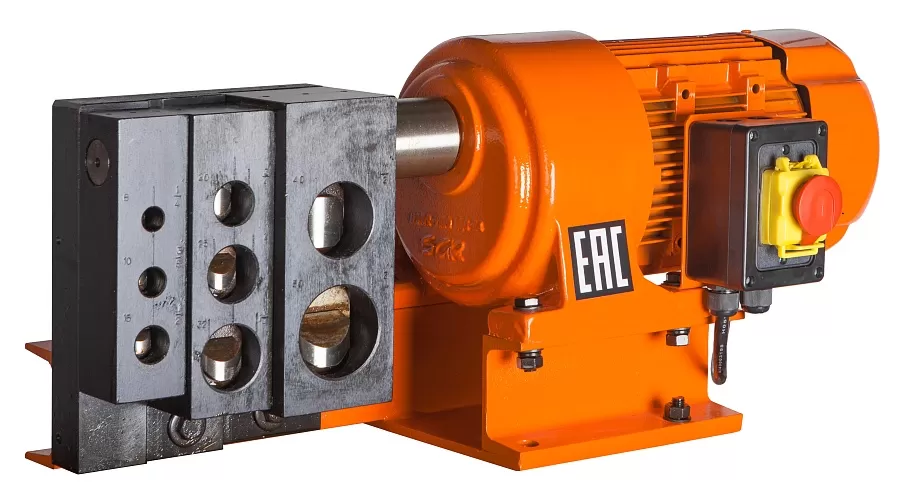

Устройство для вырубки седловин на трубах Stalex PTN12U
Описание
• Для соединения и сварки труб под углом 90°
• Предназначен для вырубки сегментов труб (выемок) различного диаметра
• Для труб с макс. толщиной стенки 3мм (сталь)
• Рабочий узел имеет несколько позиций матриц для резки разных диаметров труб
• Оснащен электроприводом, повышающим эффективность работы

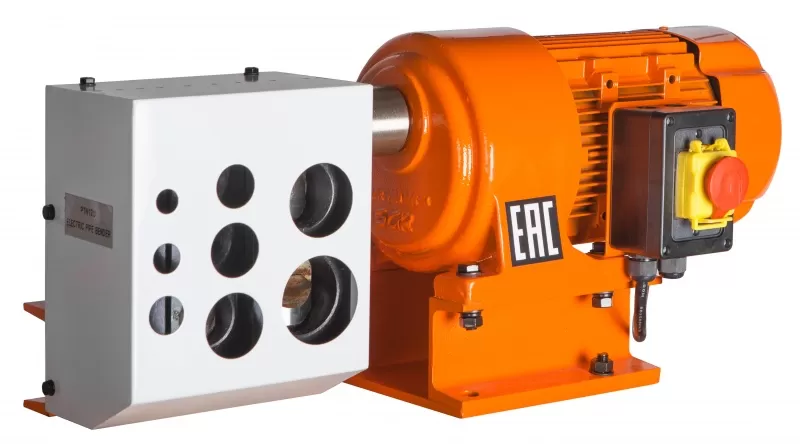

• Оснащен защитным экраном
• Может работать в горизонтальном и вертикальном положении
-
Подробные характеристики
STALEX PTN12U
Мин. внутренний размер трубы равный размеру режущего элемента каждой секции
¼" (8 мм)
⅜" (10 мм)
½" (15 мм)
¾" (20 мм)
1" (25 мм)
1 ¼" (32 мм)
1 ½" (40 мм)
2" (50 мм)
Диапазон размера трубы для каждой секции
8 мм – внутренний мин. Ø трубы
15 мм – наружный макс. Ø трубы
Ø8-15 мм
10 мм – внутренний мин. Ø трубы
18 мм – наружный макс. Ø трубы
Ø10-18 мм
15 мм – внутренний мин. Ø трубы
22 мм – наружный макс. Ø трубы
Ø15-22 мм
20 мм – внутренний мин. Ø трубы
28 мм – наружный макс. Ø трубы
Ø20-28 мм
25 мм – внутренний мин. Ø трубы
35 мм – наружный макс. Ø трубы
Ø25-35 мм
32 мм – внутренний мин. Ø трубы
42 мм – наружный макс. Ø трубы
Ø32-42 мм
40 мм – внутренний мин. Ø трубы
50 мм – наружный макс. Ø трубы
Ø40-50 мм
50 мм – внутренний мин. Ø трубы
60 мм – наружный макс. Ø трубы
Ø50-60 мм
Макс. толщина резки (сталь)
3 мм
Угол резки
90°
Питание
380 В/50 Гц/3-х фазный
Мощность двигателя
1.5 кВт
Габаритные размеры (ДхШхВ)
860х400х450 мм
Масса нетто/брутто
85 / 92 кг
