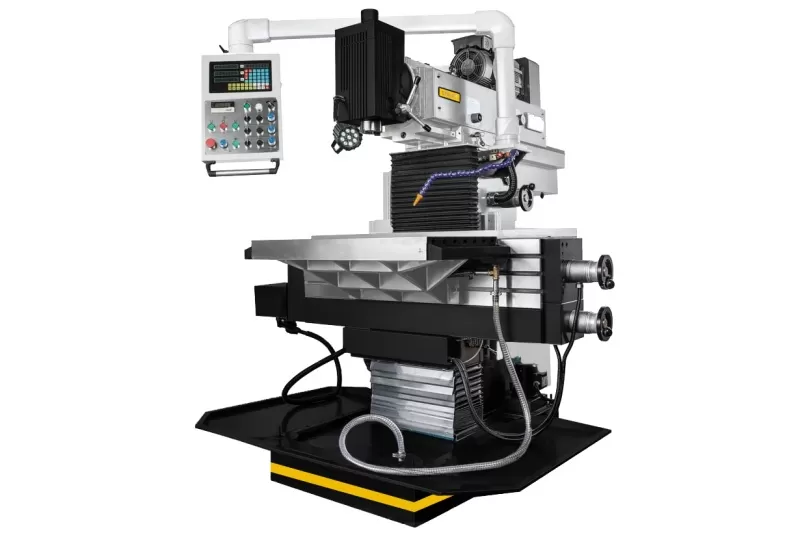

Универсально-фрезерный станок STALEX WFM 850 Servo
Описание
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:- Высокая жесткость конструкции станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
- УЦИ по осям X, Y, Z (Sino)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Комплект поставки- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
-
Подробные характеристики
Модель
WFM 850 Servo
Конус шпинделя вертикального
ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),
40 – 260/260-2000
Ход пиноли шпинделя
60 мм
Диапазон наклона головки, влево/вправо
±90⁰
Расстояние от оси горизонтального шпинделя до стола
120-530 мм
Расстояние от оси вертикального шпинделя до стола
70-520 мм
Расстояние от оси вертикального шпинделя до стойки
170-620 мм
Конус шпинделя горизонтального
ISO 40 DIN2080
Размер горизонтального рабочего стола
850x450 мм
Размер вертикального рабочего стола
1190x250 мм
Перемещение стола по оси Х
600 мм
Перемещение стола по оси Z
450 мм
Перемещение стола по оси Y
450 мм
Скорость подачи стола по оси Х x Y x Z
10-1000 мм/мин
Ускоренное перемещение стола
1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6
14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3
14/63 мм
Максимальная нагрузка на стол
300 кг
Напряжение сети
380 В
Мощность мотора подач X/Y/Z,
1,5/1,5/2,3 кВт
Мощность главного двигателя,
5,5 кВт
Мощность насоса помпы:
0,4 кВт
Габаритные размеры (ДхШхВ)
1600х1800х2000 мм
Масса
1700 кг
