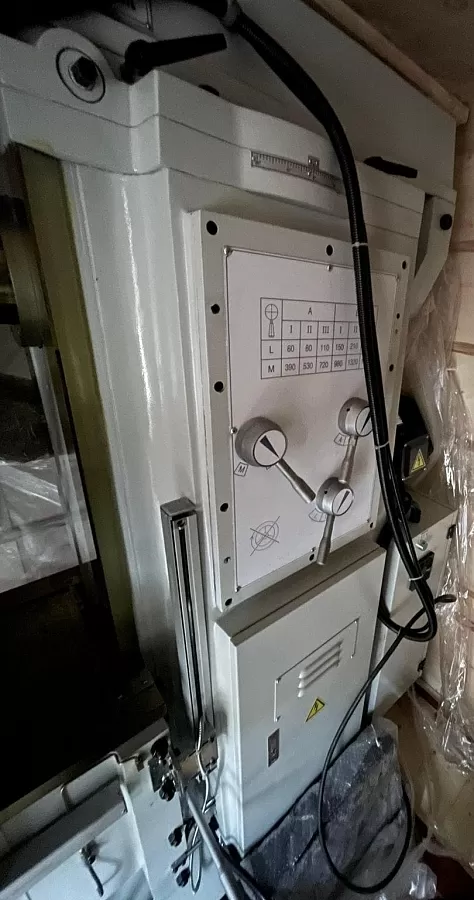

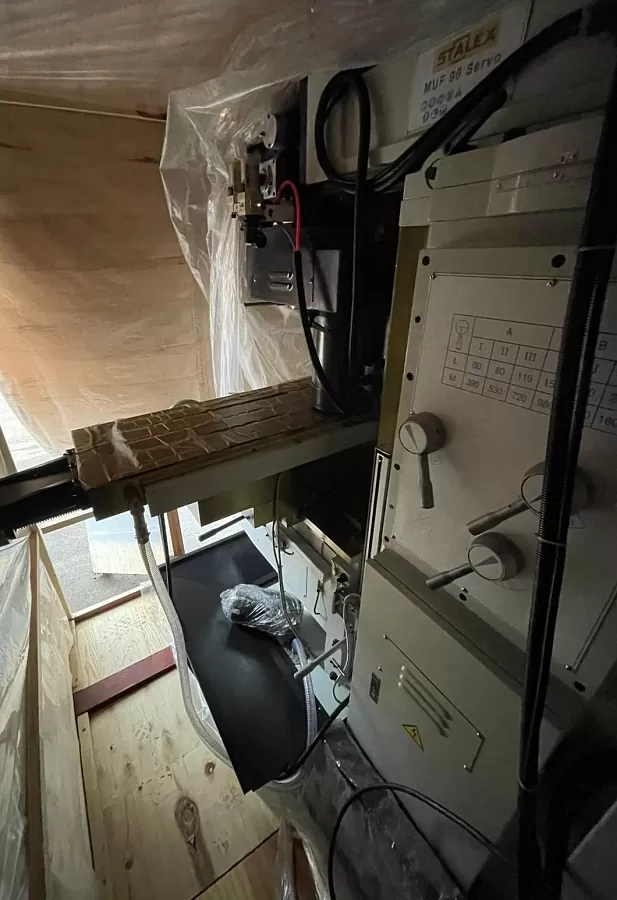

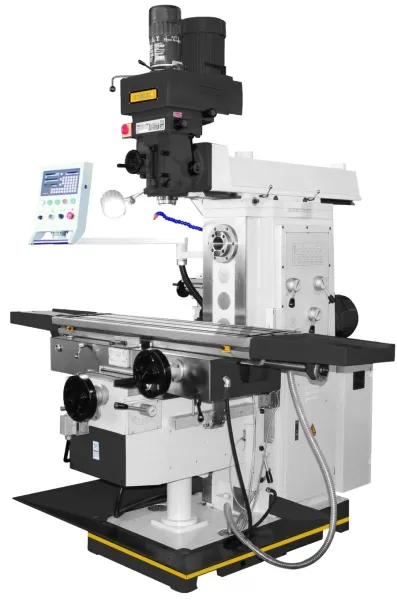

Универсально-фрезерный станок STALEX MUF90 Servo
Описание
- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Автоматическая подача по осям Х/Y/Z
- Вращение на шпиндель, передается посредством клиноременной передачи
- Автоподача пиноли шпинделя
- Серводвигатель перемещений по осям X/Y/Z
- Пневмозажим инструмента
- Пульт управления нового образца
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Комплект поставки
- Зажимная тяга, 2 шт.
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования.
- LED лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
-
Подробные характеристики
:Модель станка
MUF90 Servo
Размер стола
1600х360 мм
Перемещение стола по оси X
1300 мм
Перемещение стола по оси Y
320 мм
Перемещение стола по оси Z
450 мм
Диапазон рабочих подач по осям Х/ Y/ Z
30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z
1200/800/600 мм/мин
Т-пазы
3-18-80 мм
Конус шпинделя
ISO50 7:24(гор)
ISO40 7:24(верт)
Ход пиноли шпинделя
127 мм
Автоподача пиноли шпинделя
0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол
180-630 мм
Поворот стола в горизонтальной плоскости
±45
Расстояние от оси горизонтального шпинделя до поверхности стола
0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли
245 мм
Перемещения консоли в горизонтальной плоскости
550 мм
Скорость вращения шпинделя
60-1800 об/мин (гор),12
65-4660 об/мин (верт),16
Мощность главного двигателя
5.0 (гор)/ 5.5(верт) кВт
Крутящий момент AC сервопривода оси X, Y, Z
15 Nм
Габаритные размеры упаковки
2500×2200×2500 мм
Объем бака СОЖ
55 л
Объем масла в горизонтальной коробке передач
14 л
Масса нетто/брутто
2850/3050 кг
