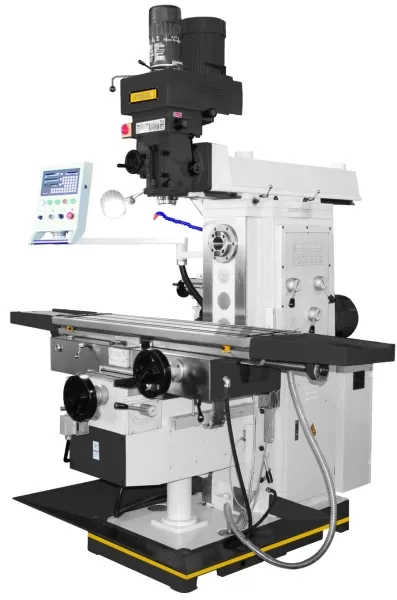

Универсально-фрезерный станок STALEX MUF85 Servo
Описание
- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Автоматическая подача по осям Х/Y/Z
- Вращение на шпиндель, передается посредством клиноременной передачи
- Автоподача пиноли шпинделя
- Серводвигатель перемещений по осям X/Y/Z
- Пневмозажим инструмента
- Пульт управления нового образца
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Комплект поставки
- Зажимная тяга, 2 шт.
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования.
- LED лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
-
Подробные характеристики
Модель станка
MUF85 Servo
Размер стола
1325х360 мм
Перемещение стола по оси X
1100 мм
Перемещение стола по оси Y
300 мм
Перемещение стола по оси Z
400 мм
Диапазон рабочих подач по осям Х/ Y/ Z
30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z
1200/800/600 мм/мин
Т-пазы
3-18-80
Конус шпинделя
ISO50 7:24(гор)
ISO40 7:24(верт.)
Ход пиноли шпинделя
127 мм
Автоподача пиноли шпинделя
0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол
200-650 мм
Поворот стола в горизонтальной плоскости
±45
Расстояние от оси горизонтального шпинделя до поверхности стола
20-470 мм
Перемещения консоли в горизонтальной плоскости
550 мм
Скорость вращения шпинделя, кол-во
60-1800 об/мин (гор.),12
58-6000 об/мин (верт.),20
Мощность главного двигателя
5.0 (гор)/5.5(верт) кВт
Крутящий момент AC сервопривода по осям X, Y, Z
10 Nм
Объем бака СОЖ
55 л
Объем масла в горизонтальной коробке передач
14 л
Габаритные размеры упаковки
1900×2150×2250 мм
Масса нетто/брутто
2780/2980 кг
