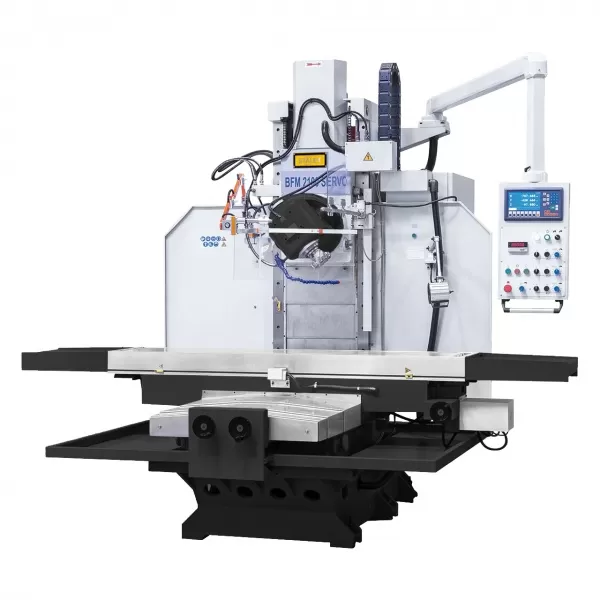

Универсально-фрезерный станок STALEX BFM2100 DRO
Описание
Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплект поставки:
- Сервомоторы по осям X/Y/Z
- ШВП по осям X/Y/Z
- Электрический маховик для осей X/Y/Z
- УЦИ по 3-м осям (Sino)
- Фрезерная оправка ISO50/Ø40
- Переходник ISO50/MT4
- Оправка для горизонтального фрезерования ISO50/Ø32
- Опора для горизонтальной оправки
- Частотно-регулируемый привод подач
- Автоподача по осям X/Y
- Фундаментные болты (М16х450 мм 6 шт.)
- Автоматическая смазка направляющих
- Выносной пульт управления с УЦИ
- Лампа освещения рабочей зоны
- Телескопическая защита по осям Y/ Z
- Система подачи СОЖ
-
Подробные характеристики
Параметры
BFM2100 Servo
Конус шпинделя
ISO50, 7:24
Размер стола
2100× 500 мм
Максимальная нагрузка на стол
1800 кг
Перемещение по осям X, Y
1500×650 мм
Т-образные пазы
4-20-100 мм
Расстояние между осью шпинделя и колонной
610 мм
Расстояние шпиндель/стол(вертикально)
0 – 650 мм
Расстояние шпиндель /стол(горизонтально)
8-660 мм
Диапазон оборотов шпинделя,2(Серводвигатель)
6-300/30-1500 об/мин
Поворот фрезерной головки
360º
Скорость подачи по X, Y (Бесступенчато)
2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато)
2,5-2500 мм/мин
Ускоренные подачи X/Y
6000 мм/мин
Ускоренное перемещение по оси Z
3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z
18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z
3,6 кВт
Мощность главного привода(сервомотор)
11,0 кВт
Системы СОЖ
0,9 кВт
Габариты станка(ДхШхВ)
3220x2420x2800 мм
Габариты упаковки
2900х2250х2900 мм
Вес нетто/брутто
7300/7500 кг
