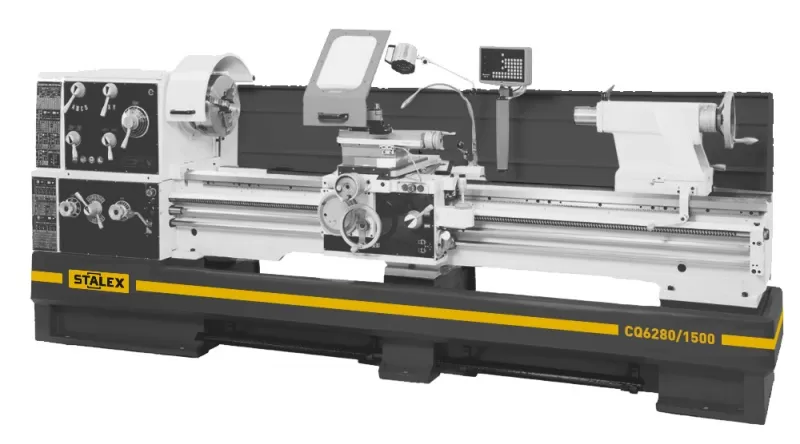

Токарно-винторезный станок STALEX CQ6280/1500 (Аналог токарного станка 16К40, ДИП400)
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens-
Подробные характеристики
STALEX CQ6280/1500 Диаметр обточки над станиной 800 мм
Макс. Ø вращения (съемный мостик) 1035 мм
Ø обточки над поперечным суппортом 570 мм
Расстояние между направляющими 405 мм
Длина съемного мостика 250 мм
Расстояние между центрами 1500 мм
Рабочая длина продольного точения 1450 мм
Частота вращения шпинделя, 16 25-1600 об/мин
Конус шпинделя Ø113 1:20 MT-7
Торец шпинделя D1-8
Патрон 3-х кулачковый 315 мм
Проходное отверстие шпинделя 105 мм
Продольная подача,25 0,044-1,48 мм/об
Поперечная подача,25 0,022-0,74 мм/об
Метрическая резьба, 54 0,45-120
Дюймовая резьба, 44 7/16-80 TPI
Питчевая резьба, 42 7/8-160 DP
Модульная резьба, 46 0,25-60MP
Резьба ходового вала 40 мм х2 TPI
Максимальный размер инструмента 25х25 мм
Ускор. перем. продольного суппорта 4,5 м/мин
Ускор. перем. поперечного суппорта 1,9 м/мин
Ход поперечного суппорта 420 мм
Ход верхнего суппорта 230 мм
Конус пиноли задней бабки МТ-5
Ход пиноли задней бабки 235 мм
Диаметр пиноли задней бабки 90 мм
Мощность главного привода 7,5 кВт
Мощность насоса СОЖ 0,13 кВт
Мотор ускоренного перемещения 0,37 кВт
Габаритные размеры 3250×1140×1910 мм
Масса нетто/брутто 3175/3695 кг
