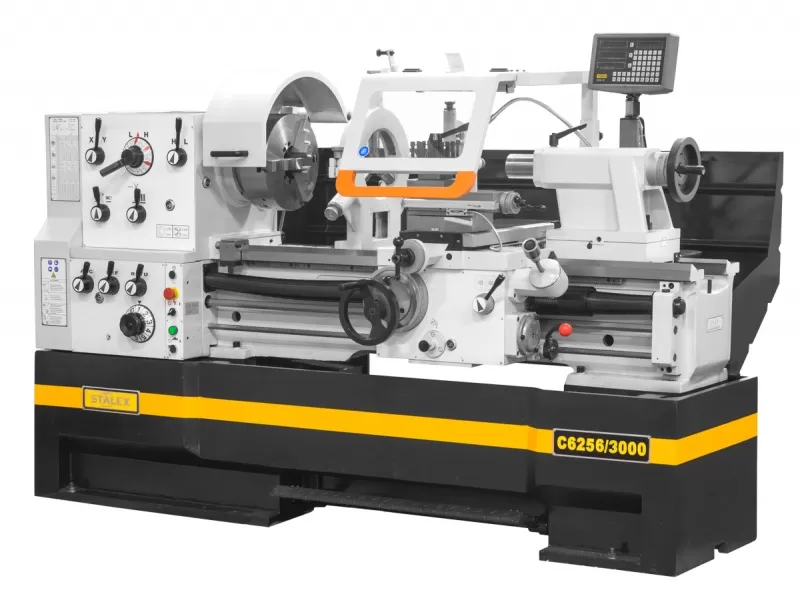

Токарно-винторезный станок STALEX C6256/3000
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;

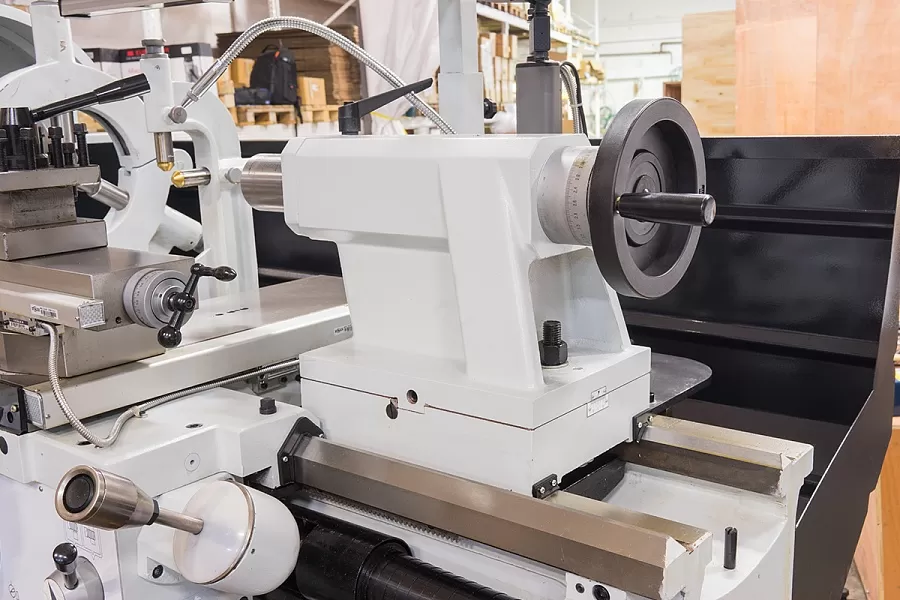

- Задняя бабка с регулировкой смещения для обточки конусов.
- СЕ комплектация;
- Электрокомпоненты Siemens
Комплект поставки:- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;

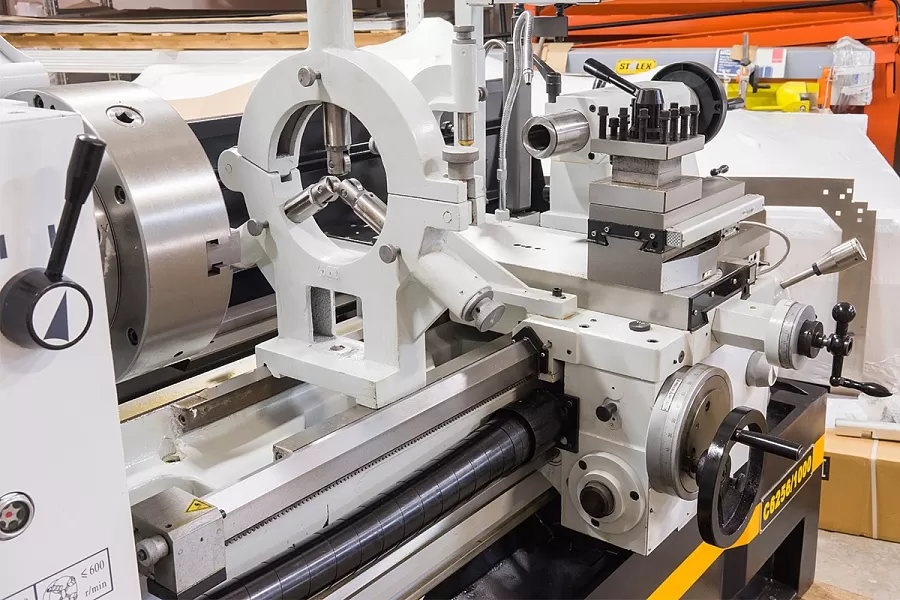

- Подвижный люнет Ø16-95 мм

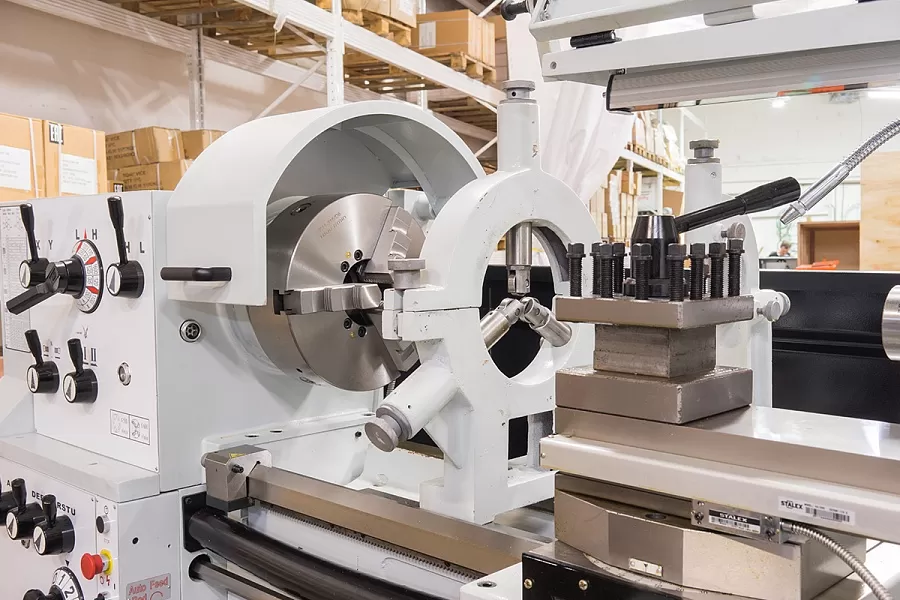

- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;

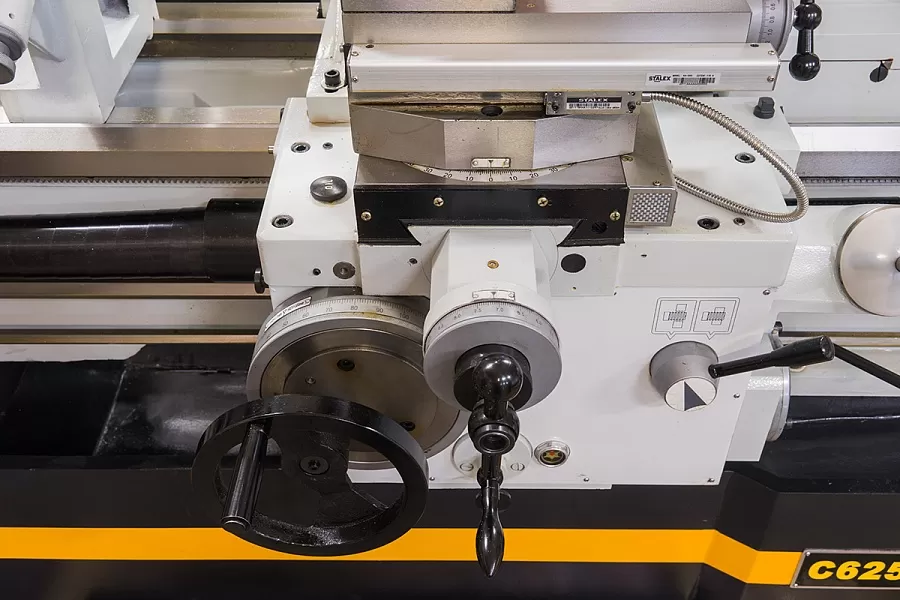

- УЦИ по трем осям(Sino);
- Конусная линейка;
- Джойстик ускоренного перемещения по 2-м осям;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Лампа местного освещения LED;
- Инструкция по эксплуатации
- Инструмент для обслуживания в инструментальном ящике
-
Подробные характеристики
Модель:
C6256/3000
Диаметр обточки над станиной
560 мм
Макс. Æ вращения (съемный мостик)
785 мм
Æ обточки над поперечным суппортом
355 мм
Расстояние между направляющими
350 мм
Длина съемного мостика
170 мм
Расстояние между центрами
3000 мм
Частота вращения шпинделя, 12
25-2000 об/мин
Конус шпинделя
MТ-7
Присоединение шпинделя, Camlock
D1-8 (DIN55029)
Проходное отверстие шпинделя
80 мм
Продольная подача,35
0,059-1,646 мм/об
Поперечная подача,42
0,020-0,573 мм/об
Метрическая резьба, 47
0,2-14
Дюймовая резьба, 60
2-112 TPI
Питчевая резьба, 50
4-112 DP
Модульная резьба, 34
0,1-7MP
Максимальный размер инструмента
25х25 мм
Ход поперечного суппорта
316 мм
Ход верхнего суппорта
130 мм
Ускоренное перемещение суппорта в продольном направлении
4,5 м/мин
Ускоренное перемещение суппорта в поперечном направлении
1,9 м/мин
Конус пиноли задней бабки:
МТ-5
Ход пиноли задней бабки
180 мм
Максимальный крутящий момент
900N/m
Максимальное усилие резания
3700N
Максимальный вес заготовки в центрах
1450 кг
Диаметр пиноли задней бабки
75 мм
Габаритные размеры
4340×1150×1460
Мощность главного привода
7,5 кВт
Мощность насоса СОЖ
0,13 кВт
Масса нетто/брутто
2930/ 3410 кг
