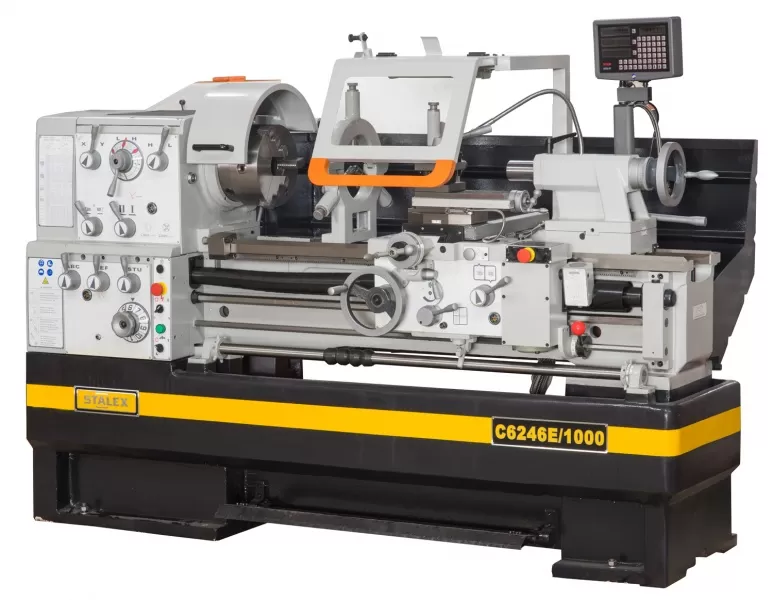

Токарно-винторезный станок STALEX C6246E/1000 (Аналог токарного станка 16К20, 1А616, 1К62, 16В20, 1В62Г)
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
• Автоматическая продольная и поперечная подача
• Электрокомпоненты Siemens-
Подробные характеристики
STALEX C6246E/1000 Диаметр обточки над станиной 460 мм
Диаметр обработки над суппортом 270 мм
Длина выемки (ГАП) 165 мм
Расстояние между центрами 1000 мм
Расстояние между направляющими 300 мм
Диаметр обработки над выемкой (ГАП) 690 мм
Диаметр отверстия шпинделя 80 мм
Диапазон частот вращения 12
Частота вращения шпинделя 25-1700 об/мин
Предел продольных рабочих подач, 42 0,031-1,7 мм/об
Предел поперечных рабочих подач, 42 0,014-0,784 мм/об
Метрическая резьба,41 0,1-14 мм
Дюймовая резьба,60 2-112 TPI
Модульная резьба,34 0.1-7 MP
Диаметральная резьба,50 4-112 DP
Торец шпинделя D1-8
Внутренний конус шпинделя MT7
Перемещение поперечного суппорта 285 мм
Сечение резцов 25х25 мм
Перемещение продольного суппорта 128 мм
Мощность главного привода 5,5 кВт

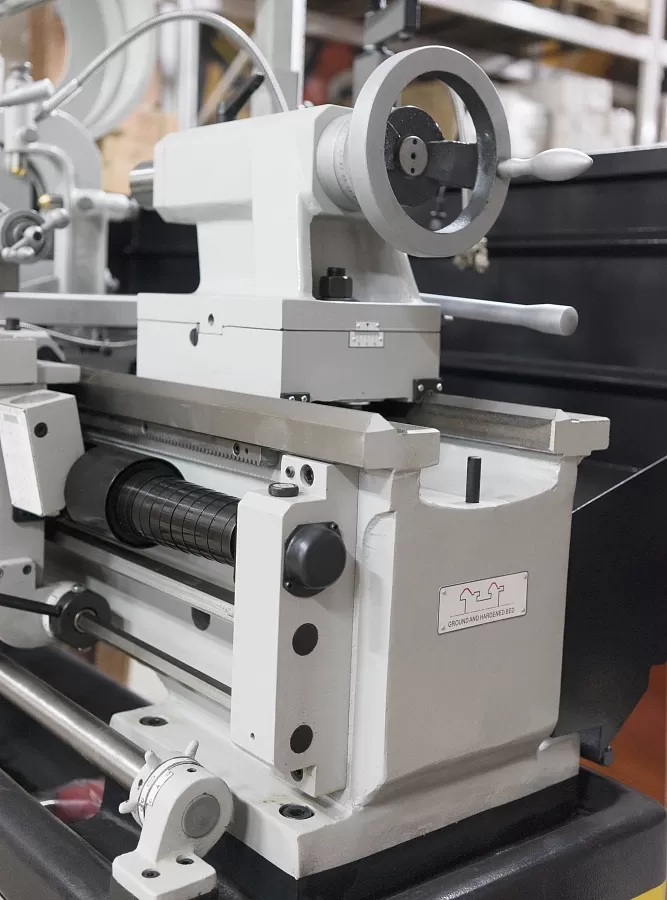

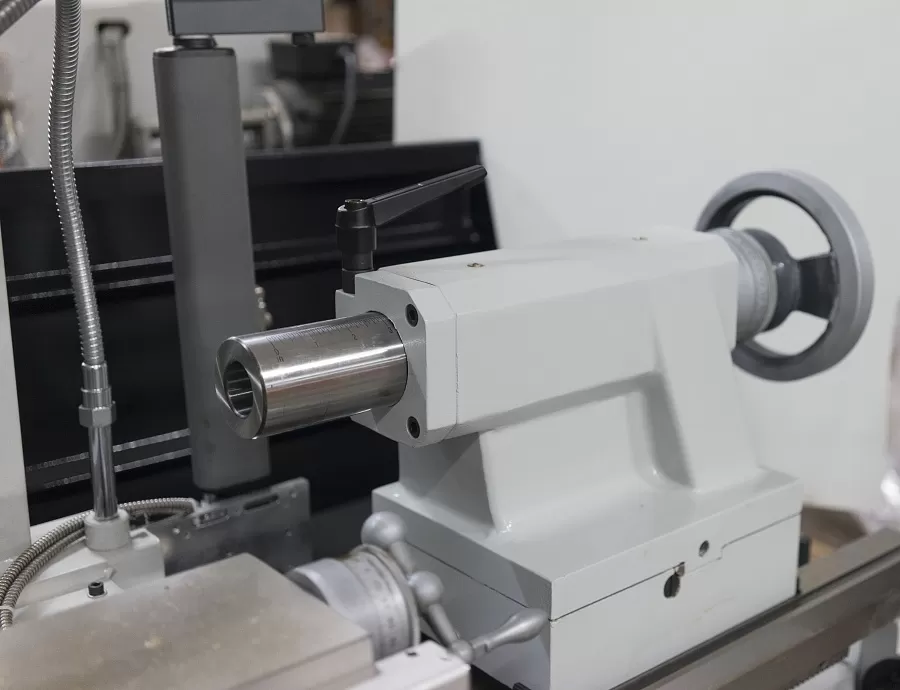

Диаметр пиноли задней бабки 60 мм
Ход пиноли задней бабки 130 мм
Конус пиноли задней бабки МТ4
Мощность насоса охлаждения, кВт 0,13 кВт
Габаритные размеры 2200×1080×1370 мм
Масса нетто/брутто 1645/1910 кг
