Токарно-винторезный станок STALEX C0636N/1000
Описание
Предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.

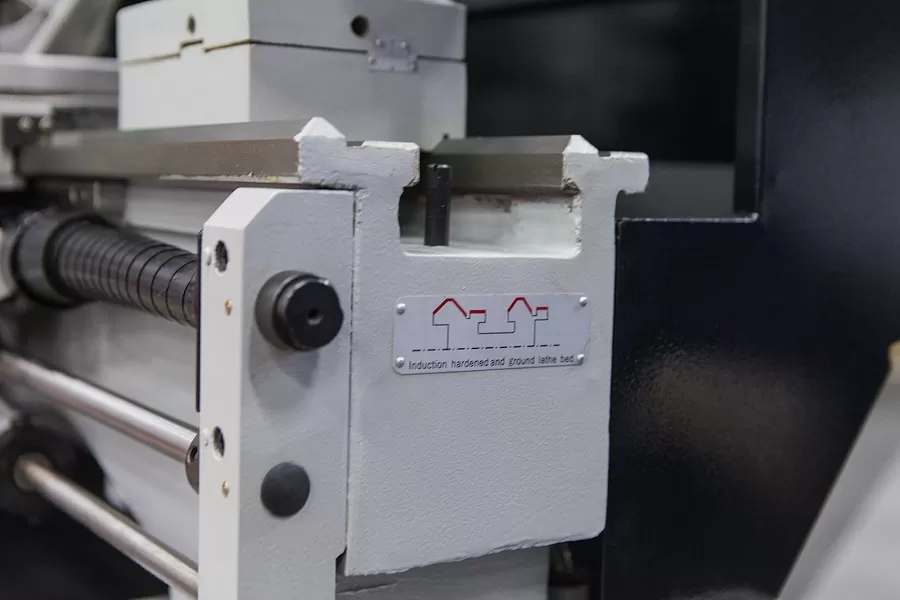

• Твердая, призматическая станина имеет дополнительные ребра жесткости, чтобы снизить вибрацию
• Биение шпинделя ≤0,009 мм
• Электромагнитный педальный тормоз
• Закаленные и отшлифованные шестерни работают в масляной ванне
• Возможность смещения задней бабки на ±10 мм для проточки конусов
• Станок позволяет производить резьбонарезание.
• Автоматическая продольная и поперечная подача

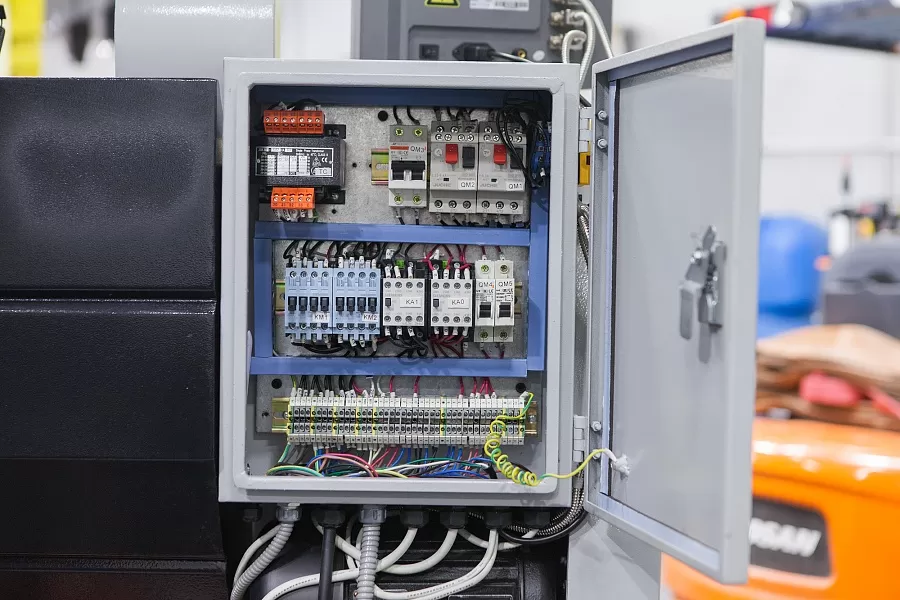

• Электрокомпоненты SIEMENS
Комплект поставки:
o Патрон 3-х кулачковый Ø178 мм;
o 4-х кулачковый патрон Ø200 мм
o Планшайба
o Лампа местного освещения;

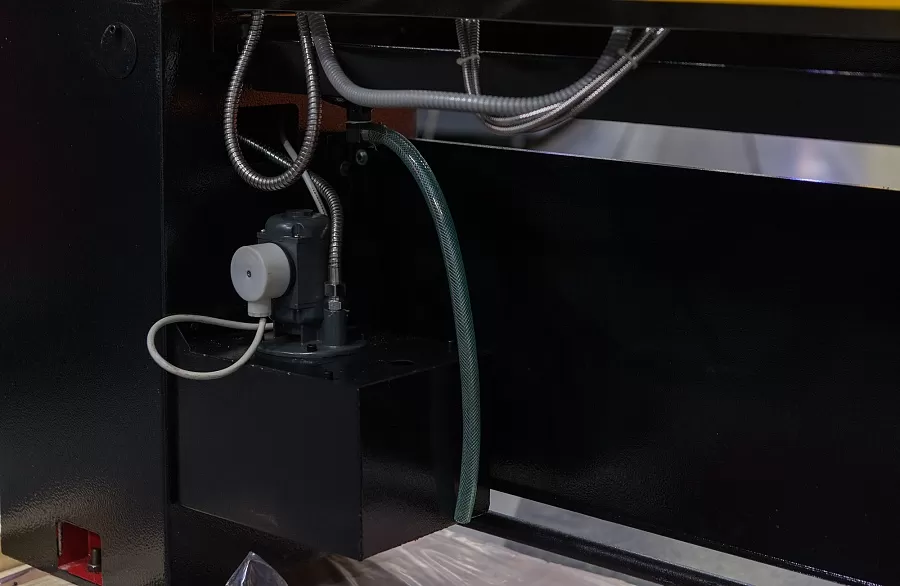

o Система подачи СОЖ;
o Ножной тормоз экстренной остановки
o Поддон для стружки;
o УЦИ по трем осям SINO
o Упорный не вращающийся центр MT-3;
o Подвижный и неподвижный люнеты;
o Документация
o Инструмент для обслуживания-
Подробные характеристики
С0636N/1000
Диаметр обработки над станиной, мм
360
Диаметр обработки над суппортом, мм
223
Расстояние между направляющими, мм
187
Диаметр проходного отверстия шпинделя, мм
52
Конус шпинделя
МТ-6
Торец шпинделя
D1-5 (DIN55029)
Диапазон скоростей шпинделя
8
Частота вращения шпинделя, об/мин
70—2000
Предел продольных рабочих подач, мм/об (32)
0.052—1,392
Предел поперечных рабочих подач, мм/об (32)
0.014—0.380
Метрическая резьба,26
0,4-7 мм
Дюймовая резьба,34
4-56TPI
Расстояние между центрами, мм
1000
Высота центров, мм
180
Перемещение поперечного суппорта, мм
160
Ширина поперечного верхнего суппорта, мм
130
Диаметр ходового вала, мм
22
Перемещение верхних салазок, мм
95
Ширина верхних салазок, мм
80
Мощность главного привода, кВт
2,2
Сечение хвостовика резца, мм
16х16
Диаметр пиноли задней бабки, мм
42
Ход пиноли задней бабки, мм
100
Конус пиноли задней бабки
MT-3
Мощность насоса охлаждения, кВт
0,13
Масса станка (нетто), кг
650
Габариты станка, мм
1825×750×1600
