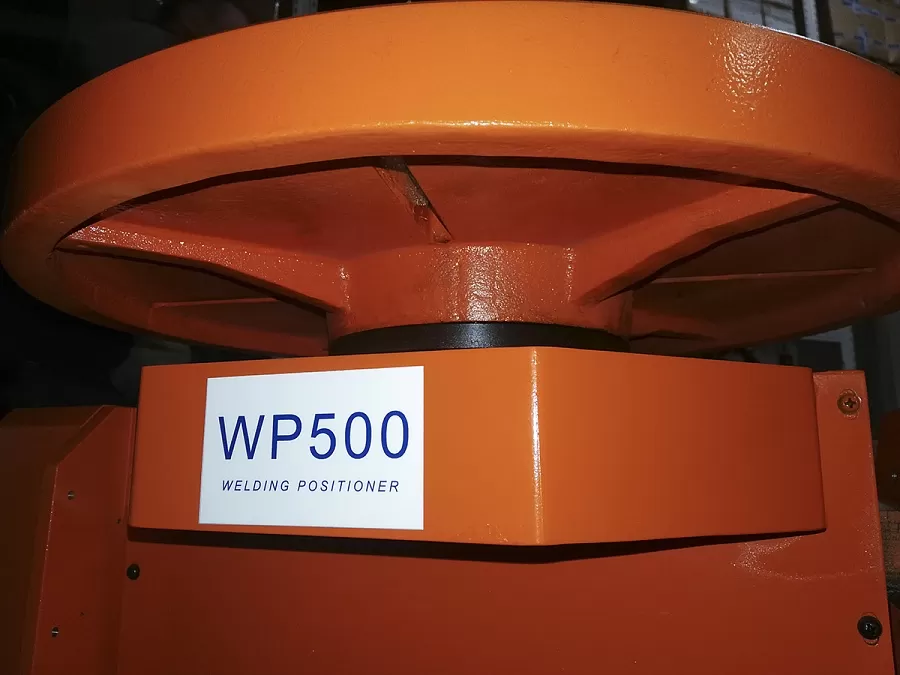

Сварочные позиционеры Stalex WP500
Описание

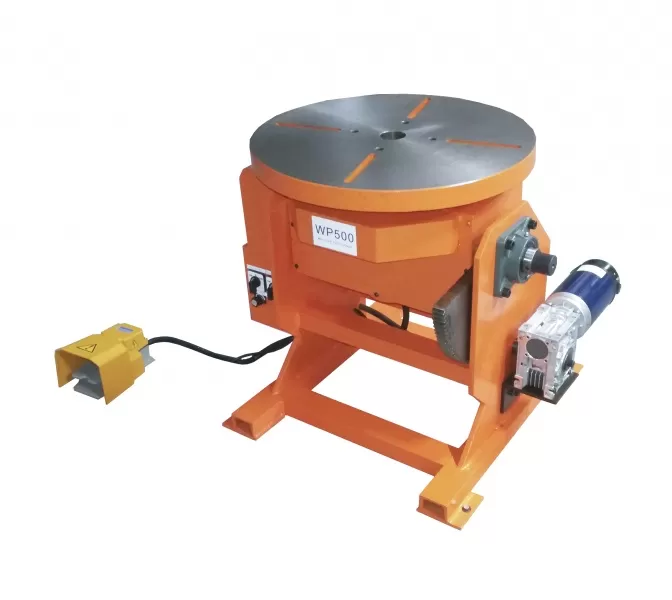

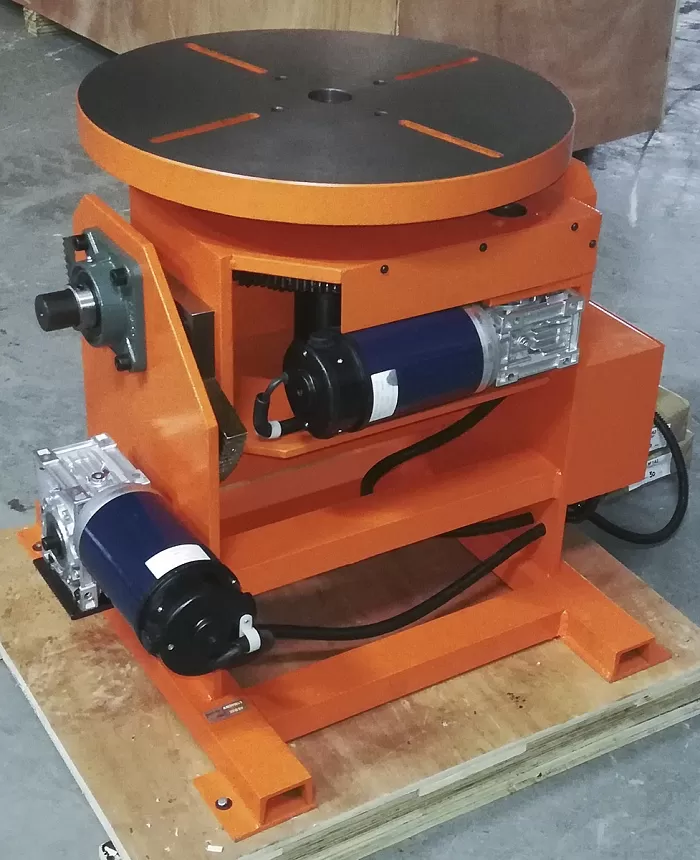

Сварочные позиционеры Stalex WP, предназначены для размещения на рабочем столе (планшайбе) тяжёлых заготовок для последующей сварки швов, имеют большой диапазон угла поворота, скорость вращения с изменяемой скоростью, моторизированный наклон рабочего стала (модель Stalex WP500).
Особенности:
-
Жёсткие сварочные позиционеры Stalex WP, с высокой грузоподъёмностью
-

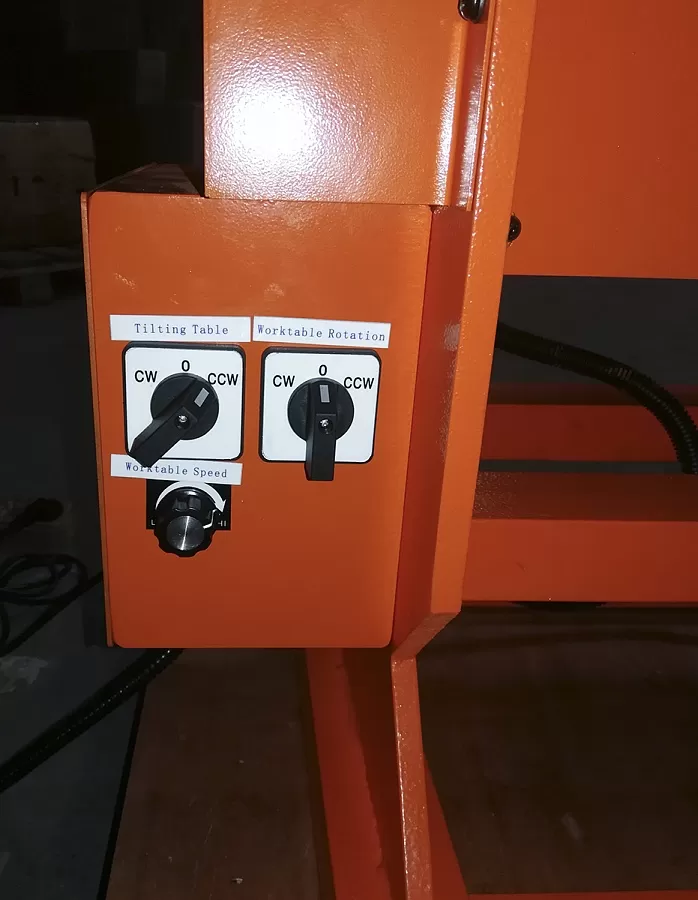

Автоматическое движение/вращения рабочего стола (планшайбы) с изменяемой скоростью вращения 0÷5 об/мин
-
Подходит для сварки и резки тяжёлых заготовок, а также сборки изделий.
-
Рабочий стол представляет собой вращающуюся планшайбу, с крепёжными отверстия для фиксации заготовок
-
Рабочий стол (планшайба) может поворачиваться на угол от 0° до 135°, для удобного доступа к заготовкам
-
-
Подробные характеристики
Наименование
Stalex WP 500
Артикул
378383
Горизонтальная грузоподъёмность
500 кг
Вертикальная грузоподъёмность
250 кг
Ø рабочего стола (планшайбы)
550 мм
Высота рабочего стола (планшайбы) от пола
660 мм
Скорость вращения
0÷5 об/мин
Угол наклона
0°-135°

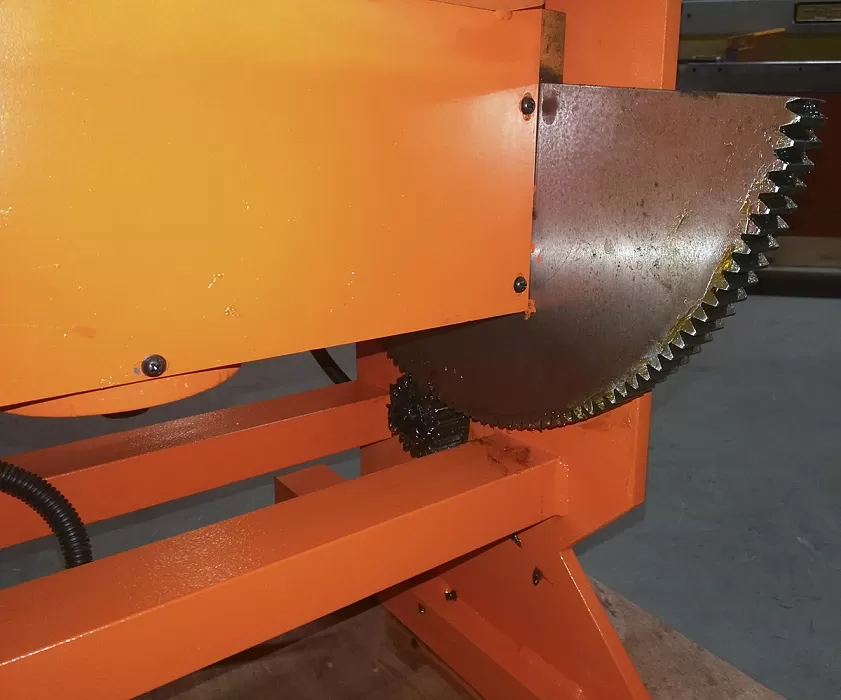

Наклон рабочего стола
моторизированное
Двигатель вращения
400 Вт
Размер упаковки
820х730х710 мм
Масса нетто/брутто
220/245 кг

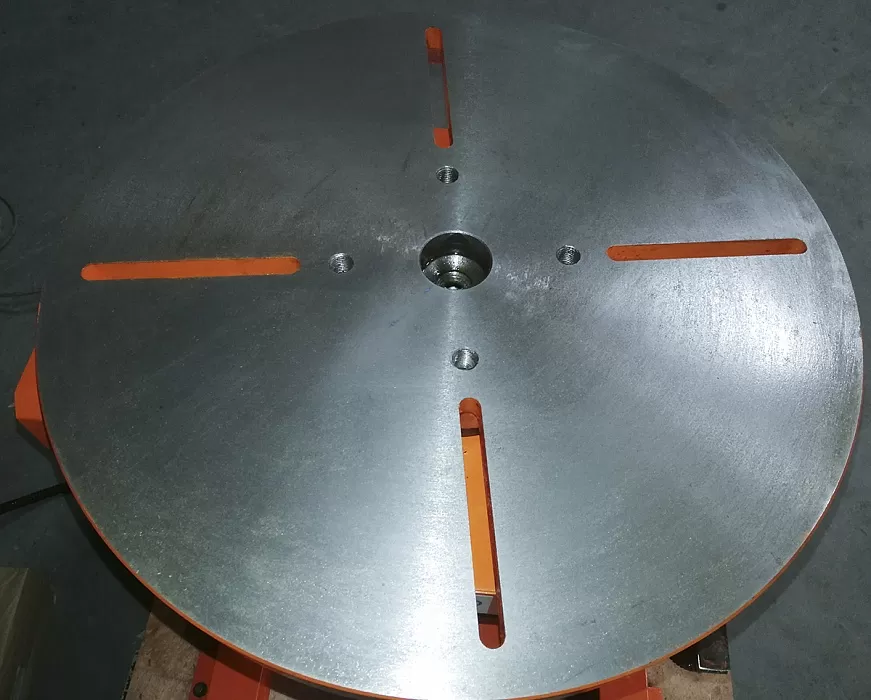

Внешний диаметр стола
Ø 550 мм
Центральное глухое отверстие
Ø 50 мм
4 отв. М14 на окружности R 80 мм от центра стола
4 лучеобразных пазов
Общая длина пазов (учитывая окружность сторон) – 143 мм
Длина пазов (не учитывая окружность сторон) – 130 мм
Расстояние от центра до паза (учитывая окружность сторон) – 105 мм
Расстояние от центра до паза (не учитывая окружность сторон) – 114 мм
Ширина паза – 14 мм
Толщина стола по краю
25 мм
Толщина середины стола
20 мм
Стол – литьевая заготовка (материал – серый чугун)
