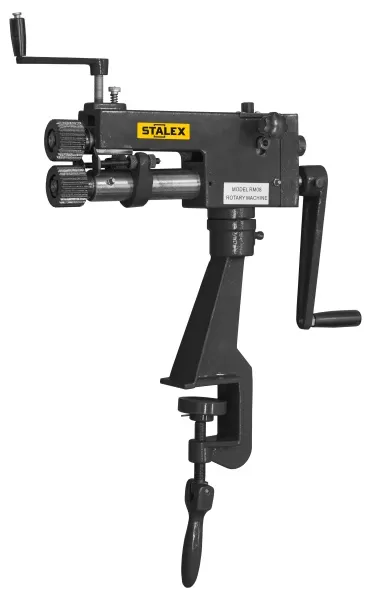

Станок зиговочный ручной STALEX RM-08
Описание
Зиговка RM-08 предназначена для работы с листовым металлом при изготовлении соединительных элементов водостоков, воздуховодов и других работ, связанных с соединением и отбортовкой металла. Модель RM08 комплектуется шестью наборами стандартных роликов для закатки кромок, отбортовки, изготовления S-образного профиля и отделки торцов.
Особенности:

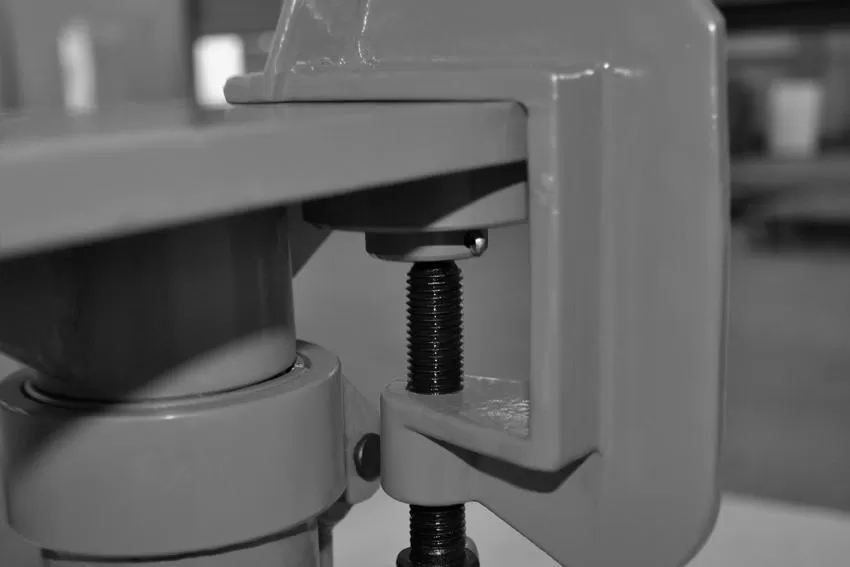

- Переносной зиговочный станок RM-08 имеет удобное крепление (струбцина), что позволяет быстро закрепить его на верстаке, швеллере и т.д.
- Подвижное соединение корпуса зиговочного станка с опорой крепления позволяет установить его в удобном рабочем положении.
- Легкая конструкция.
- Два компактных упора для заготовок расположены по сторонам станка.
- Практичная транспортабельная упаковка.

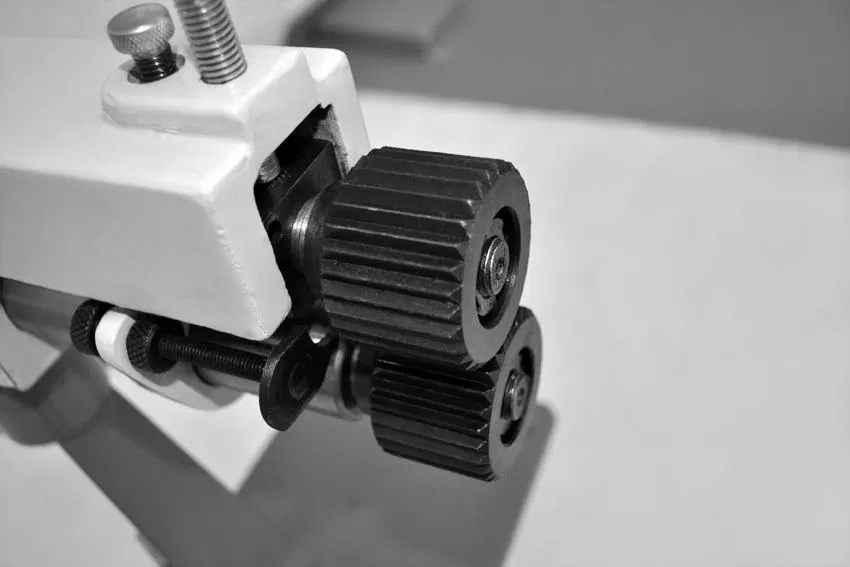

Ролики стандартные гофрирующие №51 для RM-08
арт. 373205-51
Комплект роликов для гофрирования листа. Формирует на краях труб (торцах) гофрирующий профиль. Особенность данного профиля - уменьшение диаметра или обхвата трубы для стыковки (фиксации труб друг с другом).
Ролики стандартные для двойного обратного зига №55 для RM-08
арт. 373205-55
Комплект роликов для двойного обратного зига. Предназначен для изготовления двойного обратного (упорного) зига. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 4.0мм.
Ролики стандартные стопорные R 3,25мм №54 для RM-08
арт. 373205-54
Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 3.25мм.
Ролики стандартные стопорные R 2,5мм №57 для RM-08
арт. 373205-57
Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 2.5мм.
Ролики стандартные для подгиба кромки №58 для RM-08
арт. 373205-58
Комплект роликов наклонных для подгиба кромки. Используется для догибки кромки.
Ролики стандартные для отбортовки листа №56 для RM-08
арт. 373205-56
Комплект роликов для отбортовки листа небольших размеров.
Глубина подачи (макс) или вылет роликов – 177 мм
Маслёнки для смазывания основных узлов станка

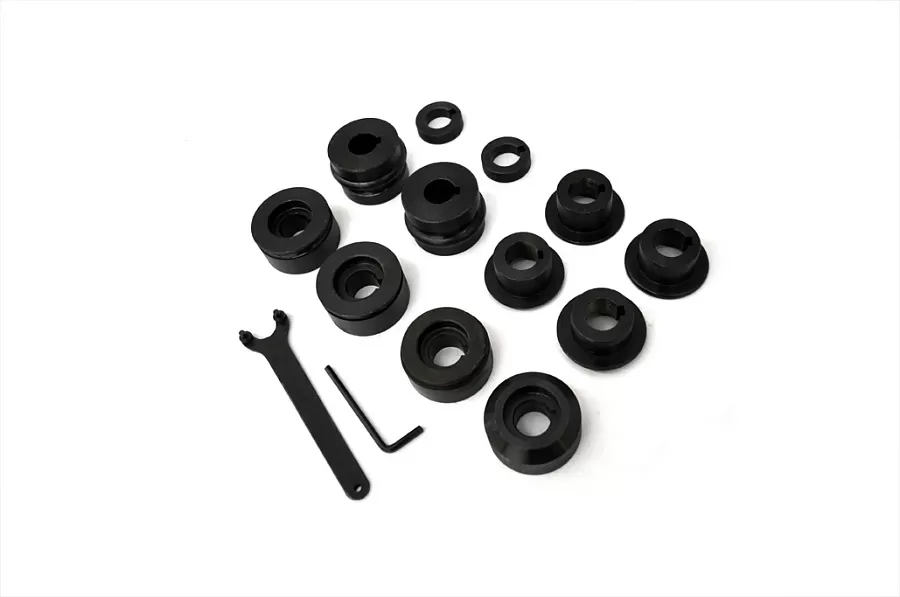

Комплектация:
6 комплектов роликов (один из комплектов на станке)
4 промежуточные шайбы (две из шайб на станке)
Шестигранник – 1 шт
Ключ – 1шт
-
Подробные характеристики
Модель
Stalex RM-08
Артикул
373205
6 наборов роликов в стандартной комплектации
Виды получаемых профилей
Макс. толщина стального листа (сталь σв ≤400МПа)
0,8 мм
Глубина подачи (макс) или вылет роликов
177 мм
Гарантия
1 год
Страна производитель
Китай
Габариты
500х450х160
Масса
22 кг
ТАБЛИЦА СООТВЕТСТВИЯ
(Максимально допустимые толщины)
Низкоуглеродистая сталь 0,76-0,8мм
Нержавеющая сталь 0,5мм
Холоднокатаная сталь 0,6мм
Алюминий 1,39мм
Мягкая латунь 1,16мм
Полутвердая латунь 0,76мм
Отожженная фосфористая бронза 0,86мм
Мягкая медь 1,16мм
Твердая медь 0,86мм
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью
