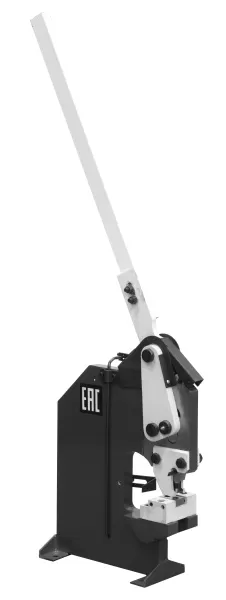

Станок вырубной ручной Stalex HP-20
Описание
Мощный, компактный станок для пробивки круглых отверстий в листовом металле до 5 мм с глубиной хода 160 мм. Станок оснащён упором фиксации подачи заготовки в зев станины. Двойная рукоять рычага в собранном состоянии имеет длину 1670 мм, с установкой одной части длина равна 850 мм. Конструкцией и оснасткой станок Stalex HP-20 аналогичен c узлом многофункциональных ножниц Stalex PBS-9.
В стандартной комплектации оснастка для пробивки отверстий - Ø 16 мм.-
Подробные характеристики
STALEX HP-20
Максимальная толщина металла (перфорирование) сталь σв ≤400МПа, мм 5
Диаметр перфорирования матрица/пуансон (в стандартной комплектации), мм Ø 16
Глубина захода, мм 160
Габариты станка/упаковки, мм 550х340х180 / 520х230х920
Масса нетто/брутто, кг 74/80
Максимально допустимые толщины
Толщина листа 0,5-1,5 мм
1,5-2,5 мм
2,5-3,5 мм
3,5-5,0 мм
Материал
Алюминий
Ø2,5-20
Ø3,0-20
Ø5,0-20
Ø8,0-20
Медь
Ø3,0-30
Ø5,0-20
Ø6,0-20
Ø8,0-20
Углеродистая сталь A3
Ø6,0-30
Ø8,0-18
Ø10-17
----
Марка: A3 (Страна: Китай) – аналоги:
16Д - сталь конструкционная для сварных конструкций 18кп - сталь конструкционная углеродистая качественная Ст3кп – сталь конструкционная углеродистая обыкновенного качества (сталь 3)
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с углеродистой и низкоуглеродистой сталью.
