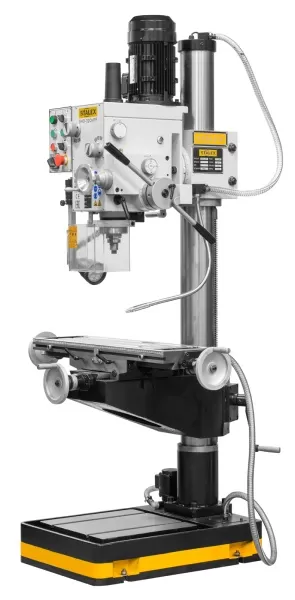

Станок сверлильный редукторный STALEX SHD-32CH PF
Описание
Станок предназначен для выполнения операций сверления, фрезерования, зенкования, а также нарезания внутренних резьб, и т.д. механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Станок оснащен крестовым столом и системой подачи СОЖ в зону резания.
- Массивная конструкция из серого чугуна исключает вибрацию
- Большая толстостенная вертикальная стойка
- Мощный 2-х скоростной двигатель, рассчитанный на продолжительную работу
- Автоматическая подача пиноли шпинделя

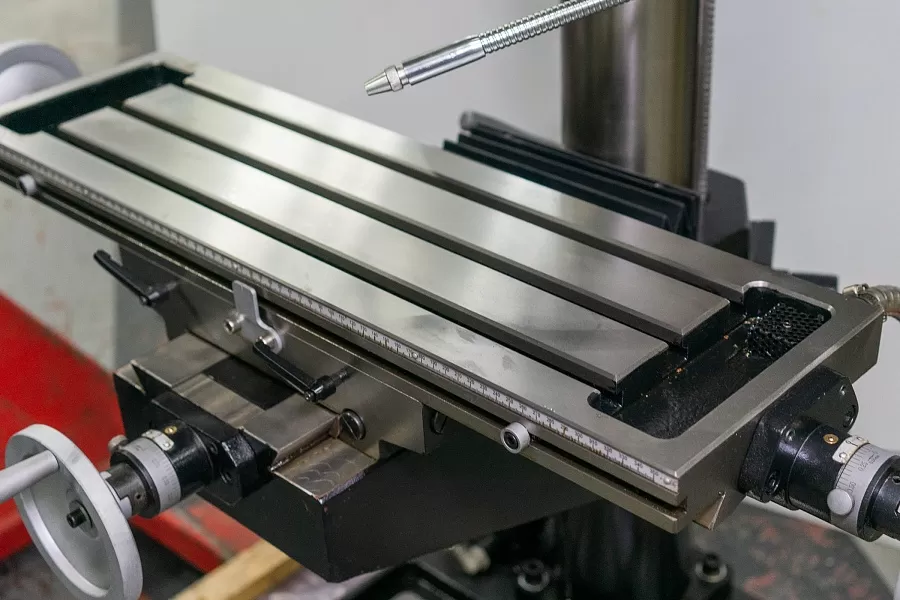

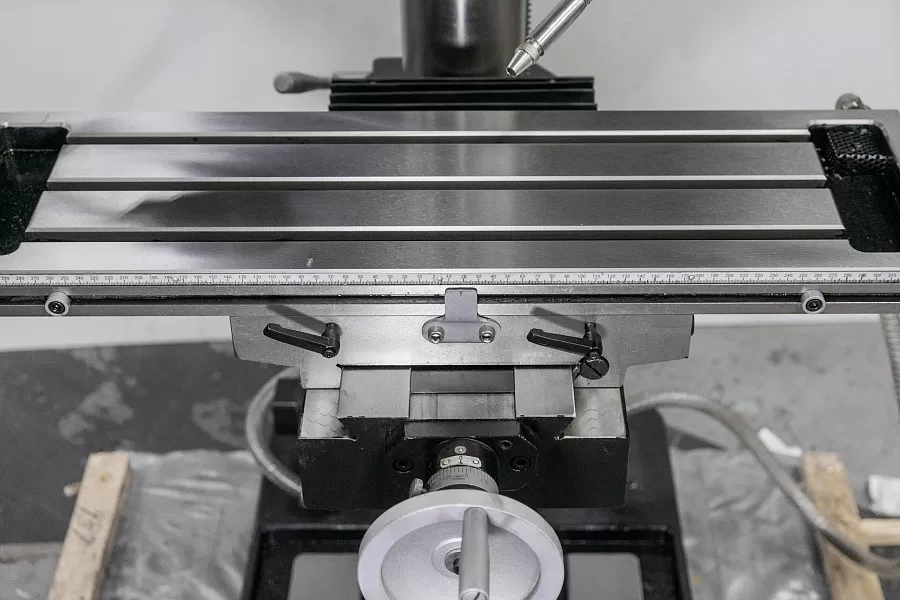

- Крестовый стол
- Правое и левое вращение шпинделя
- Функция резьбонарезания
- Электрокомпоненты Siemens
- Встроенная система подвода СОЖ
- Изготовлен по стандарту СЕ
Комплект поставки- Сверлильный патрон 3-13 мм/В16
- Дорн MТ-4/B16
- Оправка МТ-4/МТ-3
- LED лампа местного освещения
- Автоподача пиноли по оси Z
- Защита патрона
- Система СОЖ
- Функция резьбонарезания
- Инструкция по эксплуатации
-
Подробные характеристики
Модель
SHD-32CH PF
Макс. диаметр сверления, сталь
Ø 32 мм
Макс. диаметр сверления, чугун
Ø 40 мм
Макс. диаметр фрезерования
Ø 80 мм
Макс. диаметр концевой фрезы
Ø32 мм
Диаметр резьбонарезания, (min/max)
М3-М12(сталь)/М3-М16(чугун)
Частота вращения шпинделя, (12 диапазонов)
75-3200 об/мин
Конус шпинделя
МТ-4
Ход пиноли шпинделя
120 мм
Автоматическая подача пиноли(3)
0,10/0,18/0,26 мм/об
Ход стола по осям X/Y
495/200 мм
Наклон фрезерной головы
±90°
Диапазон поворота фрезерной головки
360°
Регулировка высоты фрезерной головки
260 мм
Тип включения автоподачи
механический
Расстояние шпиндель-колонна
280 мм
Расстояние шпиндель-стол
640 мм
Расстояние шпиндель-основание
1190 мм
Диаметр колонны
Ø115 мм
Перемещение стола
720 мм
Размер стола
720х210 мм
Размер основания
365х375 мм
Т-образный паз
14 мм
Насос подвода СОЖ
0,4 кВт
Входная мощность
1,1/1,5 кВт
Напряжение
380 В
Габаритные размеры упаковки
950x760x1885 мм
Тип транспортировки
Вертикальная
Масса нетто/брутто
360/395кг
