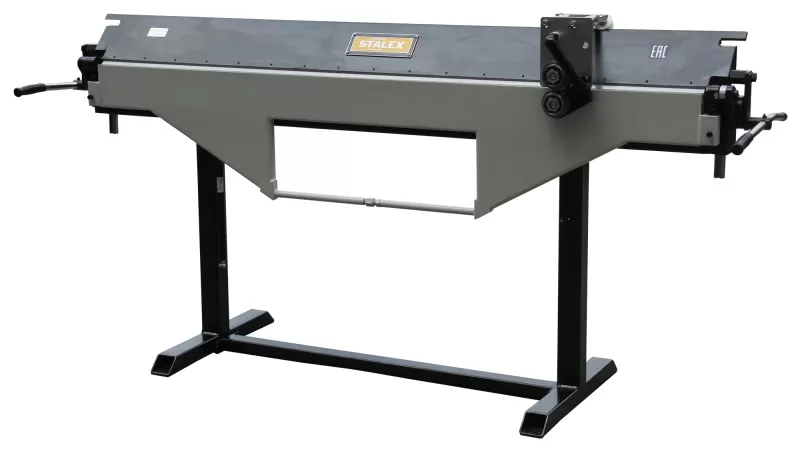

Станок листогибочный ручной STALEX BSM 3000/0.5
Описание
Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,5 мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7 мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности:
- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
- Удобное место для размещения роликового ножа, вовремя гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости
- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу
Вертикальный подъём прижимной балки – 55 мм
Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
Удобное место для размещения роликового ножа, во время гибки листа
Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
Газовый амортизатор на гибочную балку - для эффективной работы с листом
Газовый амортизатор на прижимную балку (2шт) – для быстрой и лёгкой фиксации листа
Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка.
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
Регулировка прижимной балки в вертикальной плоскости
Регулировка гибочной балки, через узел настройки прямолинейности
Регулировка гибочной балки в вертикальной плоскости
-
Подробные характеристики
Модель
Stalex BSM 3000/0.5
Артикул
373175
Макс. толщина материала, сталь σв ≤400МПа
0,5 мм
Макс. толщина материала, сталь σв ≤320МПа
0,7 мм
Рабочая длина (гибка и резка)
3000 мм
Макс. угол гибки
135° за один гиб
Ширина (толщина) гибочной балки
15 мм
Газовый амортизатор на гибочную балку
+
Газовый амортизатор на прижимную балку (2шт)
+
Вертикальный подъём прижимной балки
55 мм
Расстояние листа после резки до прижимной балки
45 мм
Рабочая высота
760 мм
Габариты в собранном виде
3325х650х1000 мм
Габариты в упаковке
3460х770х520 мм
Масса нетто/ брутто
280/360 кг
Производство
Китай
Гарантия
1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,5мм. И не должен превышать параметр σв ≤320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,7мм.
