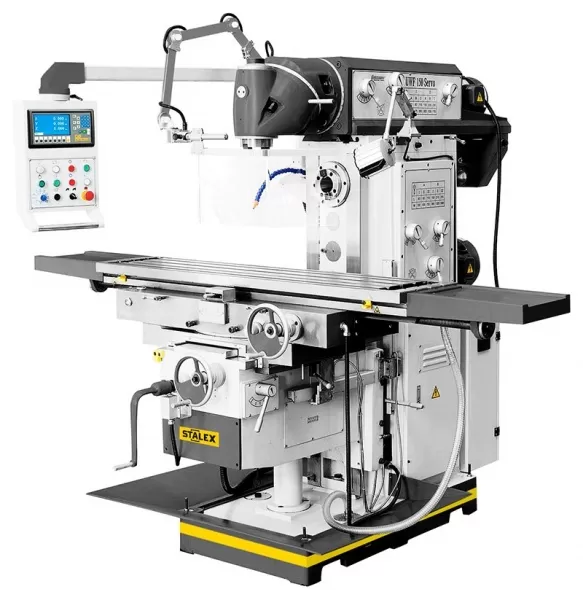

Широкоуниверсальный фрезерный станок STALEX MUF200 Servo
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider electric
Комплект поставки
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации-
Подробные характеристики
Модель
MUF200 Servo
Артикул 380 В
Макс. диаметр торцевой фрезы
125 мм
Макс. диаметр концевой фрезы
35 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,12
60-1750 об/мин
Конус шпинделя
ISO50
Перемещение консоли
550 мм
Диапазон наклона головки
±360⁰
Расстояние шпиндель-стол
145-545 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,12
60-1800 об/мин
Конус шпинделя
ISO50
Расстояние ось шпинделя-колонна
250-950 мм
Расстояние ось шпинделя-стол
20-400 мм
ФРЕЗЕРНЫЙ СТОЛ
Размеры стола
1600х360 мм
Поворот стола
±45˚
Перемещение стола по оси XхYхZ
1300x300x400 мм
Автоматическое перемещение по осям X/Y, (8)
30-750/20-500 мм/мин
Автоматическое перемещение по оси Z, (8)
15-375 мм/мин
Ускоренное перемещение по осям X/Y/Z, (8)
1200/800/600 мм/мин
Макс. крутящий момент серводвигателя
10Nm
Мощность серводвигателя по осям X/Y
1,5 кВт
Мощность насоса СОЖ
0,9 кВт
Объем потока СОЖ
25 л/мин
Макс. нагрузка на стол
400 кг
Т-образный паз/расстояние, 3
18 мм / 80 мм
Мощность двигателя(горизонт/верт)
5,5/4,0 кВт
Габаритные размеры(ДхШхВ)
2550х2150х2150 мм
Масса нетто/брутто
2800 кг
