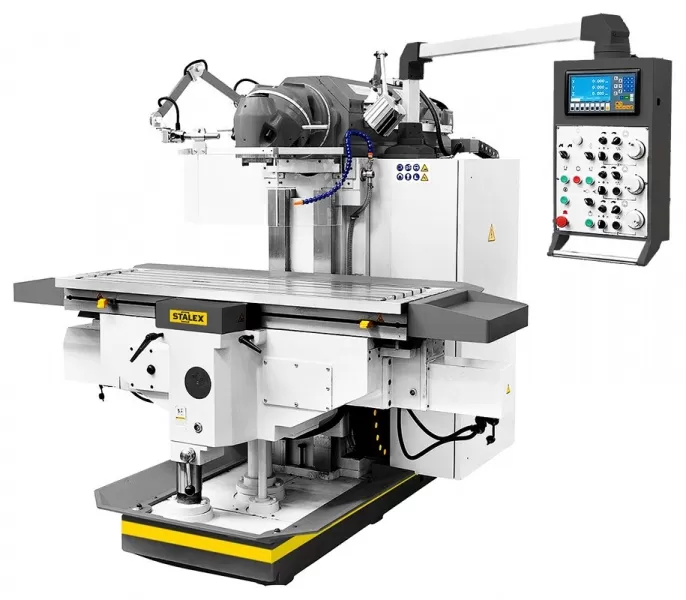

Широкоуниверсальный фрезерный станок STALEX MUF1600 Vario
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Привод ШВП по осям X/Y/Z
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Бесступенчато регулируемая автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Высокая скорость ускоренных перемещений
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y/Z
- Все направляющие закалены и отшлифованы
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Sсhneider electric
Комплект поставки
- УЦИ по трем осям(SINO)
- Выносной пульт управления
- ШВП по осям X/Y
- Автоподача стола по осям X/Y
- LED рабочая лампа
- Электромотор подъема стола по оси Z
- Зажимная тяга.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Электрокомпоненты Schneider electric
-
Подробные характеристики
Модель
MUF1600 Vario
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,2
30-390/390-2050 об/мин
Конус шпинделя
ISO50; 7:24
Перемещение консоли
500 мм
Диапазон наклона головки
±360⁰
Расстояние шпиндель-стол
50-550 мм
Расстояние ось шпинделя-консоль
45-745 мм
ФРЕЗЕРНЫЙ СТОЛ
Размеры стола
1600х500 мм
Перемещение стола по оси XхYхZ
1200x700x500 мм
Автоматическое перемещение по осям X/Y, (плавно)
10-1000 мм/мин
Автоматическое перемещение по оси Z, (плавно)
5-500 мм/мин
Ускоренное перемещение по осям X/Y/Z, (плавно)
2200/2200/1100 мм/мин
Макс. крутящий момент сервомоторов X/Y
18Nm
Макс. крутящий момент сервомотора по оси Z
27Nm с тормозом
Мощность сервомоторов по осям X/Y
1,5 кВт
Мощность насоса СОЖ
0,9 кВт
Объем потока СОЖ
25 л/мин
Макс. нагрузка на стол
1000 кг
Т-образный паз/расстояние, 5
18 мм / 80 мм
Мощность двигателя(горизонт/верт)
11 кВт
Габаритные размеры(ДхШхВ)
2625х2460х2100 мм
Масса нетто
4500 кг
