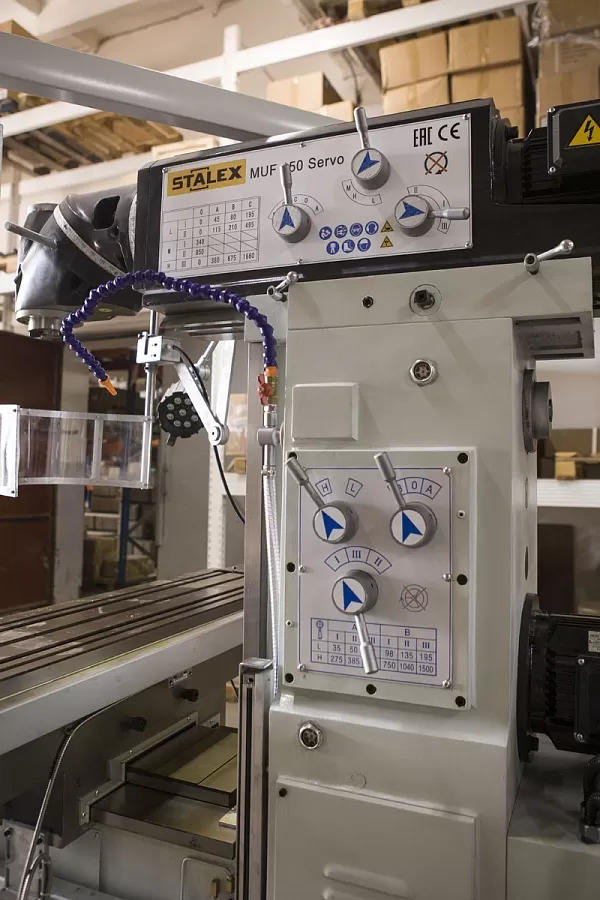

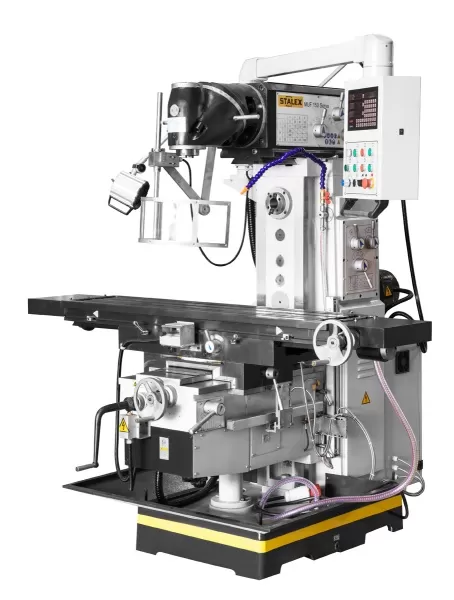

Широкоуниверсальный фрезерный станок STALEX MUF150 Servo
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли

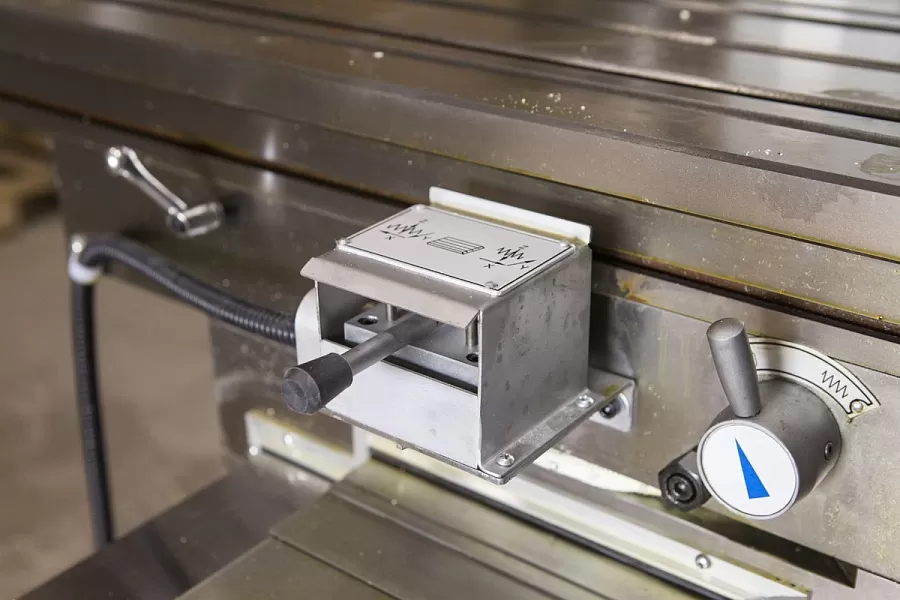

- Автоматическая подача и ускоренное перемещение стола по 3м координатам

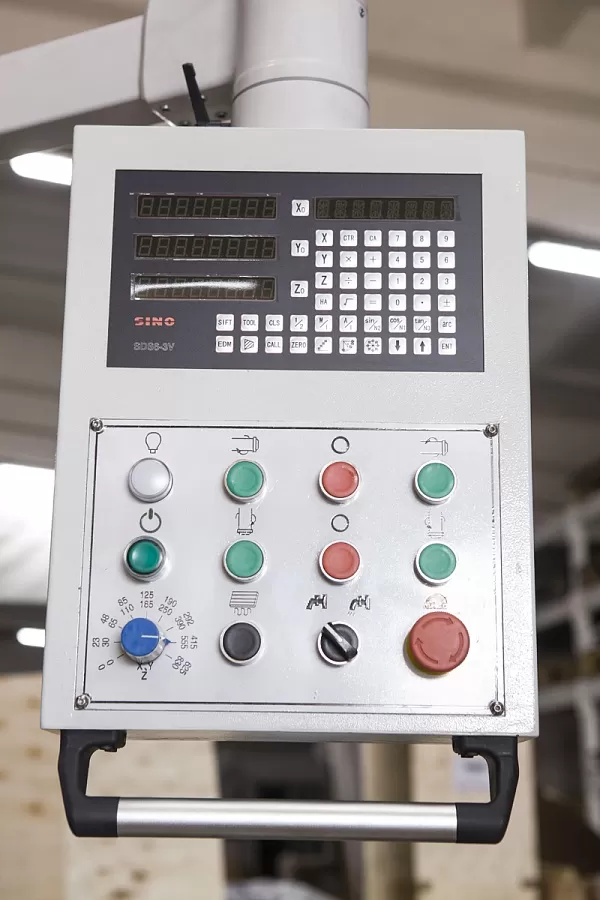

- Цифровая индикация по осям X/Y/Z

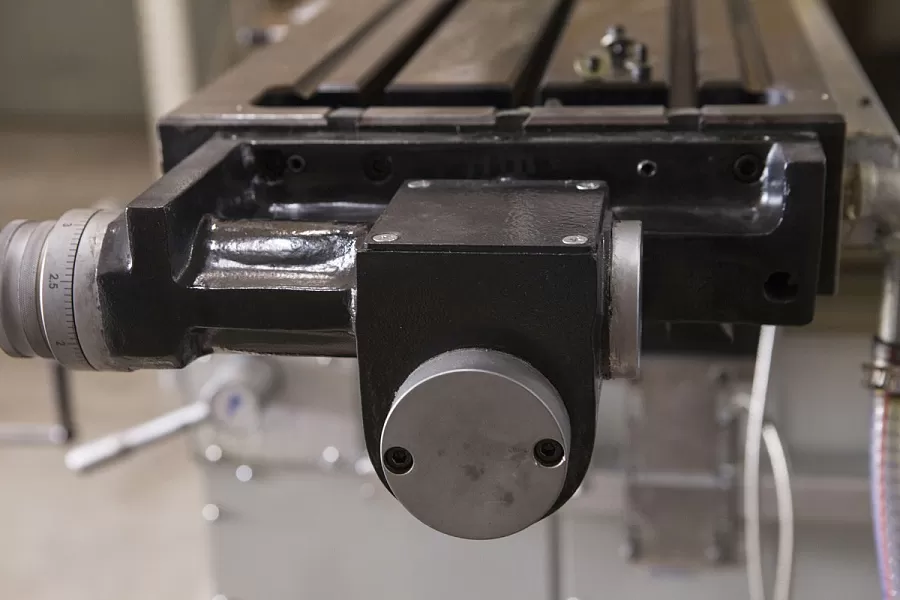

- Серводвигатель перемещения по осям X/Y
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Комплект поставки:
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации-
Подробные характеристики
Модель
MUF150 Servo
Артикул 380 В
Макс. диаметр торцевой фрезы
125 мм
Макс. диаметр концевой фрезы
35 мм

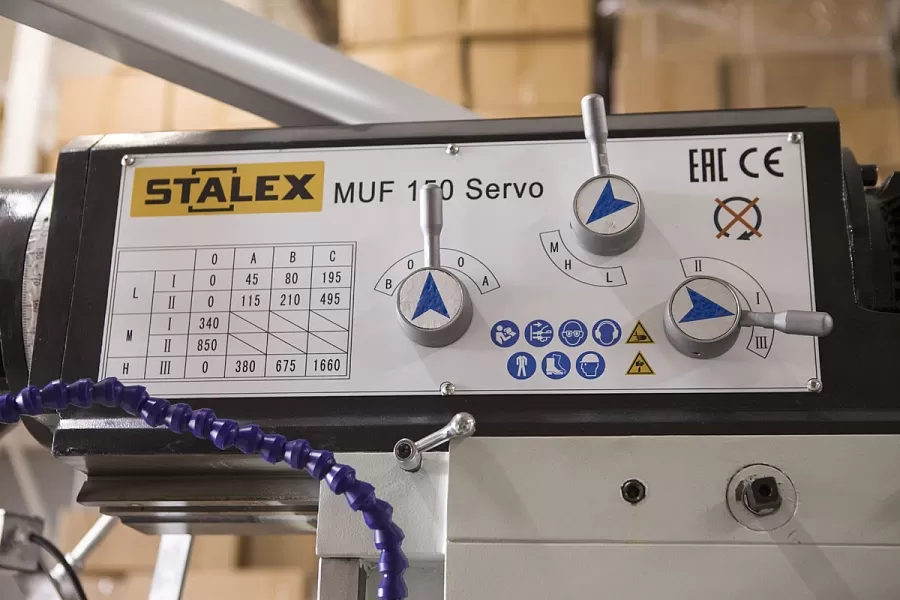

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,11
45-1660 об/мин
Конус шпинделя
ISO40
Перемещение консоли
460 мм
Диапазон наклона головки
±360⁰
Расстояние шпиндель-стол
200-600 мм

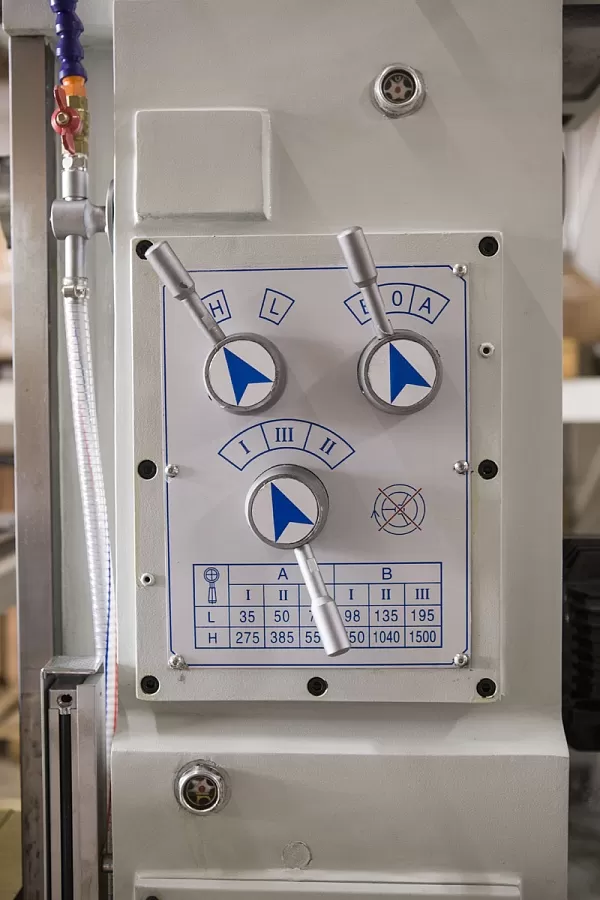

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,12
35-1500 об/мин
Конус шпинделя
ISO40
Расстояние ось шпинделя-колонна
300-760 мм
Расстояние ось шпинделя-стол
30-430 мм
ФРЕЗЕРНЫЙ СТОЛ
Размеры стола
1370х320 мм
Поворот стола
±45˚
Перемещение стола по оси XхYхZ
1000x360x400 мм
Автоматическое перемещение по осям X/Y
30-830 мм/мин
Автоматическое перемещение по оси Z
23-625 мм/мин
Ускоренное перемещение по осям X/Y/Z
1000/1000/750 мм/мин
Макс. крутящий момент серводвигателя
10Nm
Макс. усилие резания 9800 kN
Потребляемая мощность 10кВт
Мощность серводвигателя по осям X/Y
1,5 кВт
Мощность насоса СОЖ
0,9 кВт
Объем потока СОЖ
25 л/мин
Макс. нагрузка на стол
300 кг
Т-образный паз/расстояние, 3
14 мм / 80 мм
Мощность двигателя(горизонт/верт)
3,0/3,0 кВт
Габаритные размеры(ДхШхВ)
1900х1950х1900 мм
Масса нетто/брутто
1950 кг
