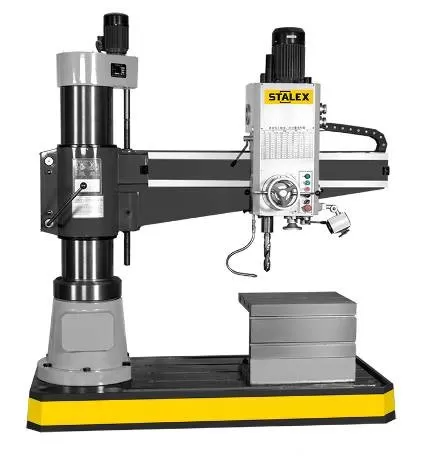

Радиально-сверлильный станок Stalex RD2000x63
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
-
Подробные характеристики
Модель:
RD2000x63
Макс. Ø сверло, сталь:
63 мм
Макс. Ø сверло, чугун:
85 мм
Макс. Ø растачивания, сталь / чугун:
140 / 170 мм
Макс. Ø резьбонарезания, сталь/чугун
М50/М56
Диаметр колонны:
450 мм
Расстояние между шпинделем и колонной (мин/макс):
450 / 2050 мм
Горизонтальное перемещение головки по консоли:
1600 мм
Расстояние между шпинделем и основанием (мин/макс):
400 / 1600 мм
Вертикальное перемещение консоли:
800 мм
Поворот консоли вокруг стойки, мм
360°
Рабочая зона стола (ДхШхВ): мм
950х630х500
Конус шпинделя:
MТ-5
Ход пиноли шпинделя:
400 мм
Диапазон вращения шпинделя,16
20-1600 об/мин
Автоподача пиноли шпинделя,16
0,04-3,2 мм/об
Макс. допустимый крутящий момент на шпинделе
100 кг/м
Макс. допустимое давление подачи шпинделя
2 500 кг
Тип зажима: шпиндельной головки/колонны
гидравлика
Мощность двигателя:
5,5 кВт,
Скорость подъема консоли:
1,0 м/мин
Мощность насоса СОЖ:
0,125 кВт
Мощность двигателя подъема
1,5 кВт
Мощность мотора гидравлики
0,75 кВт
Размер основания, мм
2900х1250х250 мм
Габаритные размеры (ДхШхВ):
3110х1250х3150 мм
Габаритные размеры упаковки(ДхШхВ):
3470х1460х2160 мм
Масса нетто/брутто:
6 800/7 200 кг
