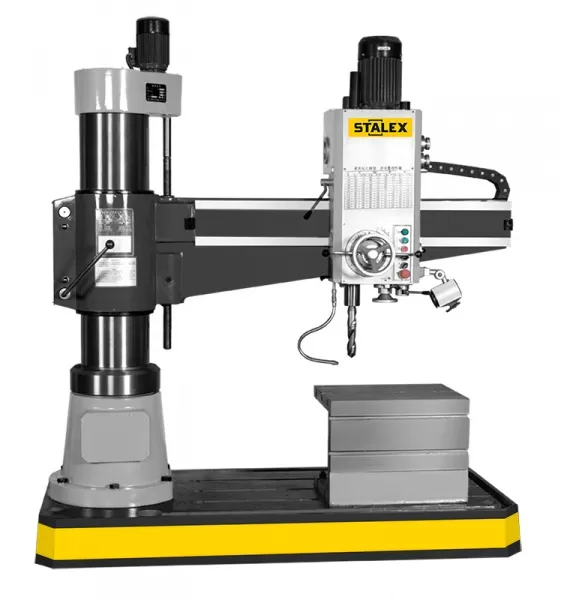

Радиально-сверлильный станок Stalex RD1250x50
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
• Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
• Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
• Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
• Бак СОЖ отлит в основании
• Двигатель имеет независимую систему защиты перегрузки;
• Удобно расположенный переключатель реверса шпинделя;
• Концевые выключатели расположены в крайних точках перемещения консоли;
• Электрокомпоненты Siemens
• Изготовлен по стандарту CE
Комплект поставки:
• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
-
Подробные характеристики
STALEX RD-1250х50 Макс. Ø сверло, сталь:
50 мм
Макс. Ø сверло, чугун:
50 мм
Макс. Ø растачивания, сталь / чугун:
86 / 120 мм
Макс. Ø резьбонарезания, сталь/чугун
М36/М42
Диаметр стойки:
350 мм
Расстояние между шпинделем и стойкой (мин/макс):
350 / 1250 мм
Горизонтальное перемещение головки по консоли:
1000 мм
Расстояние между шпинделем и основанием (мин/макс):
320 / 1220 мм
Вертикальное перемещение консоли:
580 мм
Рабочая зона стола (ДхШхВ):
630х500х500 мм
Конус шпинделя:
MТ-5
Ход пиноли шпинделя:
315 мм
Диапазон вращения шпинделя,16
25-2000 об/мин
Автоподача пиноли шпинделя,16
0,04-3,2 мм/об
Мощность двигателя:
4,0 кВт
Скорость подъема консоли:
1,2 м/мин
Мощность насоса СОЖ:
0,37 кВт
Размер основания:
2050х1000х200 мм
Габаритные размеры (ДхШхВ):
2150х1060х2650 мм
Габариты упаковки
2400х1120х2550 мм
Масса:
3310/3560 кг
