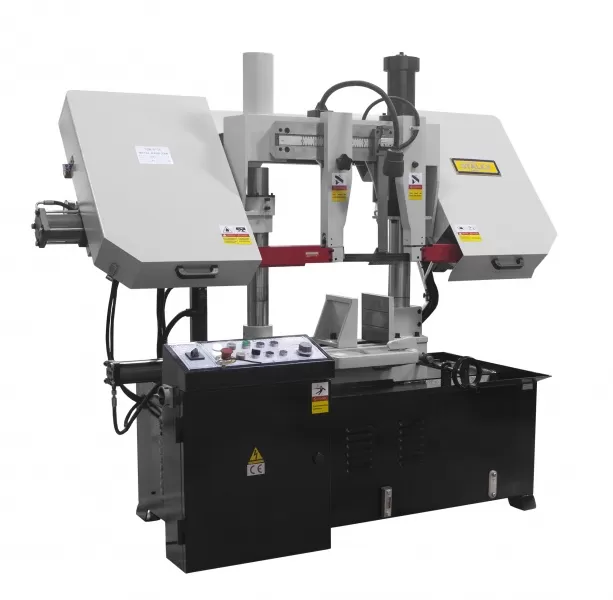

Полуавтоматический ленточнопильный станок Stalex TGK-4235

Описание

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- регулируемый упор - 250 мм

- вспомогательный стол с роликом подачи, перед тисками

Основные элементы

- Угол пиления заготовок 90°

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двигателем

- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

- Концевики на подъём/опускание рамы и на обрыв полотна

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок + манометр

- Увеличенная скорость подачи до касания материала

- 2 скорости вращения полотна

- Подсветка зоны резания

- Зубчатый привод

- Гидравлическое натяжение полотна

- Автоматическое отключение при завершении резки

- Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

						Вспомогательный стол с роликом подачи

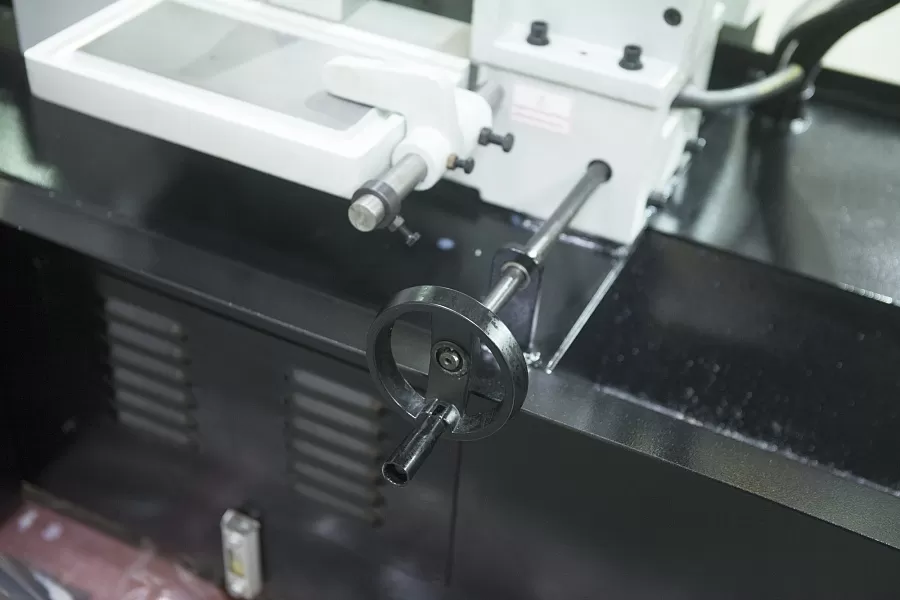

						Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.
						В тумбе станка размещён бак для стружки и слива СОЖ
						Гидравлическое натяжение полотна и концевик на обрыв полотна
						Рычаг регулировки натяжения полотна
						Гидравлические тиски

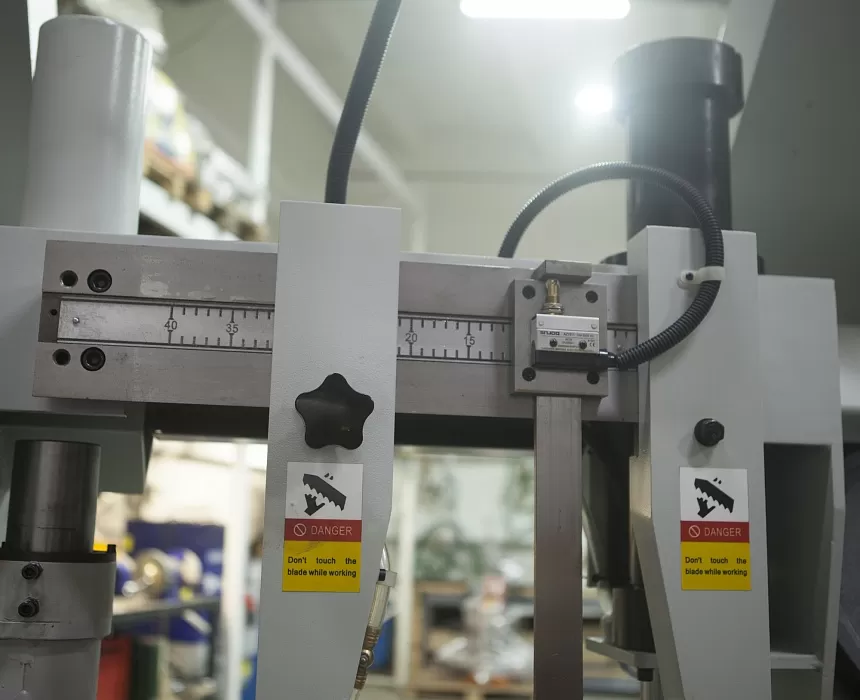

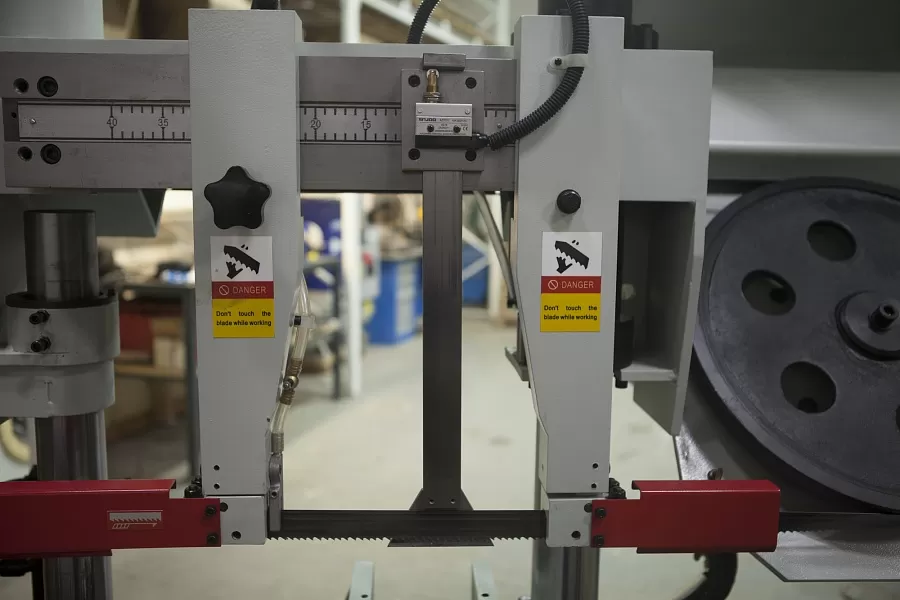

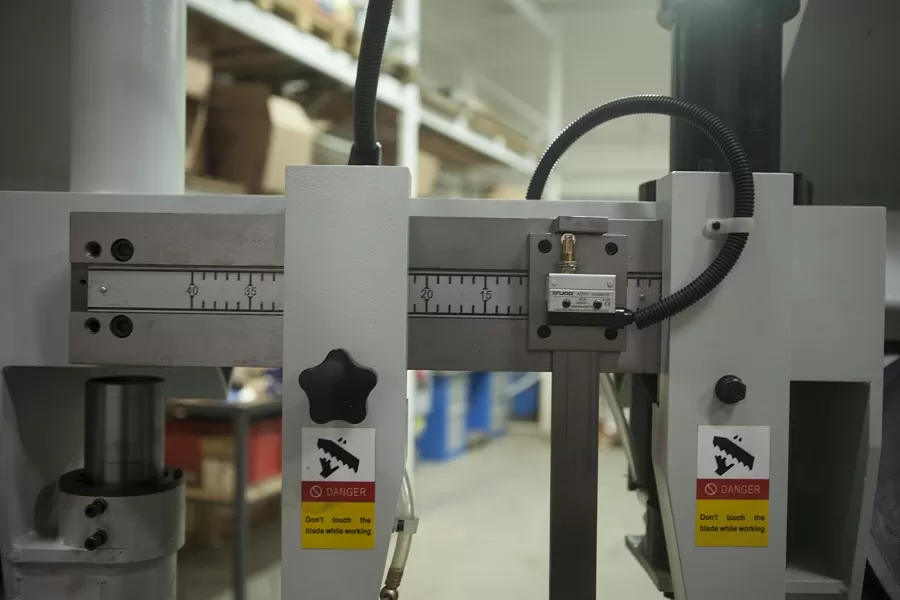

						Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения Концевик на отключение быстрой подачи.
						Концевик на подъём

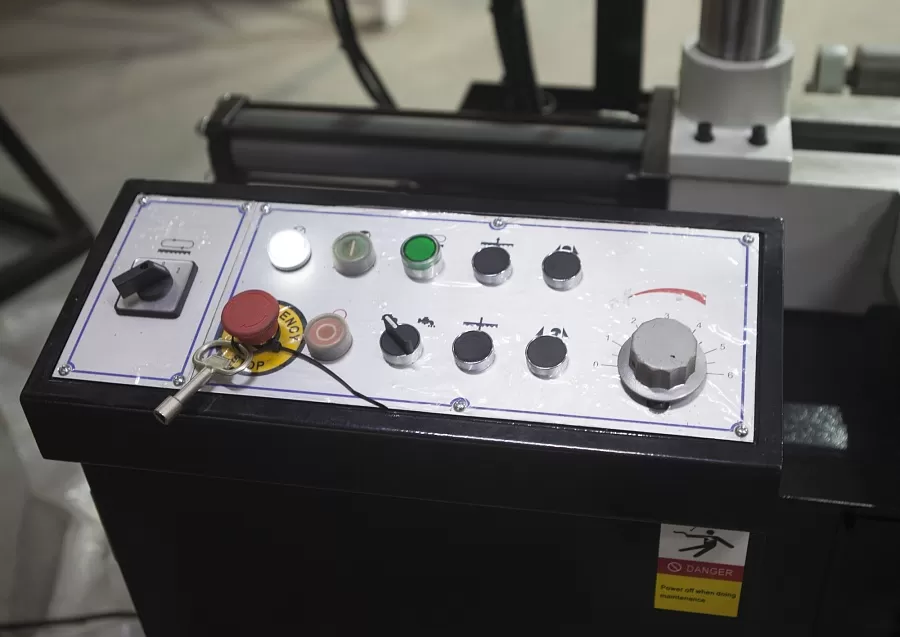

						Пульт станка
						Зубчатый редуктор

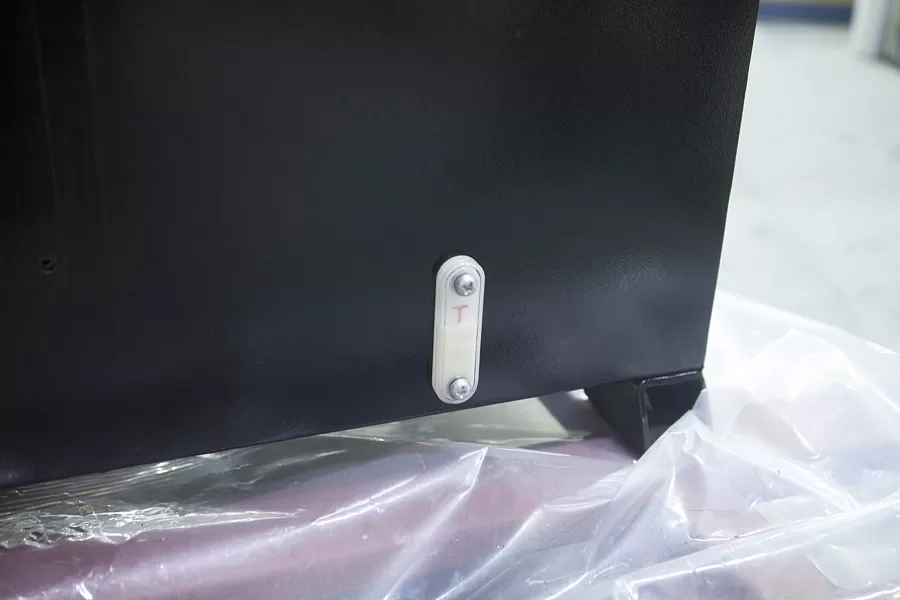

						Уровень и температура масла Уровень СОЖ
						Дополнительная стойка для длинных заготовок
						Комплект колёс для дополнительной стойки + ключи к электоршкафу
