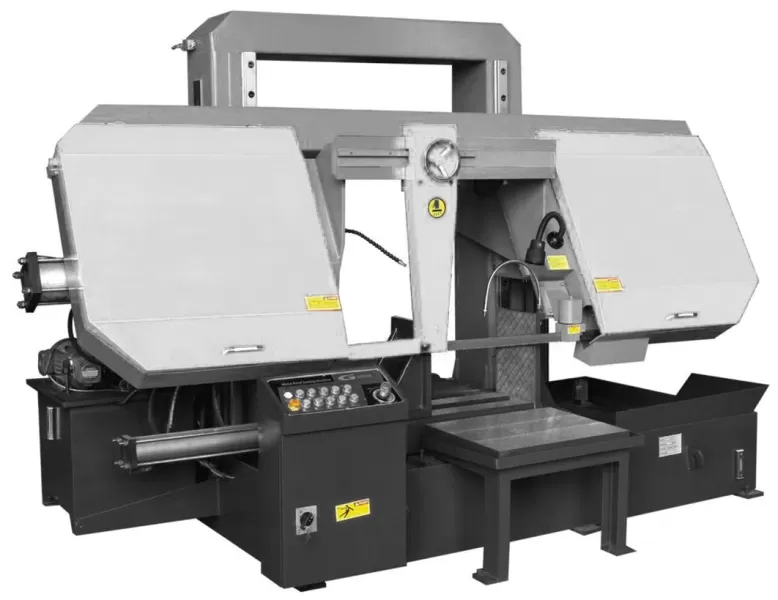

Полуавтоматический ленточнопильный станок Stalex SBS-650
Описание
Модель Stalex SBS-650 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 650 мм и квадратной заготовки 650x650 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы- Угол пиления заготовок 90°.
- Движение рамы – автоматическое

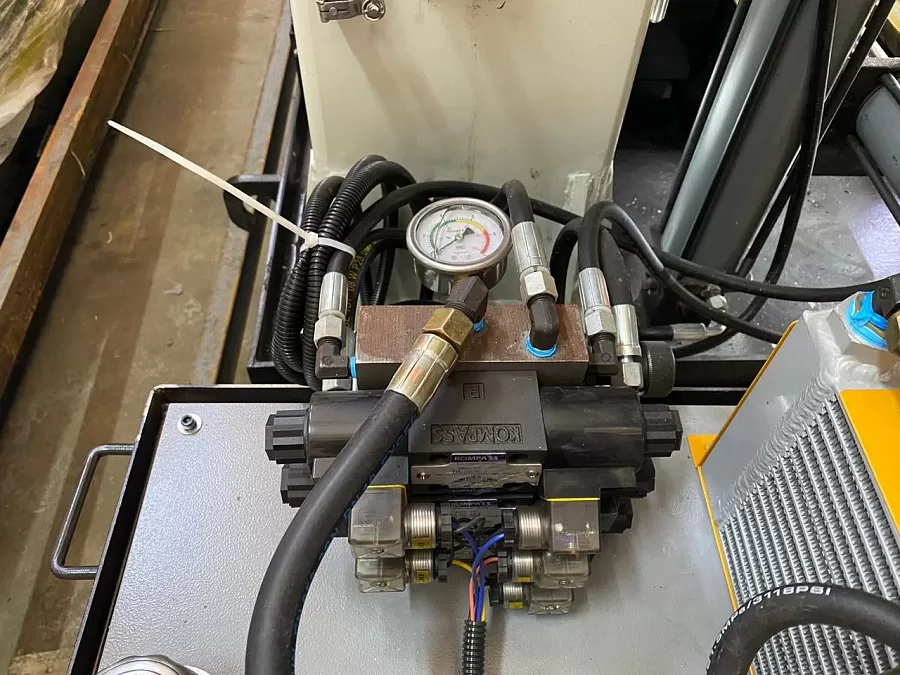

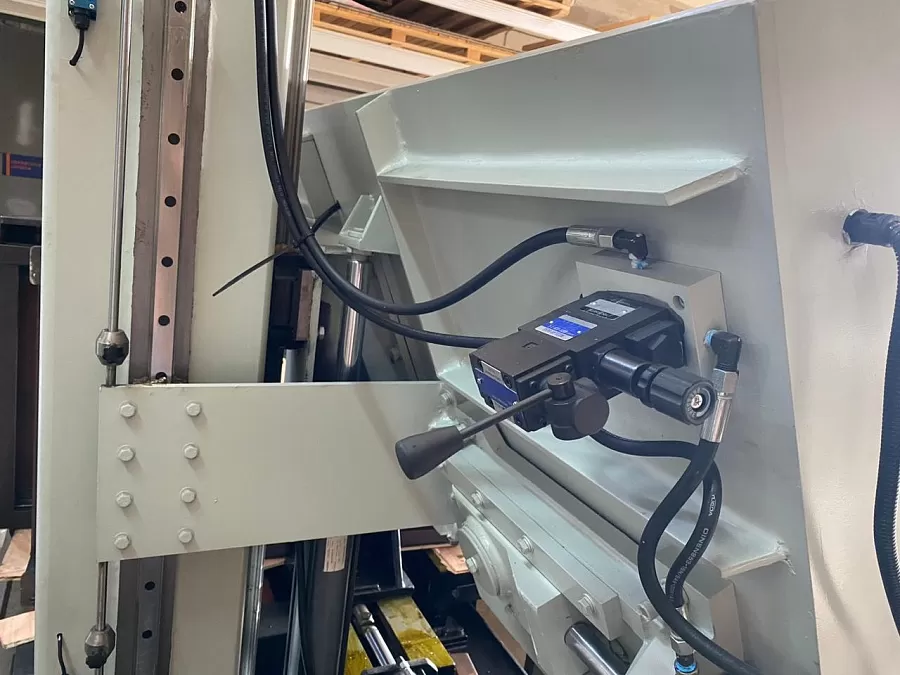

- Регулировка движения рамы – гидравлическое бесступенчатое
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

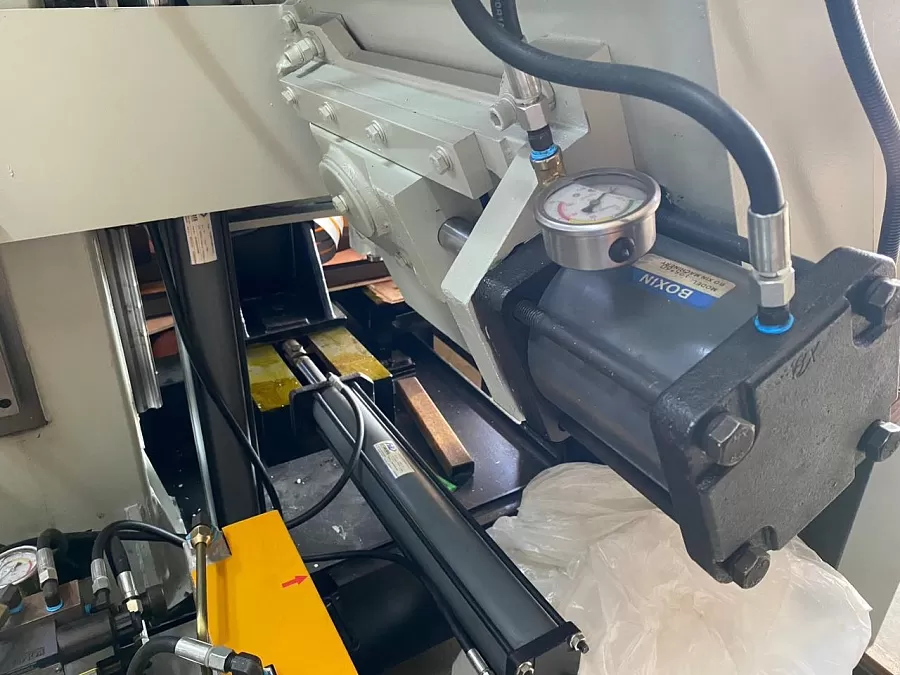

- Тиски гидравлические
- Скорость вращения полотна – 10-65 м/мин (инвентор)

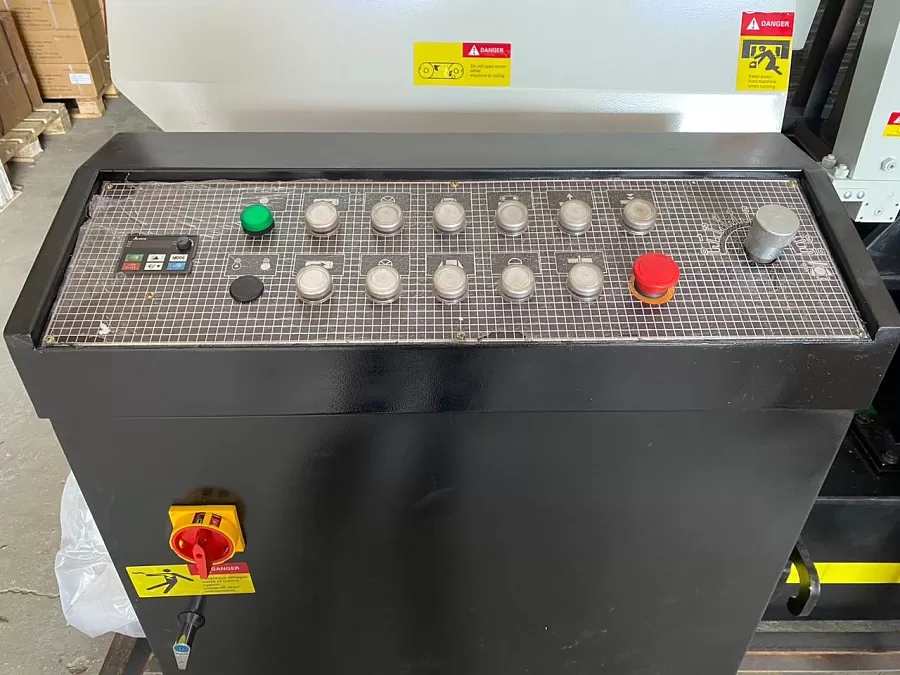

- Пульт станка
В стандартную комплектацию входит:- Ленточное полотно 41х1,3х6860 мм установленное на станке
- Руководство
- Механическая дисковая щётка
- Лампа для освещения зоны резки
- Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
- Вспомогательный пластинчатый стол для выгрузки заготовок
- Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)
- Набор инструментов (набор инструмента может быть изменён в зависимости от поставки)
Дисковая щётка (работает от движения режущего полотна)
Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
Вспомогательный пластинчатый стол для выгрузки заготовок (в стандартной комплектации)
Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)
Набор инструментов:
· крестовая отвертка (75 x 5)
· шлицевая отвертка (75 x 5)
· шестигранный торцевой ключ
· ключ открытый (12-14, 22-24)
· разводной ключ
(* набор инструмента может быть изменён в зависимости от поставки)
-
Подробные характеристики
Stalex SBS-650

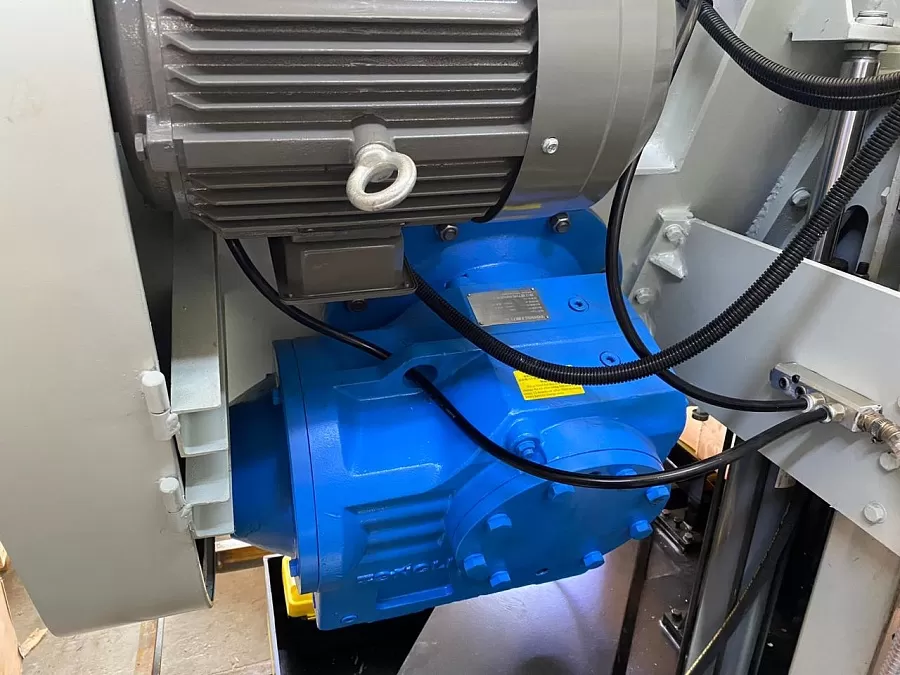

Мощность главного двигателя
5,5 кВт (380В, 50 Гц, 3-х фазный)

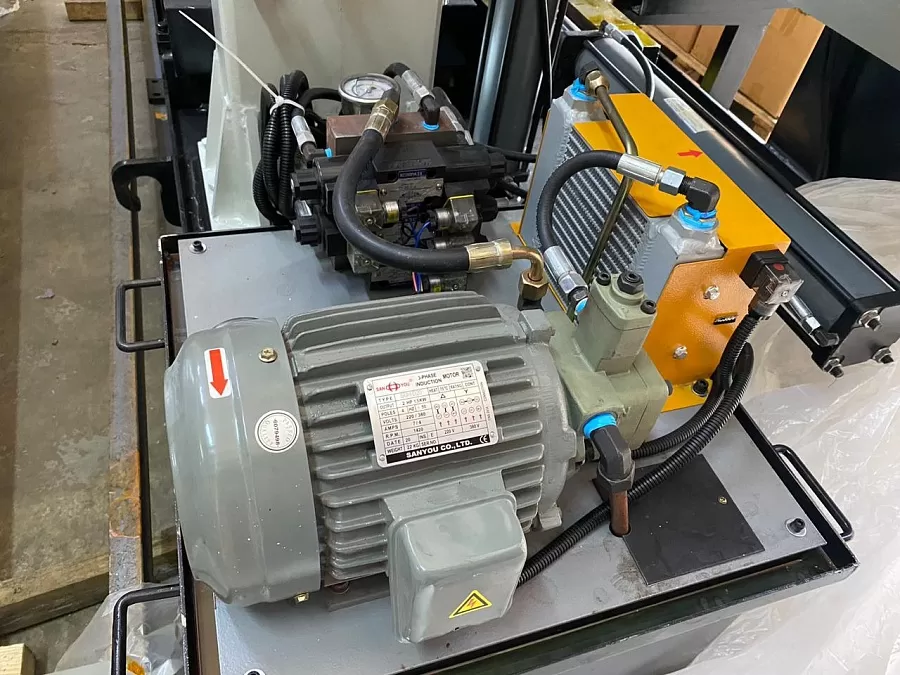

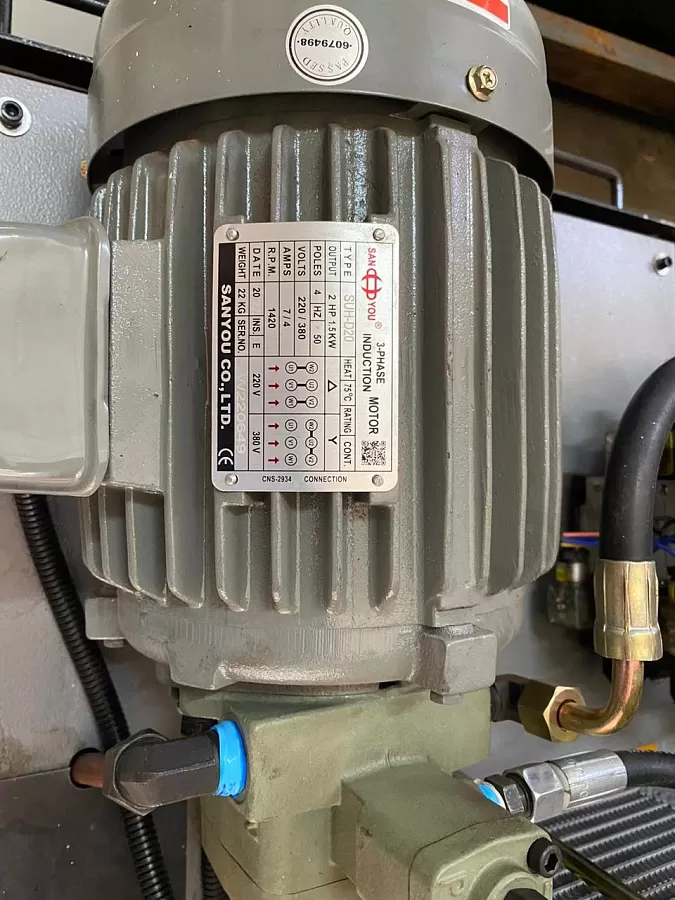

Мощность гидравлической станции
1,5 кВт
Мощность системы СОЖ
0,09 кВт
Вращение пилы
90 градусов

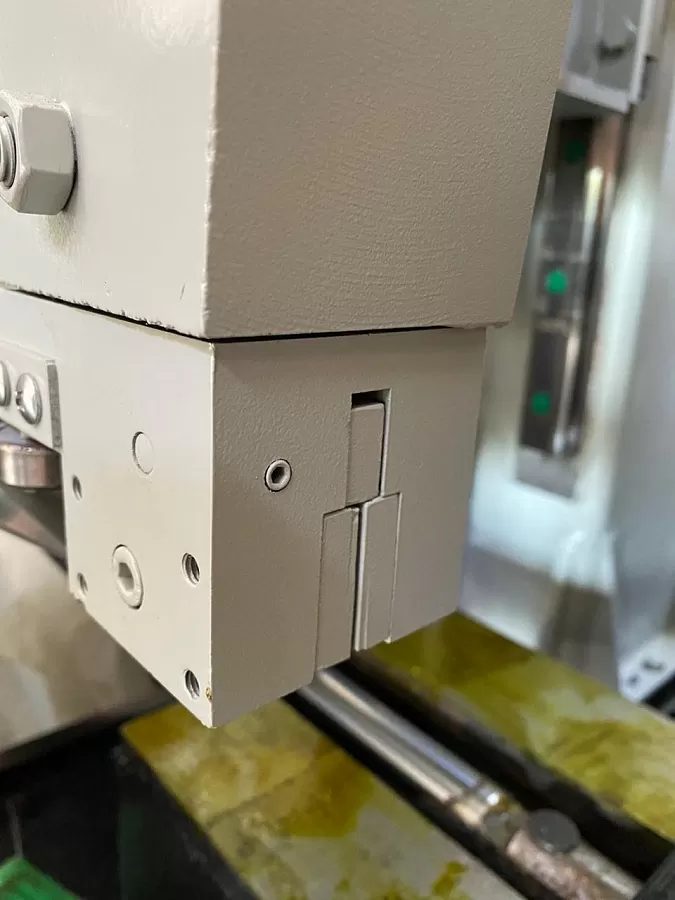

Блоки позиционирования полотна (перпендикулярности)
имеют направляющие подшипники и твердосплавные пластины
Тиски
гидравлические
Скорость резания
10÷65 м/мин (инвентор)
Рабочая зона
90°
650 мм
650 х 650 мм
Мин. размер зажимаемой заготовки в тисках
100 мм
Высота губок тисков
340 мм
Объем гидравлического бака
100 л
Объем бака для охлаждающей жидкости
120 л
Рабочая высота стола (от пола до основания тисков)
510 мм
Габариты ленточного полотна
41х1,3х6860 мм
Лампа для освещения зоны резки
+
Дисковая щётка (работает от движения режущего полотна)
+
Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
+
Общие размеры станка (ДхШхВ)
3300х1780х2250 мм
Вспомогательный пластинчатый стол для выгрузки заготовок
в стандартной комплектации
Механический подающий рольганг длиной 1500 мм и шириной 650 мм
в стандартной комплектации
Упаковка станка
один железный поддон
стрейч плёнка
Вес нетто/брутто
3200/3300 кг
Страна производитель
Китай
Гарантия
12 месяцев
