Полуавтоматический ленточнопильный станок Stalex H-7043
Описание
Модель Stalex H-7043 является гидравлическим ленточнопильным станком, колонного типа.
Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell.
- Мощный двигатель для эффективной резки - 7,5 кВт

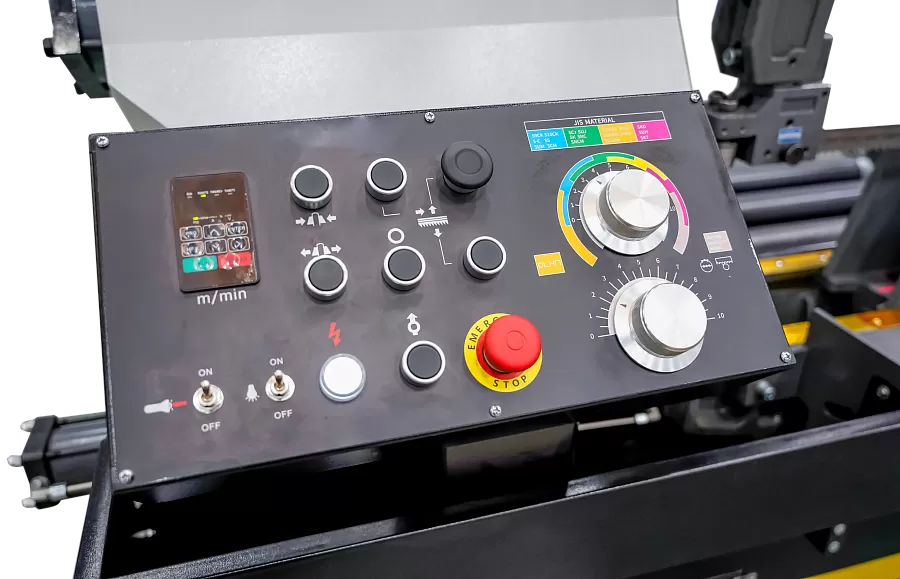

- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

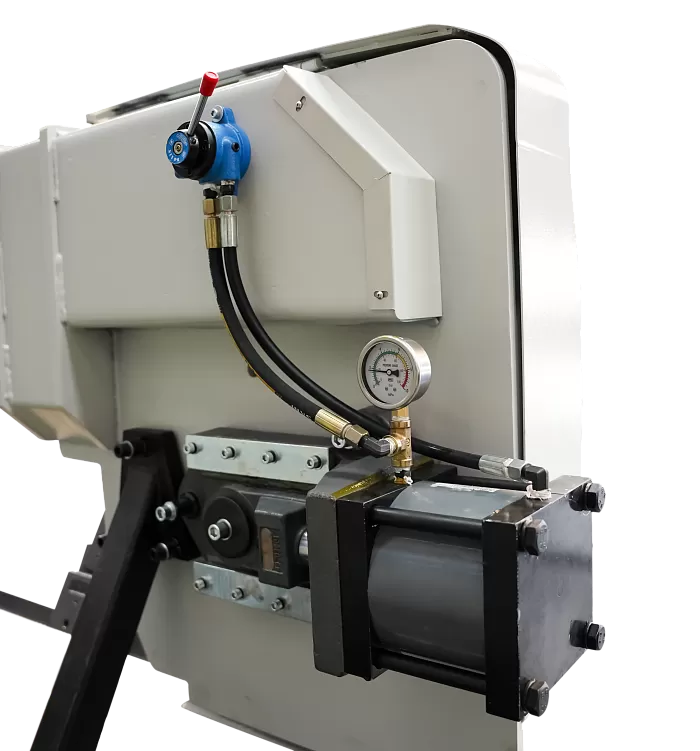

- Гидравлическое натяжение ленточнопильного полотна
- Моторизированная дисковая щётка для удаления стружки
- Лазерный луч
- Прижим пакетной резки (гидравлический) – опционально
-
Подробные характеристики
Наименование
H-7043
Стандарт CE
+
Мощность главного двигателя
7,5 кВт (380В, 50 Гц, 3-х фазный)

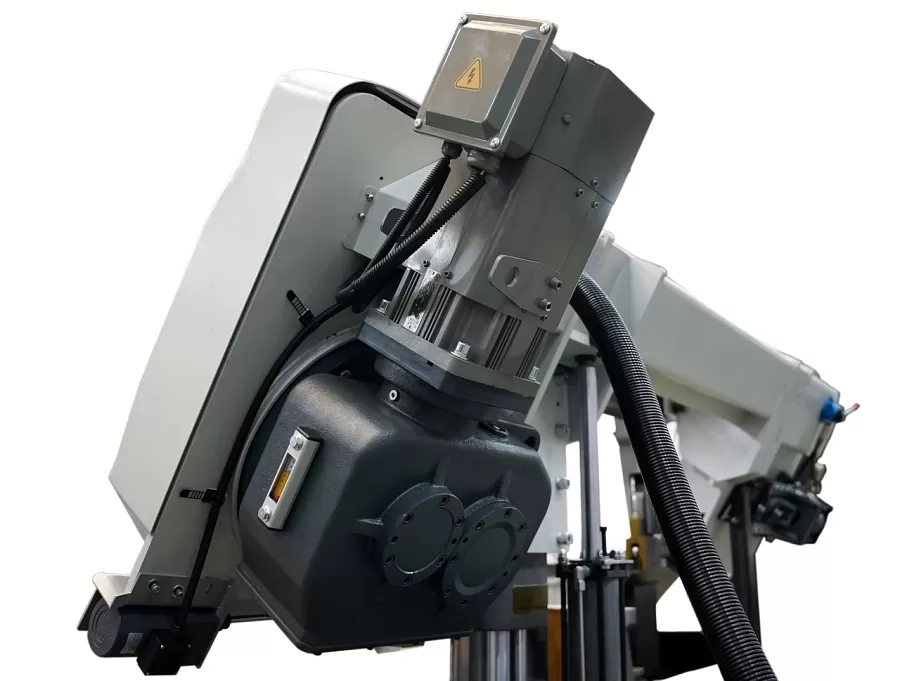

Двигатель с регулируемой частотой вращения
+
Зубчатый привод
+
Мощность гидравлической станции
1,5 кВт
Мощность системы СОЖ
0,135 кВт
Вращение пилы
90 градусов
Блоки позиционирования полотна (перпендикулярности)
имеют направляющие подшипники и твердосплавные пластины

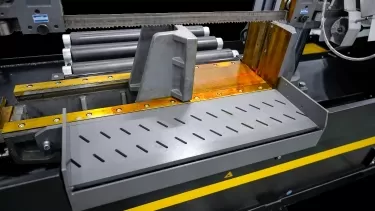

Тиски
гидравлические
Скорость резания
20-80 м/мин (инвентор)
Моторизированная дисковая щётка для удаления стружки
+
Двойной гидравлический клапан управления подачей вниз
+
Гидравлическое натяжение ленточного полотна
+
Лазерный луч
+
Рабочая зона
90°
0-430 мм
700 х 430 мм
Объем гидравлического бака
70 л
Объем бака для охлаждающей жидкости
120 л
Рабочая высота стола (от пола до основания тисков)
666 мм
Габариты ленточного полотна
41х1,3х5750 мм
Размер станка (ДхШхВ)
1350х3150х1700 мм
Вес машины
≈ 2200 кг
На станок возможно дополнительно установить гидравлический прижим для пакетной резки. При установке прижима для пакетной резки – макс. высота рабочей зоны уменьшается в 2 раза
700 х 215 мм
