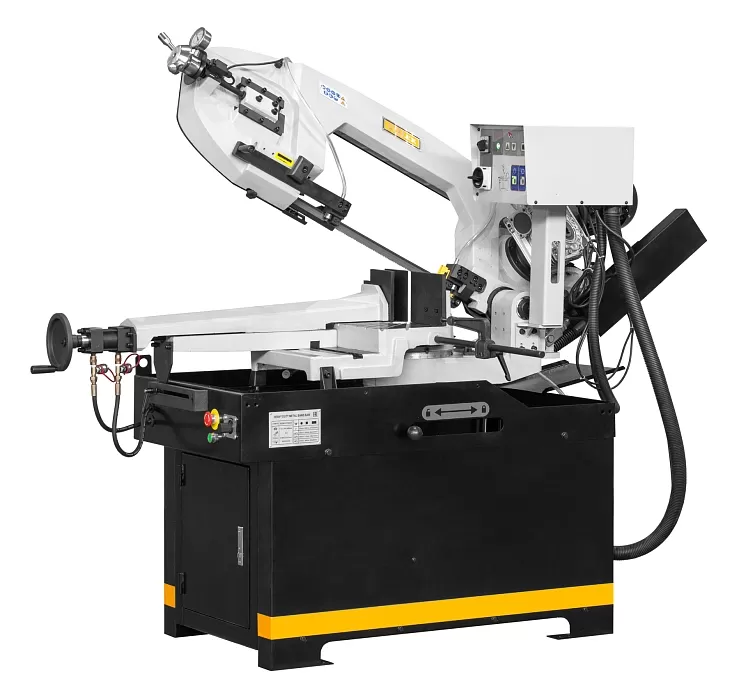

Полуавтоматический ленточнопильный станок Stalex BSM-270GH
Описание
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Станок Stalex BSM-270GH позволяет делать распилы заготовок диаметром до 270мм и прямоугольник 220х370мм.

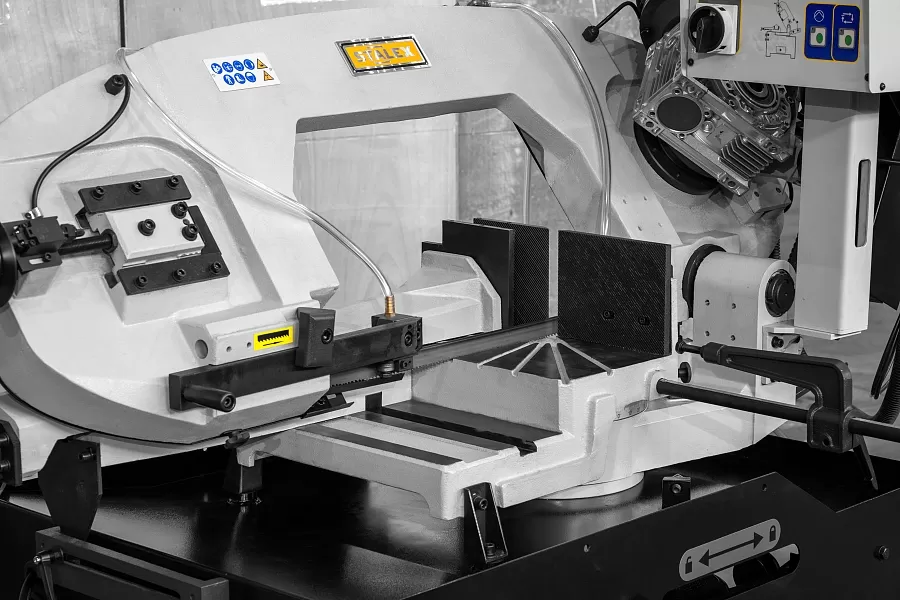

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок, тиски позволяю работать с заготовкой шириной до 370мм . Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

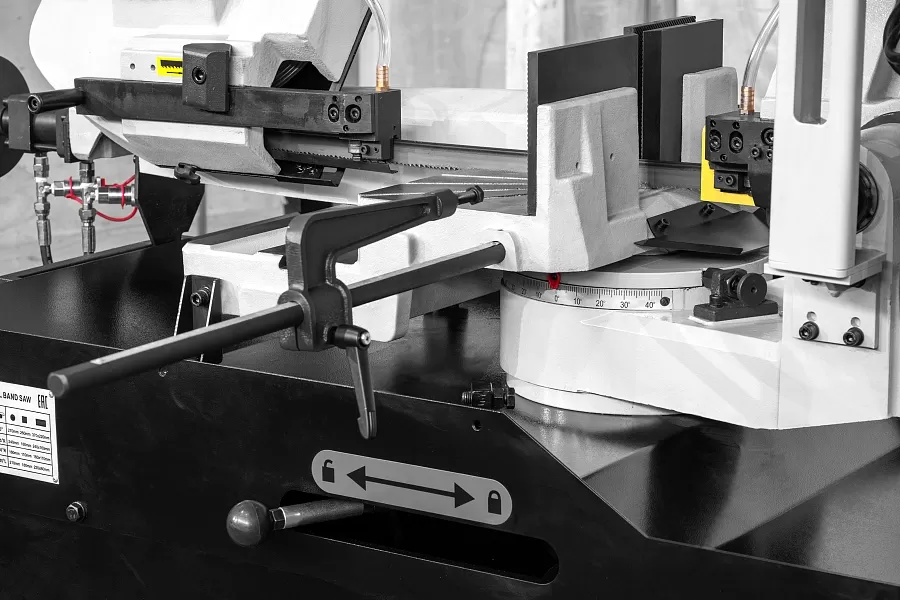

Основные элементы cтанка Stalex BSM-270GH:- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра

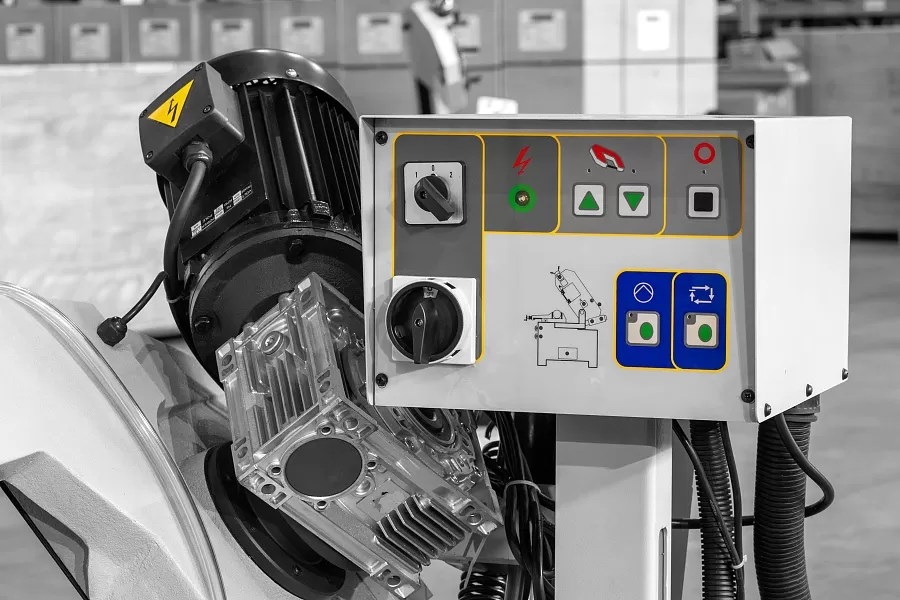

- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Стандартная комплектация для Stalex BSM-270GH:- Подвижная направляющая с роликовыми подшипниками натяжения полотна

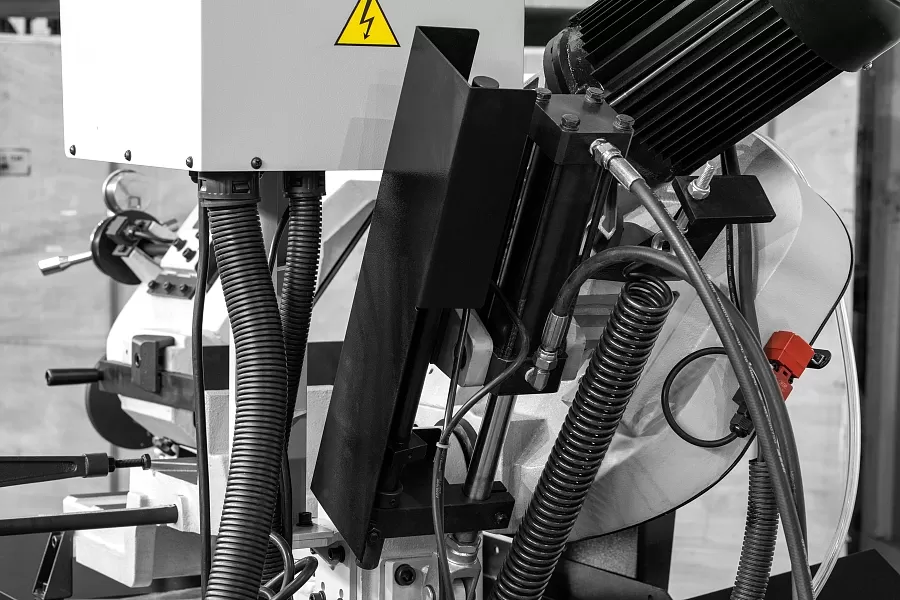

- Гидравлическая система движения рамы пилы

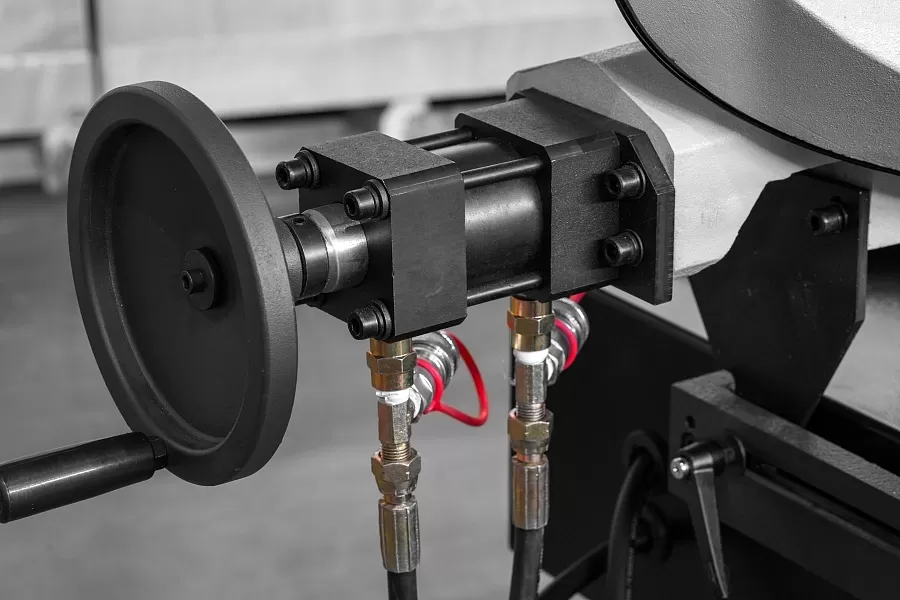

- Гидравлические тиски
- Скорость вращения пилы, две скорости резания - 34 / 68 м/мин
- Трёх лучевой маховик механического натяжения ленты

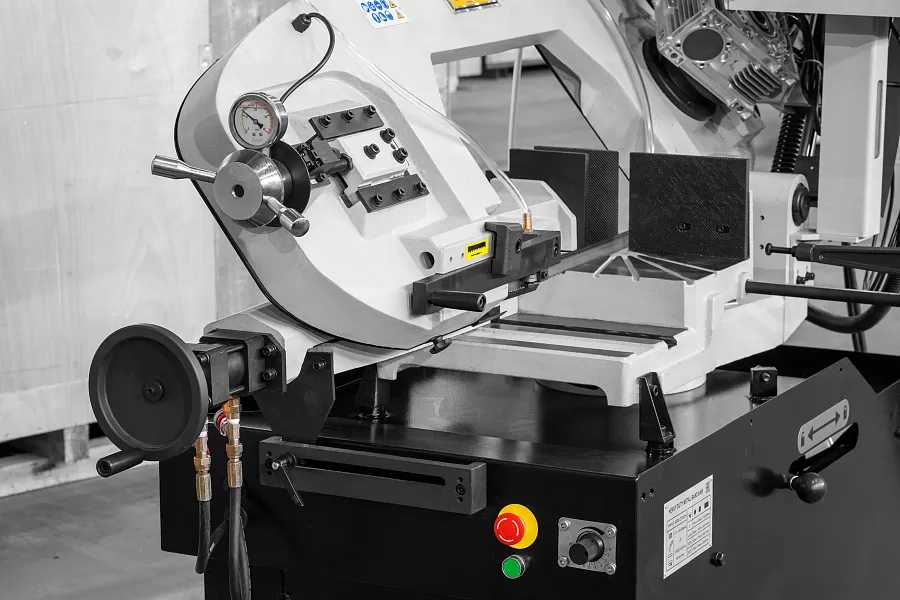

- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 520 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Шкаф-подставка для инструментов
- Пила ленточная квалитет М42
-
Подробные характеристики
Stalex BSM-270GH
Артикул
102615
Мощность двигателя
1.5 кВт. / 1.1 кВт (3-х фазный, 380 вольт)
Двигатель СОЖ
0,45 кВт
Привод
зубчатый
Скорость резания
34 / 68 м/мин
Рабочая зона
-45°
90°
+45°
+60°
210
270
240
160
180
260
180
100
180x180
220x370
160x240
160x110

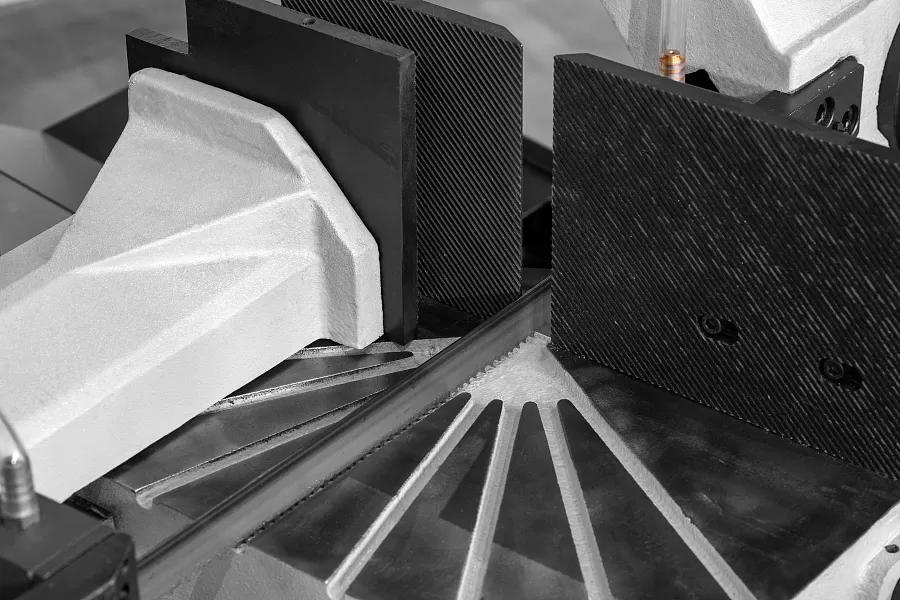

Подготовленные пазы в основаниях тисков для пиления под углом
-45°; -30°; -15°; 0°; +15°; +30°; +45°; +60°
Передаточное отношение
25:1
Угол разворота рамы
Диаметр шкивов
Ø 380 мм
Размер полотна
27х0,9х3160 мм
Рабочая высота станка
920 мм
Зажим заготовки
гидравлический
Объём бака СОЖ
17 л
заливать 2/3 по уровню СОЖ
Объём гидравлического бака
22 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Упаковка
фанерный ящик, отгружается одним местом
1860х760х1720 мм
станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто
491/541 кг
Производство
Китай
Гарантия
1 год
