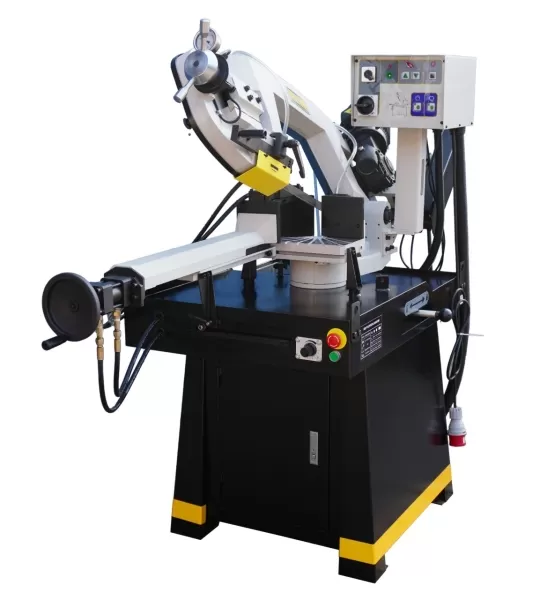

Полуавтоматический ленточнопильный станок Stalex BSM-250GH
Описание
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Станок Stalex BSM-250GH позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок, тиски позволяю работать с заготовкой шириной до 320мм . Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-250GH:- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,6 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Стандартная комплектация для Stalex BSM-250GH:- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, две скорости резания - 35 / 70 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 310 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Шкаф-подставка для инструментов
- Пила ленточная квалитет М42
-
Подробные характеристики
Stalex BSM-250GH
Артикул
102613
Мощность двигателя
1.5 кВт. / 1.1 кВт (3-х фазный, 380 вольт)
Двигатель СОЖ
0,75 кВт. (380 вольт)
Привод
зубчатый
Скорость резания
35 / 70 м/мин
Рабочая зона
-45°
90°
+45°
+60°
170
250
200
125
150
245
190
125
140x180
175x320
175x200
130х125
Подготовленные пазы в основаниях тисков для пиления под углом
-45°; -30°; -15°; 0°; +15°; +30°; +45°; +60°
Передаточное отношение
36:1
Угол разворота рамы
Диаметр шкивов
Ø 300 мм
Размер полотна
27х0,9х2680 мм
Рабочая высота станка
965 мм
Зажим заготовки
гидравлический
Объём бака СОЖ
15,6 л
заливать 2/3 по уровню СОЖ
Объём гидравлического бака
22 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Упаковка
фанерный ящик, отгружается одним местом
1770х760х1625 мм
станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто
331/394 кг
Производство
Китай
Гарантия
1 год
