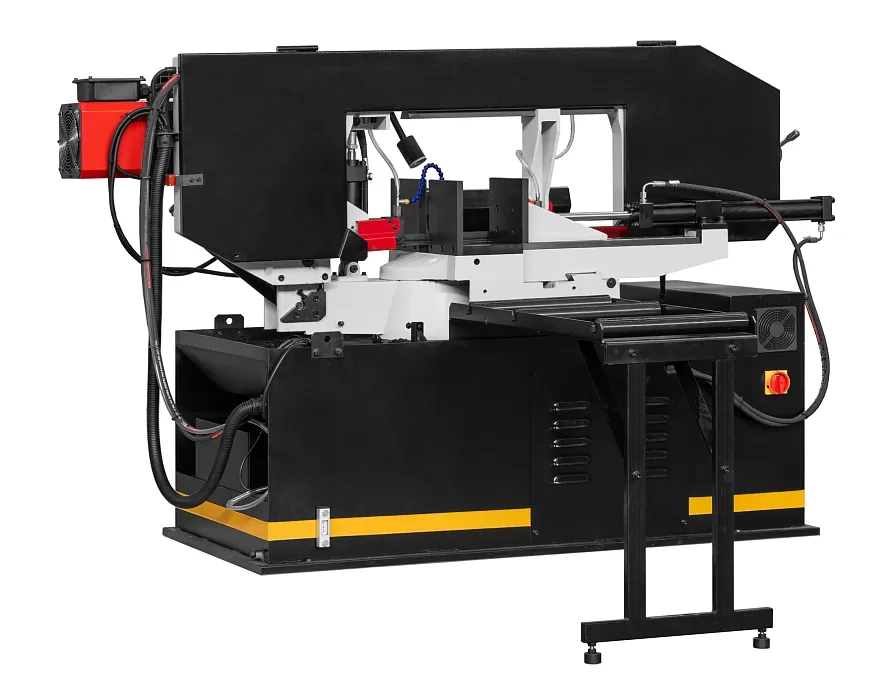

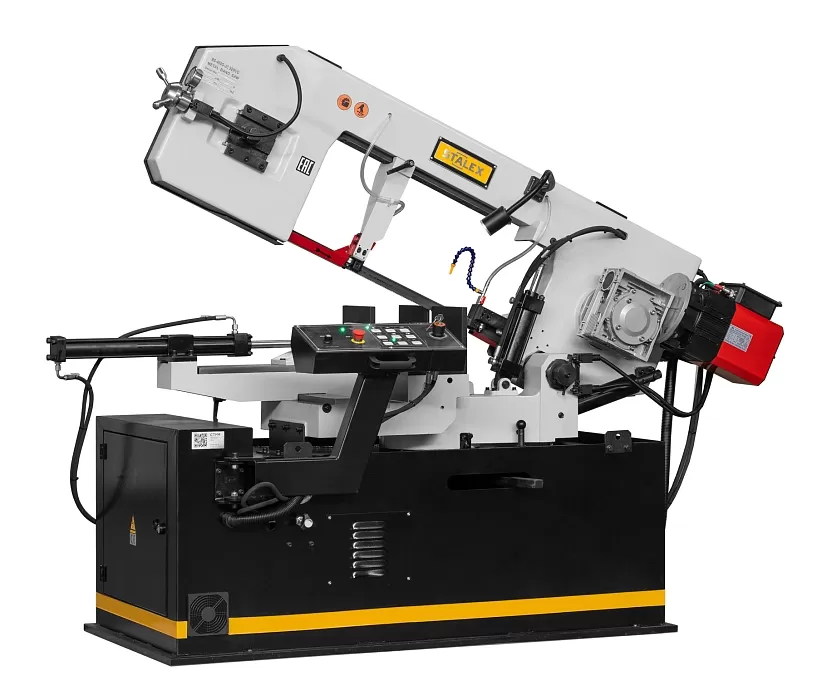

Полуавтоматический ленточнопильный станок Stalex BS-460G SERVO

Описание

Модель Stalex BS-460G-JC SERVO является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

• компактные и гибкие сенсорные клавиши
• новый дизайн

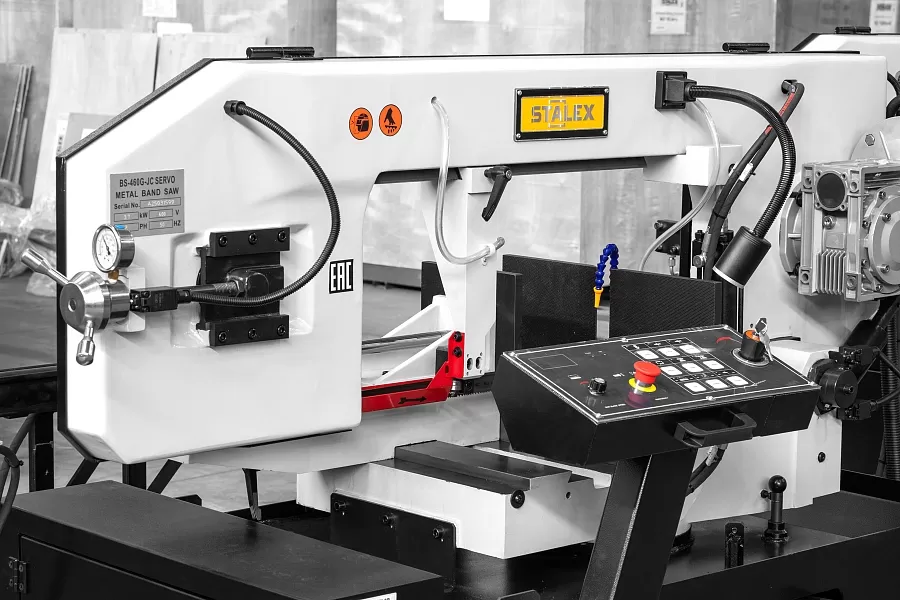

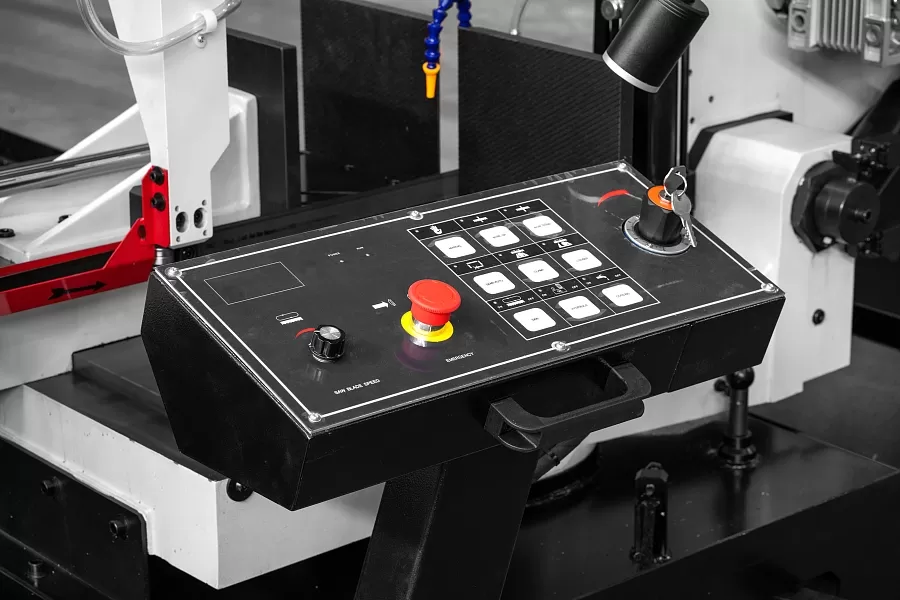

• консольная выносная панель
• плавная регулировка скорости
• мощность двигателя 3,7кВт
• размер полотна – 34х1,1 длина 3960мм

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

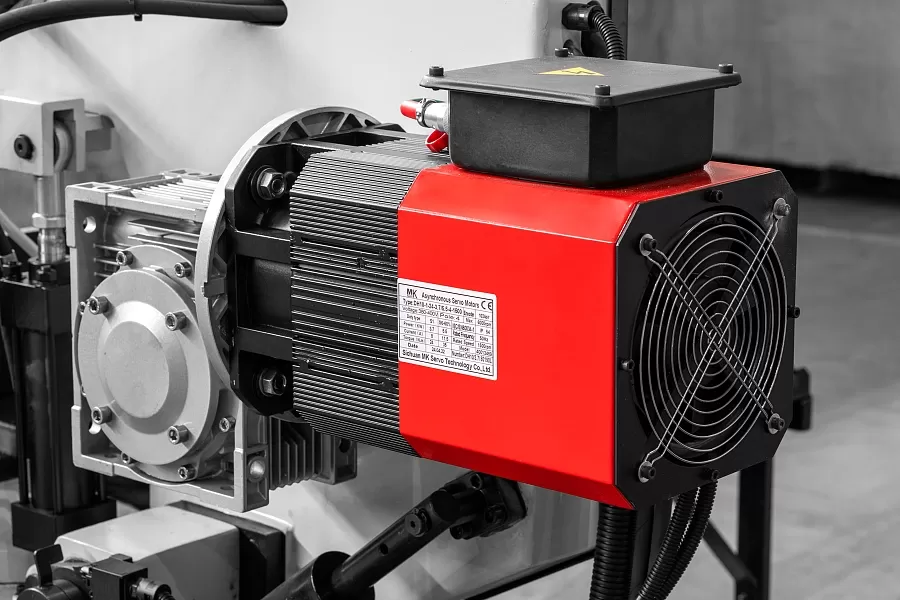

- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания

					Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.
					В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

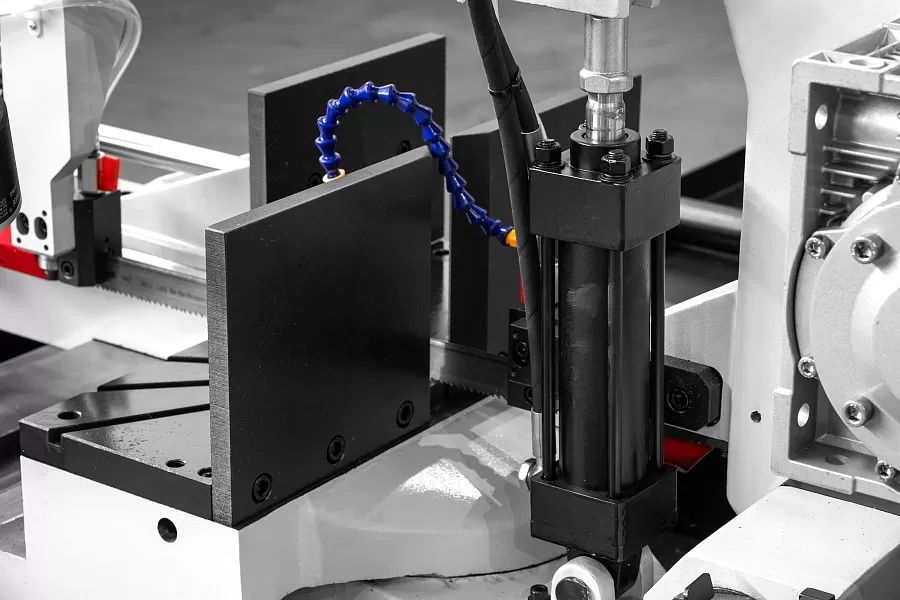

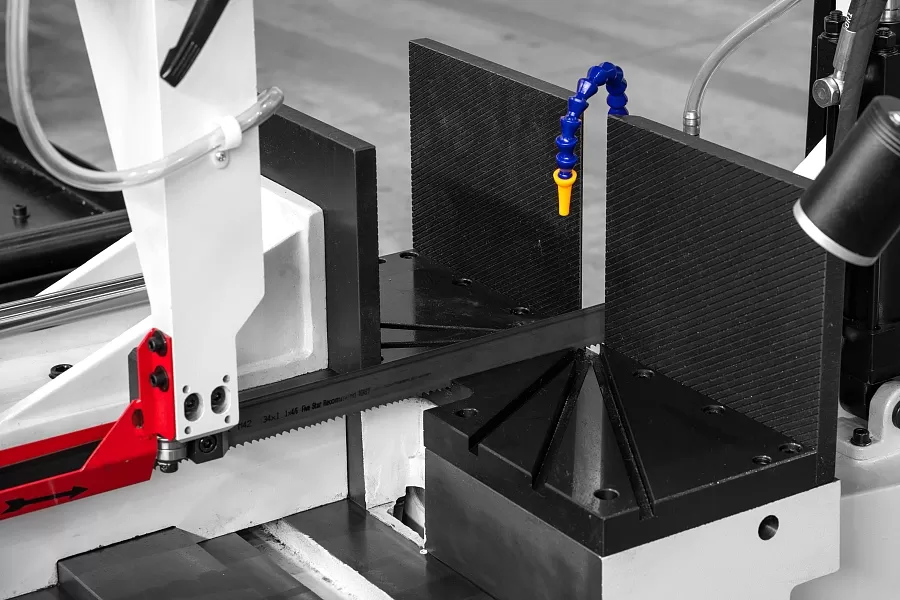

					Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
					Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

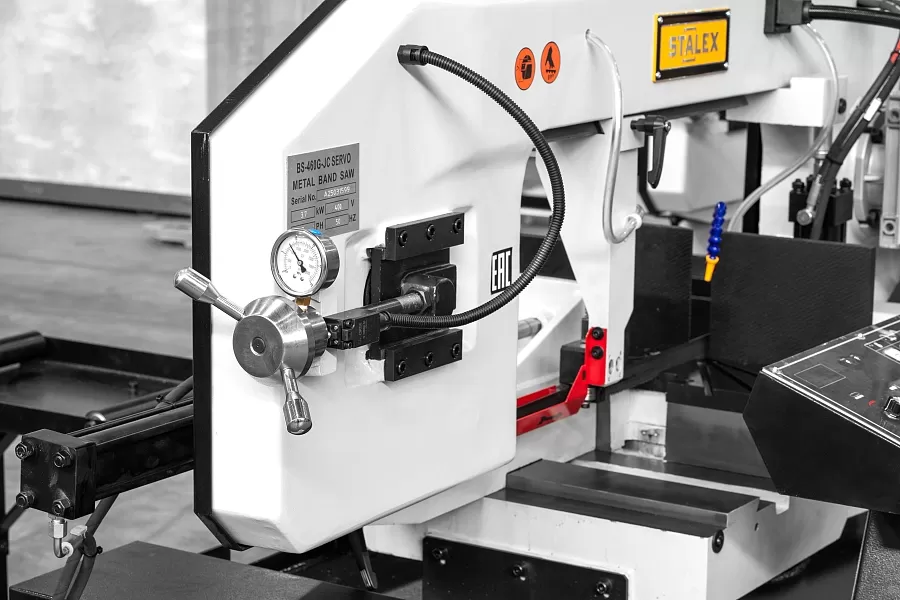

					Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.
					Зубчатый привод
					Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
					Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
					Гидростанция
					Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.
					Предохранительный датчик при снятии заднего кожуха рамы.
