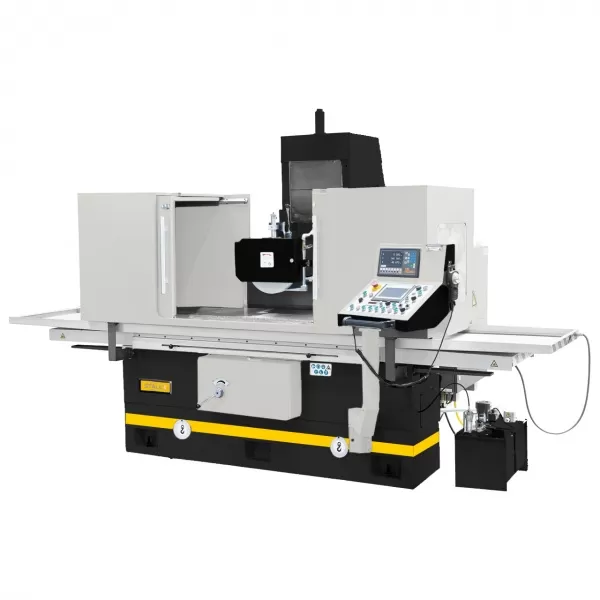

Плоскошлифовальный станок STALEX SG-50160AHD
Описание
Станок предназначен для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы в исходное положение.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
-
Подробные характеристики
Модель
SG 50160 AHD
Размер стола
500х1600 мм
Т-образный паз
3/18 мм
Электромагнитные плиты(р-р/кол-во)
500х800/2 шт.
Макс. длина продольного шлифования
1700 мм
Макс. длина поперечного шлифования
560 мм
Макс. расстояние ось шпинделя-стол
600 мм
Максимальная нагрузка на стол
900 кг
Скорость продольного перемещения стола, плавно
5-25 мм/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная
0,005/0,01/0,015/0,02/0,03/0,04 мм
Ускоренное вертикальное перемещение
50-500 мм/мин
Цена деления нониуса вертикального перемещения
0,005 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика
5 мм
Цена деления нониуса поперечного перемещения
0,02 мм
Автоматическое поперечное перемещение стола
0,5-30 мм/цикл
Ускоренное поперечное перемещение стола
50-600 м/мин
ШПИНДЕЛЬ
Частота вращения шпинделя
1450 об/мин
Диаметр шлифовального круга
350 мм
Ширина шлифовального круга
50 мм
Отверстие шлифовального круга
127 мм
МОЩНОСТЬ
Мощность шпинделя
7,5 кВт
Общая номинальная мощность
13,2 кВт
Двигатель вертикального перемещения
0,5 кВт
Мощность двигателя гидравлики
3,0 кВт
Габаритные размеры (ДхШхВ), мм
5640х2250х2500 мм
Масса нетто/брутто
6000/6350 кг
