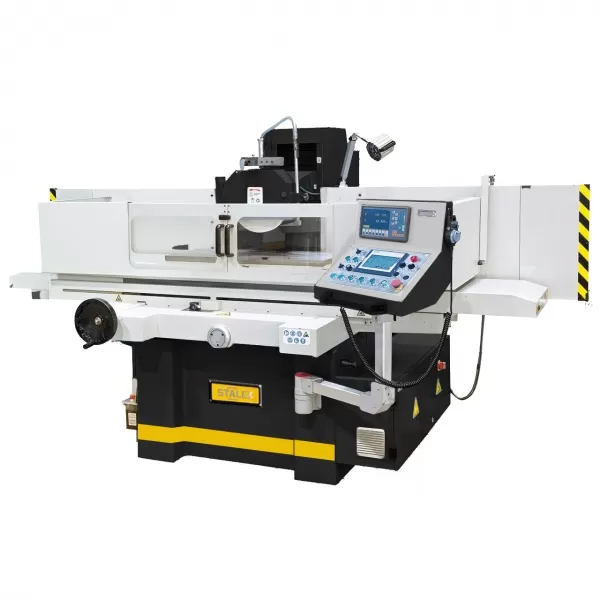

Плоскошлифовальный станок STALEX SG-40100AHD
Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы в исходное положение.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления c PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
-
Подробные характеристики
Модель
SG 40100 AHD
Размер стола
405х1020 мм
Т-образный паз
3/14 мм
Макс. длина продольного шлифования
1130 мм
Макс. длина поперечного шлифования
450 мм
Макс. расстояние ось шпинделя-стол
580 мм
Размер электромагнитного стола
400х1000 мм
Максимальная нагрузка на стол
600 кг
Скорость продольного перемещения стола, плавно
7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная
0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение
480 мм/мин
Цена деления нониуса вертикального перемещения
0,005 мм/об
Вертикальное перемещение за оборот маховика
2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика
5 мм/об
Цена деления нониуса поперечного перемещения
0,02 мм
Автоматическое перемещение стола
0,5-8 мм/цикл
Ускоренное перемещение стола
990 м/мин
ШПИНДЕЛЬ
Частота вращения шпинделя
1450 об/мин
Диаметр шлифовального круга
350 мм
Ширина шлифовального круга
40 мм
Отверстие шлифовального круга
127 мм
МОЩНОСТЬ
Мощность шпинделя
4,0 кВт
Общая номинальная мощность
9,0 кВт
Двигатель СОЖ
0,125 кВт
Объем бака СОЖ
100 л
Объем бака гидравлики
85 л
Мощность двигателя гидравлики
2,2 кВт
Мощность двигателя вертикального перемещения
0,5 кВт
Двигатель поперечной подачи
0,04 кВт
Габаритные размеры (ДхШхВ), мм
3100х2200х1900 мм
Масса нетто/брутто
3700/4050 кг
