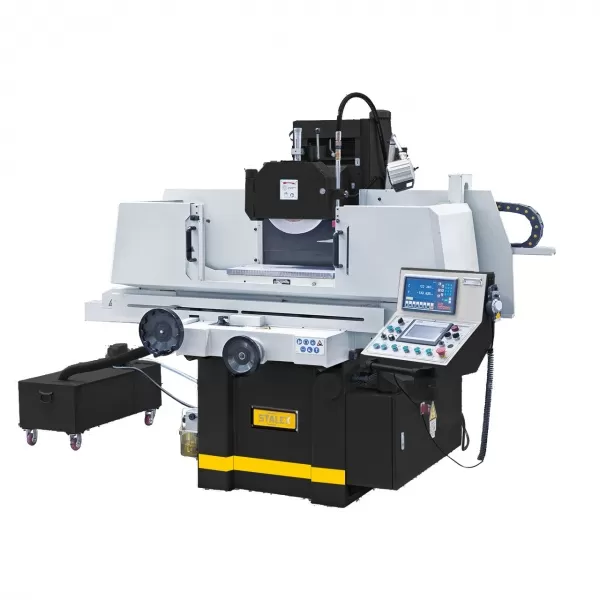

Плоскошлифовальный станок STALEX SG-3063AHD
Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
Изготовлен по стандартам CE
-
-
Подробные характеристики
Модель
SG 3063 AHD
Размер стола
305х635 мм
Т-образный паз
3/14 мм
Макс. длина продольного шлифования
765 мм
Макс. длина поперечного шлифования
340 мм
Макс. расстояние ось шпинделя-стол
580 мм
Размер электромагнитного стола
300х600 мм
Максимальная нагрузка на стол
270 кг
Скорость продольного перемещения стола, плавно
7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная
0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение
460 мм/мин
Цена деления нониуса вертикального перемещения
0,005 мм/об
Вертикальное перемещение за один оборот маховика
2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика
5 мм/об
Цена деления нониуса поперечного перемещения
0,02 мм
Автоматическое перемещение стола
0,5-8 мм/цикл
Ускоренное перемещение стола
990 мм/мин
ШПИНДЕЛЬ
Частота вращения шпинделя
1450 об/мин
Диаметр шлифовального круга
350 мм
Ширина шлифовального круга
40 мм
Отверстие шлифовального круга
127 мм
МОЩНОСТЬ
Мощность шпинделя
4,0 кВт
Общая номинальная мощность
9,0 кВт
Двигатель СОЖ
0,125 кВт
Объем бака СОЖ
100 л
Объем бака гидросистемы
85 л
Мощность двигателя гидравлики
2,2 кВт
Двигатель поперечной подачи
0,04 кВт
Двигатель вертикального перемещения
0,5 кВт
Габариты станка(ДхШхВ), мм
2350х2220х1910
Масса нетто/брутто
2375/2850 кг
