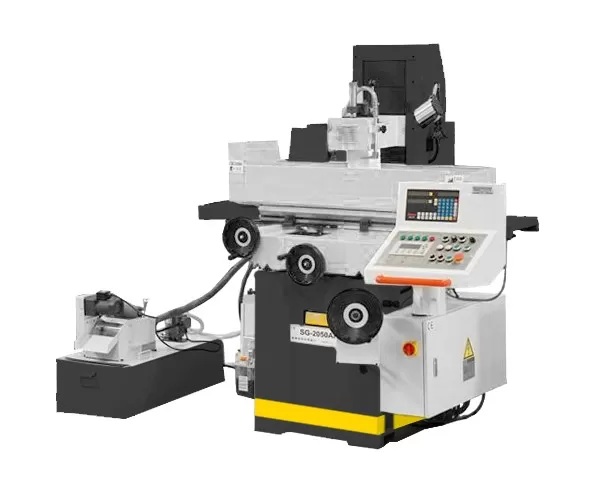

Плоскошлифовальный станок STALEX SG-2050AHD
Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
Изготовлен по стандартам CE
-
-
Подробные характеристики
Модель
SG 2050 AHD
Размер стола
200х500 мм
Т-образный паз
1/14 мм
Макс. длина продольного шлифования
560 мм
Макс. длина поперечного шлифования
240 мм
Макс. расстояние ось шпинделя-стол
450 мм
Размер электромагнитного стола
200х460 мм
Максимальная нагрузка на стол
180 кг
Скорость продольного перемещения стола, плавно
7-25 м/мин
Автоматическое перемещение стола
0,1-8 мм/цикл
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная
0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение
480 мм/мин
Вертикальное перемещение шпинделя за оборот маховика
2 мм/об
Цена деления нониуса вертикального перемещения
0,005 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Скорость поперечного перемещения стола
0,5-8 мм/цикл
Поперечный ход стола за оборот маховика
4 мм/об
Ускоренное поперечное перемещение стола
990 м/мин
Цена деления нониуса поперечного переем.
0,02 мм
ШПИНДЕЛЬ
Частота вращения шпинделя
2850 об/мин
Диаметр шлифовального круга
200 мм
Ширина шлифовального круга
20 мм
Отверстие шлифовального круга
31,75 мм
МОЩНОСТЬ
Мощность шпинделя
2,2 кВт
Общая номинальная мощность
3,0 кВт
Двигатель СОЖ
0,125 кВт
Объем бака СОЖ
50 л
Объем бака гидросистемы
70 л
Мощность двигателя гидравлики
0,75 кВт
Двигатель вертикальной подачи
0,5 кВт
Габаритные размеры (ДхШхВ), мм
2160х1650х1840 мм
Масса нетто/брутто
1640/1800 кг
