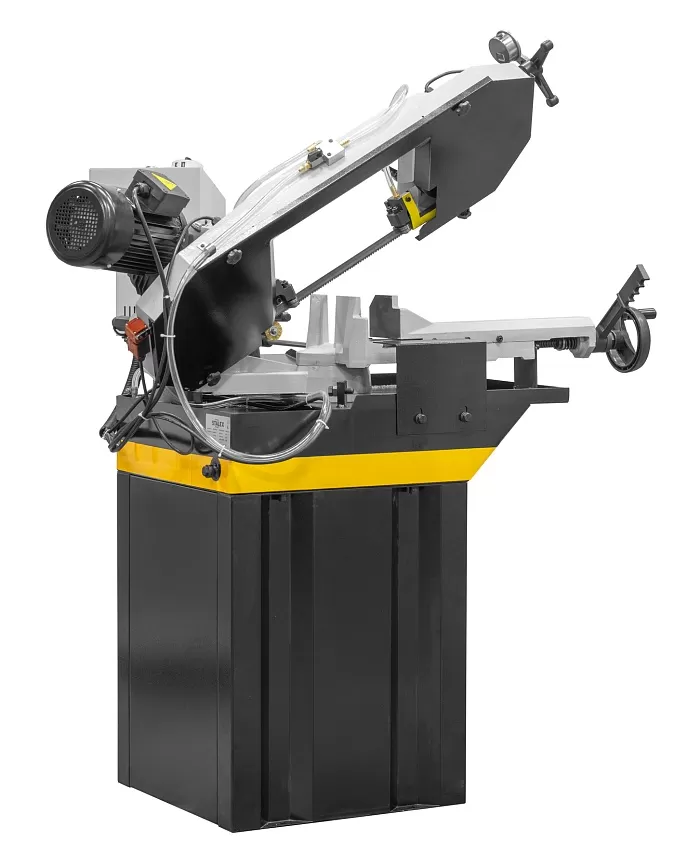

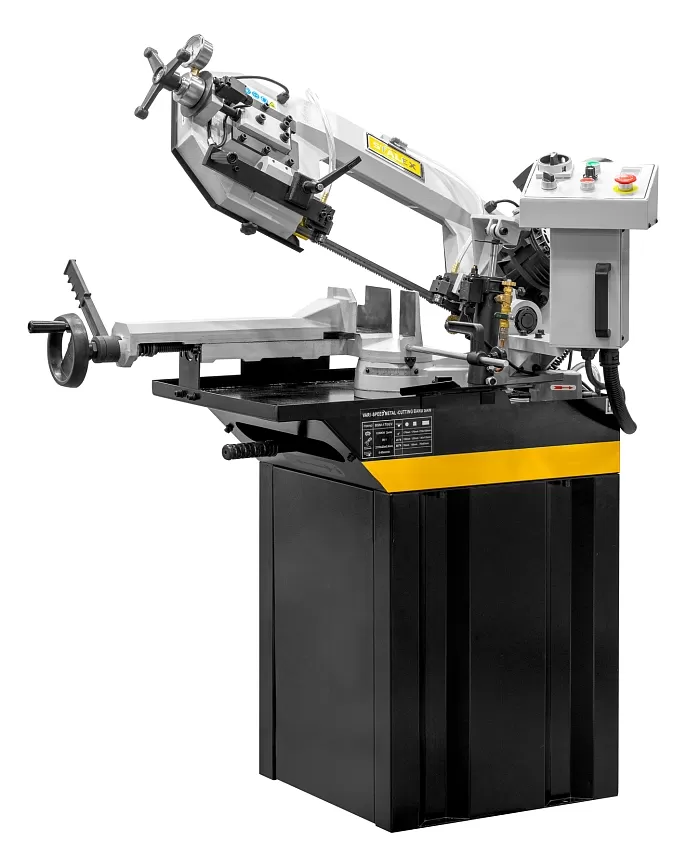

Ленточнопильный станок с гидроразгрузкой Stalex BSМ-170GV

Описание

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-170GV позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-170GV:

• Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 12 литров
• Точность движения ленты обеспечивается за счет роликовых подшипников
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BSM-170GV:

• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и рычагом быстрой доводки
• Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
• Трёх лучевой маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
• Мерный упор 290 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42



					Панель управления - Переключатель включения станка - Индикатор включения станка - Маховик регулировки скорости резания 5-90 м/мин - Цифровой индикатор скорости резания - Переключатель системы СОЖ - Кнопка выключения станка - Общая кнопка стоп
					Передаточное отношение - 18:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость)
					Зубчатый привод

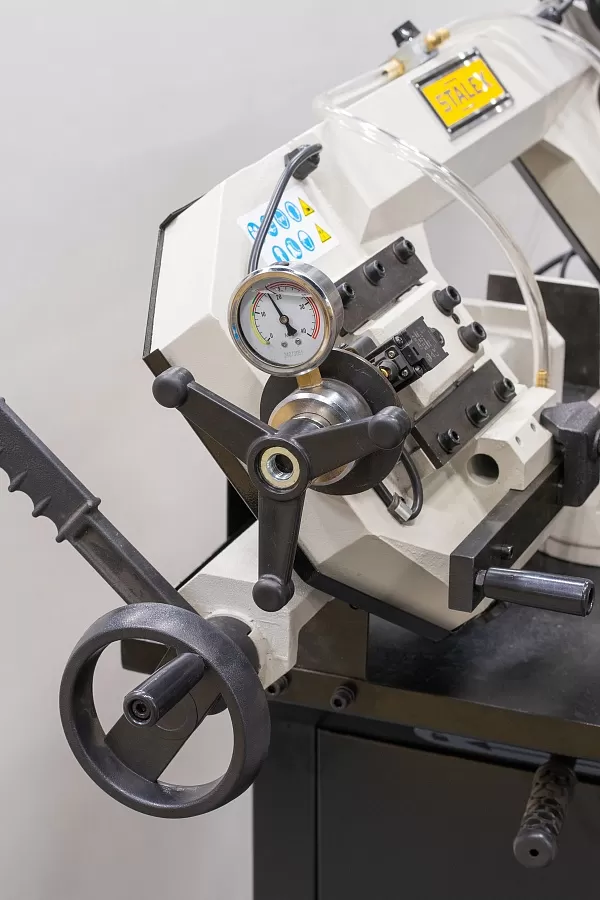

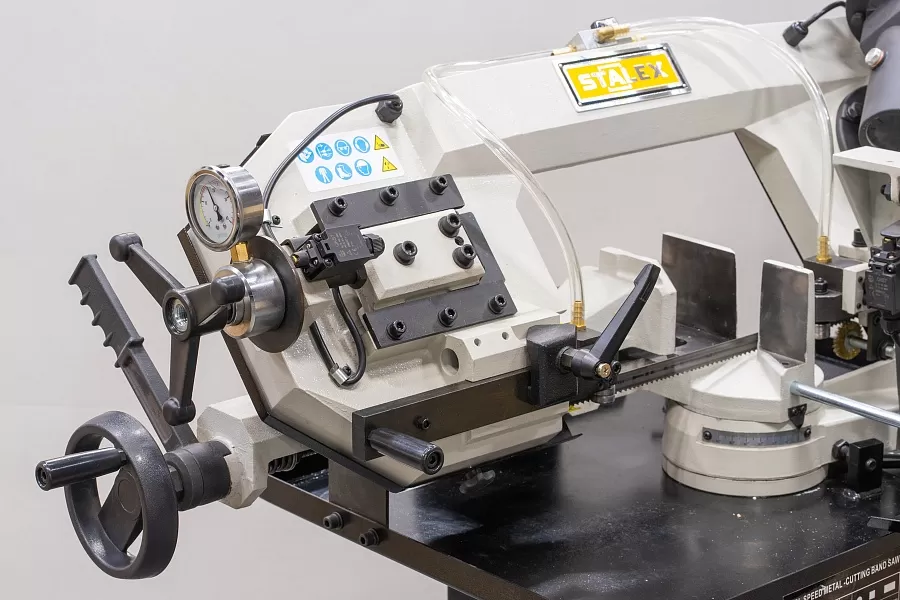

					Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка)

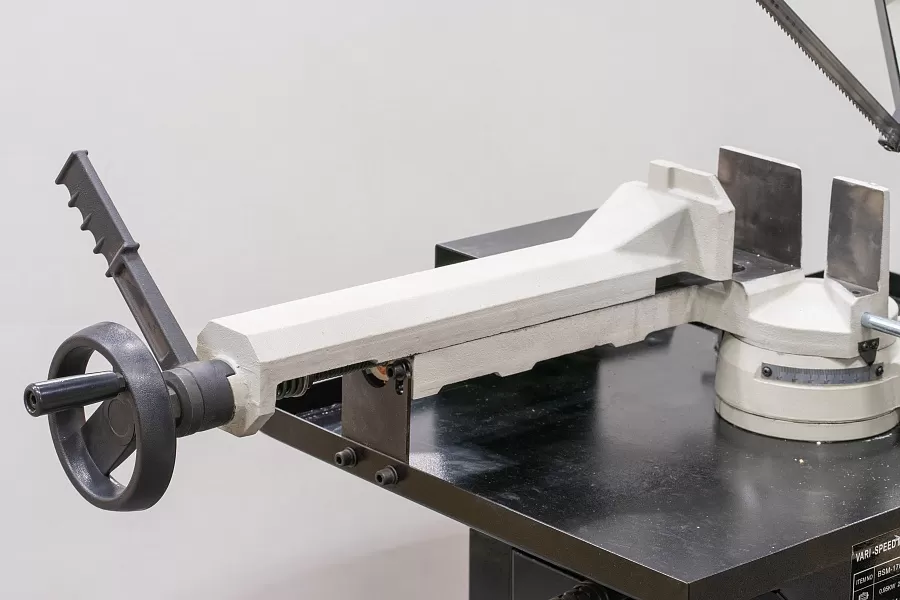

					Маховик тисков и рычаг быстрой доводки
					Мерный упор 290 мм
					Датчик при открытии кожуха рамы (остановка станка)
					Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
					Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров
					Сливное отверстие системы СОЖ
					Упаковка – фанерный ящик
					Прижимами для пакетной резки модель BSM-170GV не комплектуется
