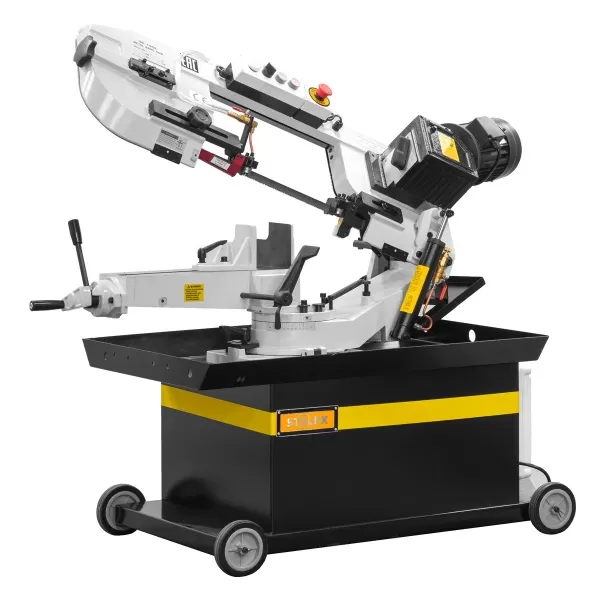

Ленточнопильный станок с гидроразгрузкой Stalex BS-712GR
Описание
Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Механические тиски + рычаг быстрой доводки
Основные элементы cтанка Stalex BS-712:
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом и доводчиком
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
Модель имеет возможность поворота рамы пилы
Привод зубчатый

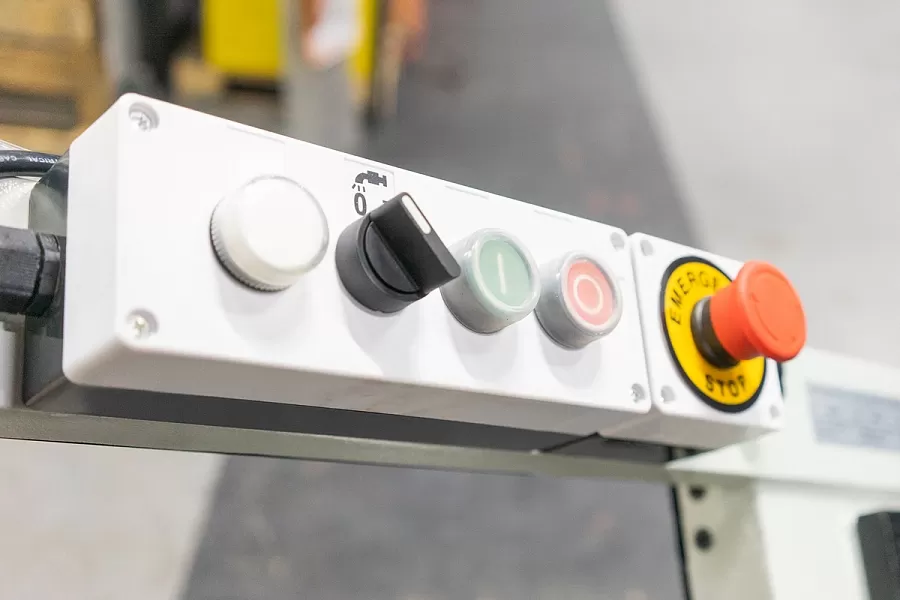

Панель управления
- Индикатор включения станка
- Переключатель работы системы СОЖ
- Кнопка включения станка
- Кнопка выключения станка
- Общая кнопка стоп
Рычаг переключения скорости вращения полотна
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
Датчик выключения станка в нижнем положении рамы.
Подвижная направляющая с роликовыми подшипниками натяжения полотна.

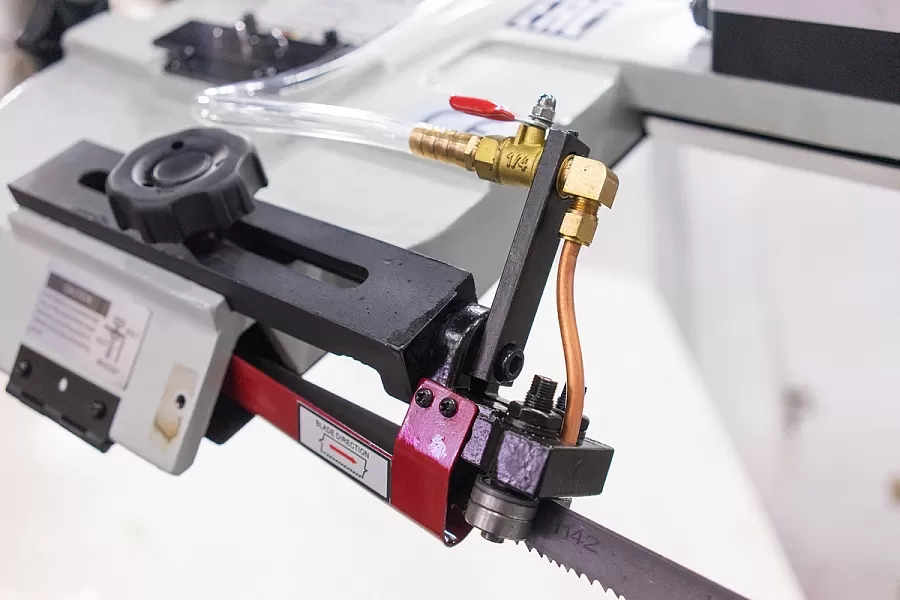

Регулировочный кран для регулировки напора СОЖ
Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

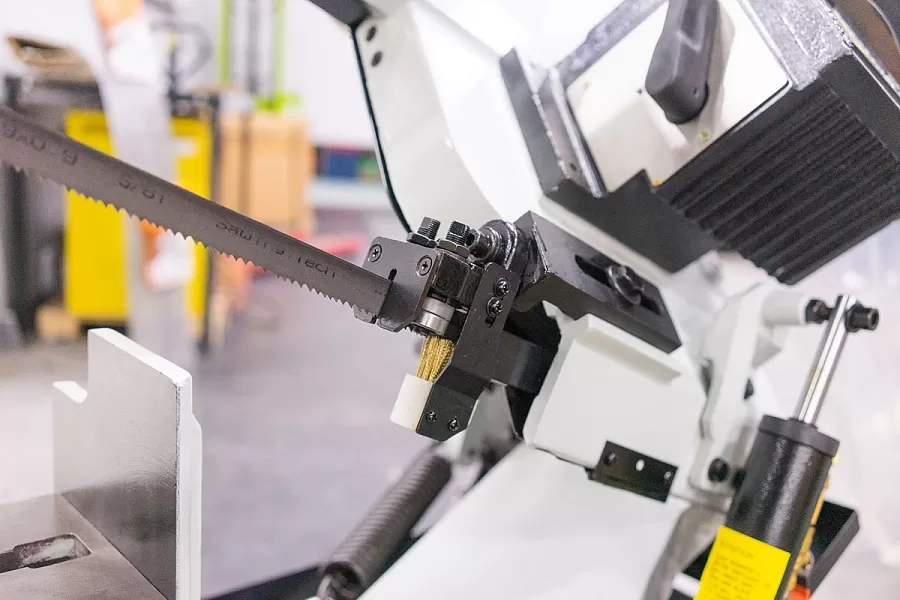

Механическая щётка для очистки полотна.
Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

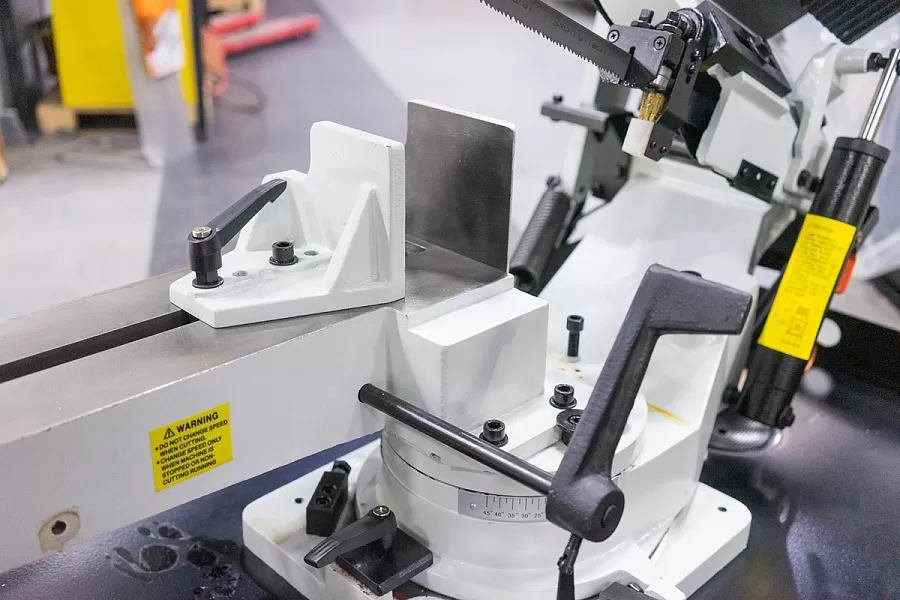

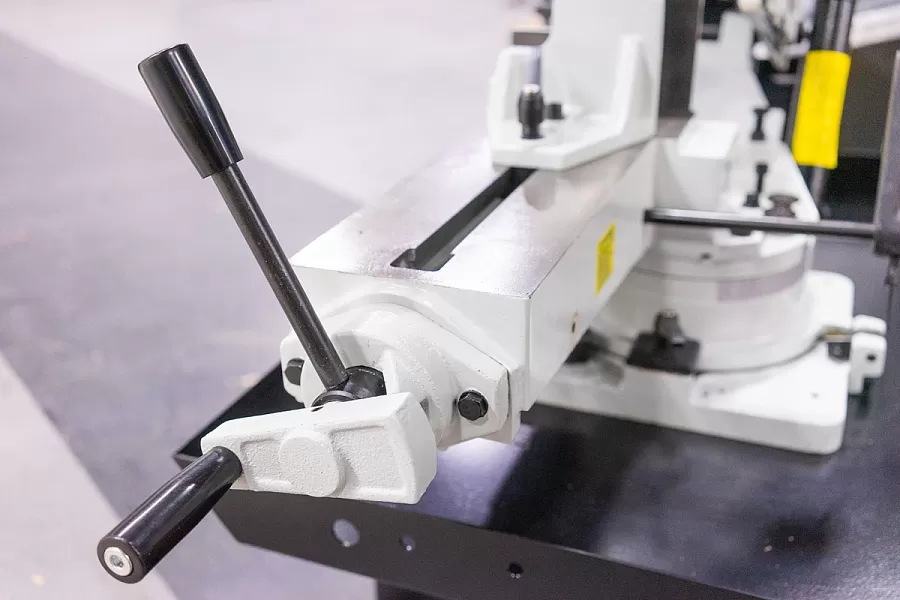

Механические тиски + рычаг быстрой доводки
Маховик ручного натяжения ленты
Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.

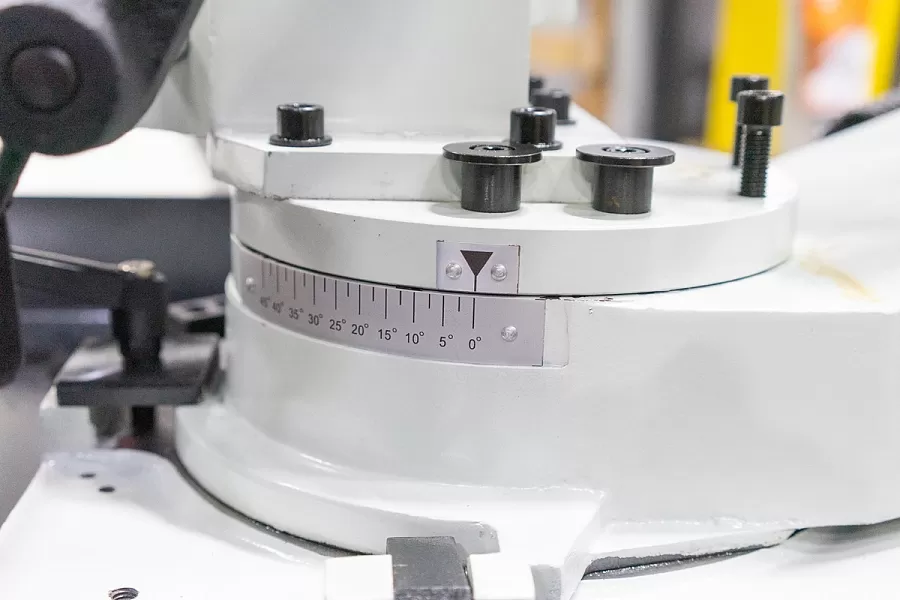

Регулировка угла поворота вдоль шкалы
Мерный упор 250мм
В комплектации со станком поставляется:
-
мерный упор
-
колёса
-
стол для вертикального пиления
-
инструкция
(инструмент в станок не вкладывается)
-
Подробные характеристики
Модель
Stalex BS-712GR
Артикул
388009
Резка под углом
0° до 45° в одну сторону
при 90°
178 мм.
при 90°
178х210 мм.
при 45°
127 мм.
при 45°
85х140мм.
Скорость вращения полотна
29, 59, 87 м/мин
Размер полотна
20х0,9х2362 мм.
Подача пильной рамы
собственный вес с гидрорегулировкой
Зажим заготовки
ручной (+ рычаг быстрой доводки)
Мощность двигателя
750 Вт, (3-фазный)
Привод
зубчатый
Размер упаковки
1320х770х1150 мм.
Масса нетто/брутто
175/197 кг.
Производство
Китай
Гарантия
1 год
