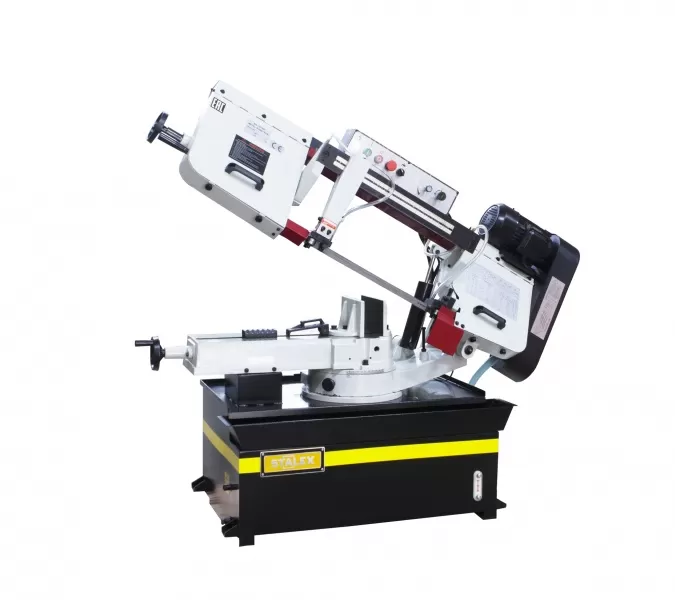

Ленточнопильный станок с гидроразгрузкой Stalex BS-1018R

Описание

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).

Модель Stalex BS-1018R реализует все преимущества ленточнопильных станков:

• Возможность поворота 0…+45°, удобный поворотный механизм рамы

•  Подвижные направляющие с твердосплавными пластинками

• Скорость вращения пилы, фиксированная 26, 50, 73, 95 м/мин

• Ручное натяжение ленты

• Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации

• Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок

• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

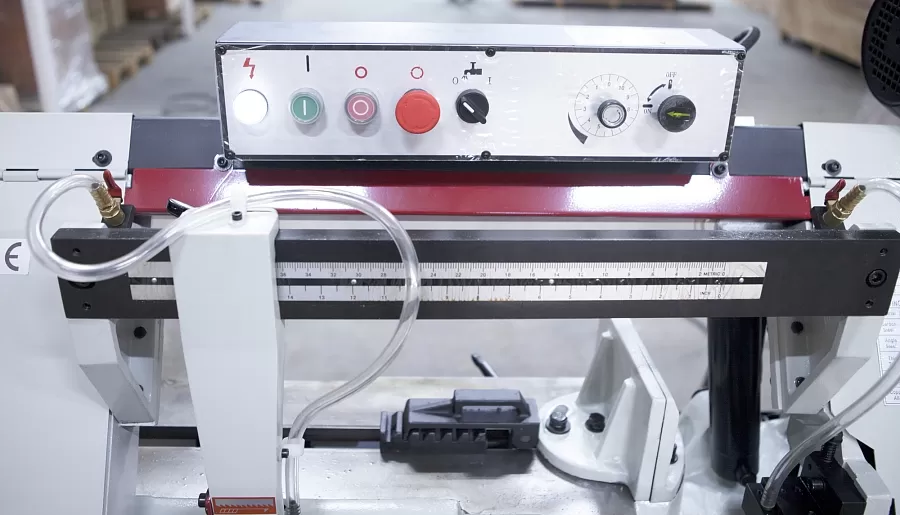

	Пульт + направляющие станка. Шкала направляющих + две гибкие трубки СОЖ.

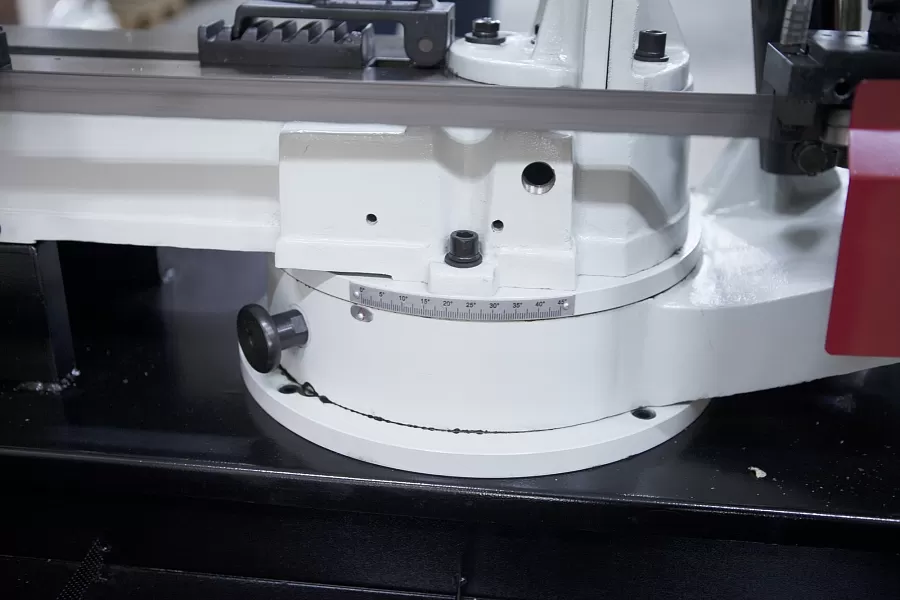

	Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°;45°.
	Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка.

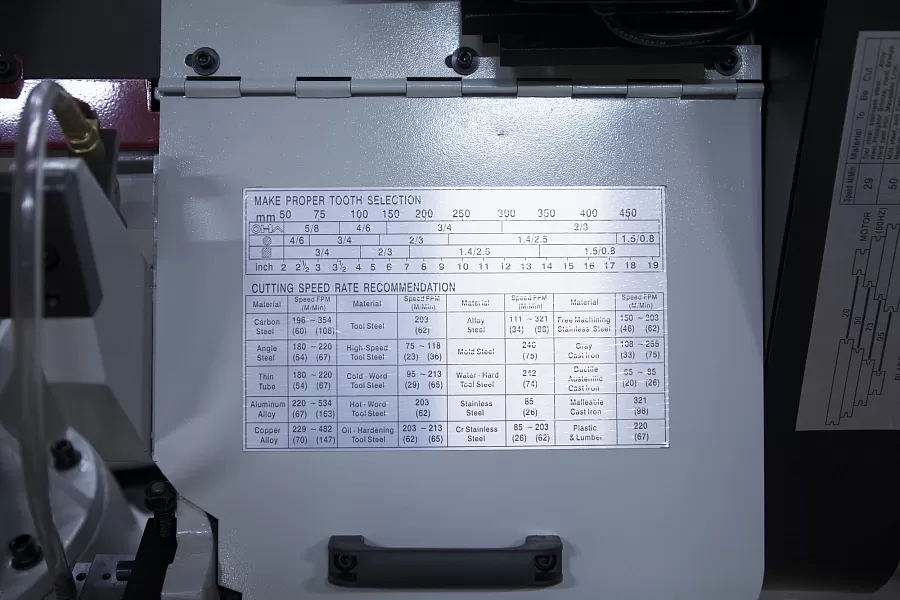

	Таблица скорости резания и подбора шага зубьев
	Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

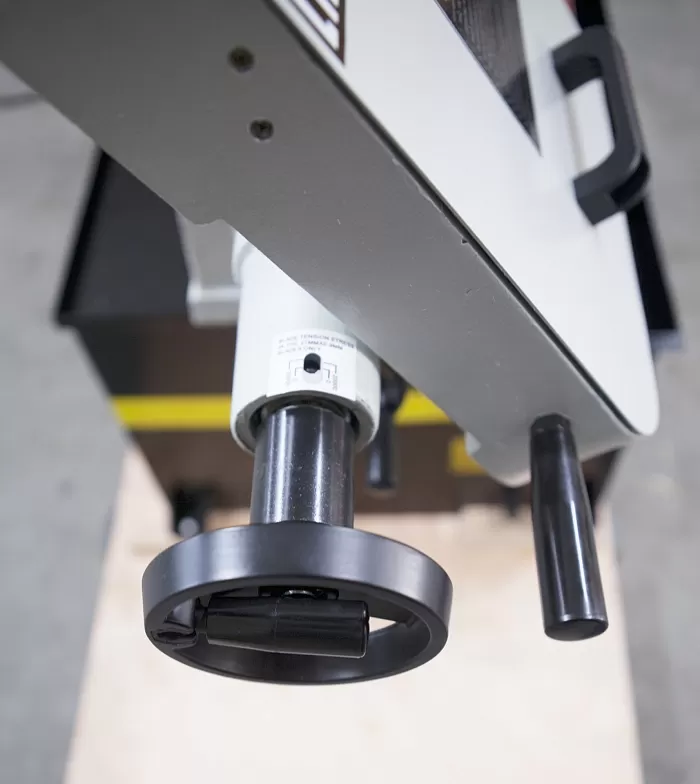

	Механическое натяжение полотна
	Привод - клиноременная передача
	Датчик выключения станка в нижнем положении пильной рамы
	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1).
	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2).
	Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
	Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа.
	Поворот рамы под углом 45°.
