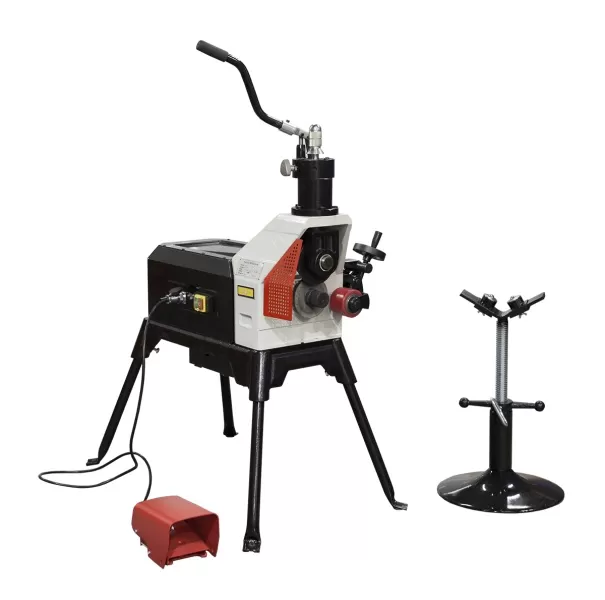

Желобонакатный станок STALEX G12D

Кейс:

1)      Маслёнка – 1шт

2)      Шаблон – 1шт

3)      Отвертка – 1шт

4)      Шестигранник – 3шт

5)      Мерная лента – 1шт

6)    Регулировочный винт – 2шт

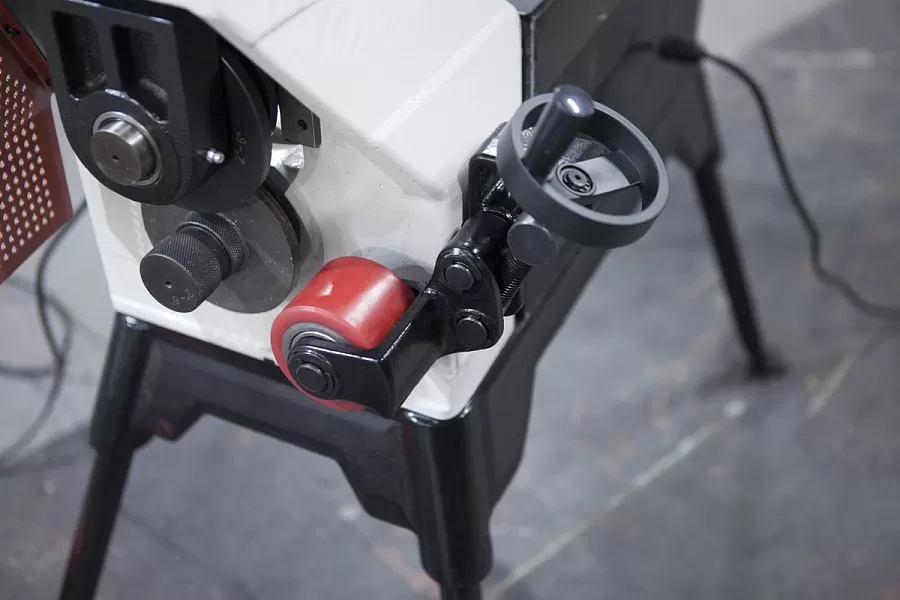

1)      маховик «В»

2)      маховик «А»

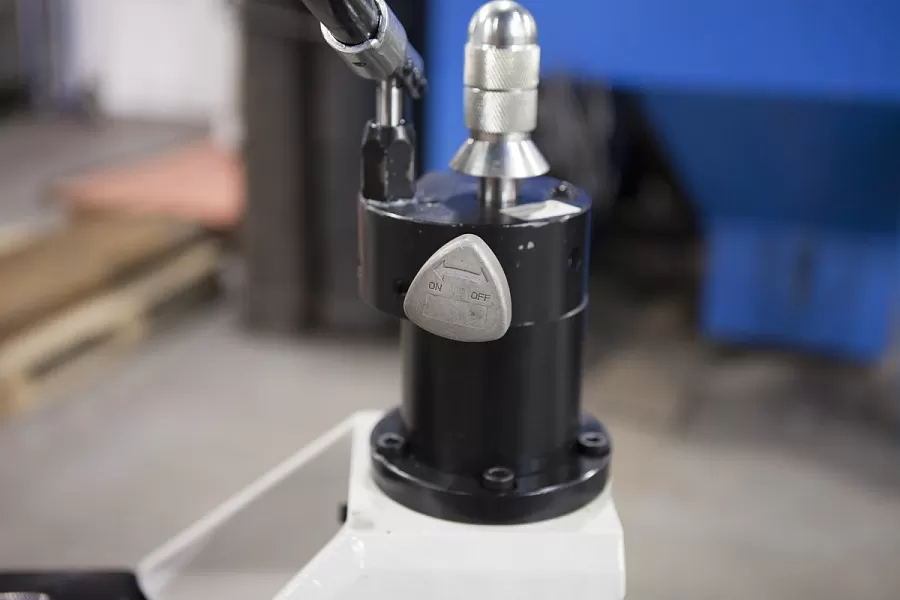

3)      ручка выключения

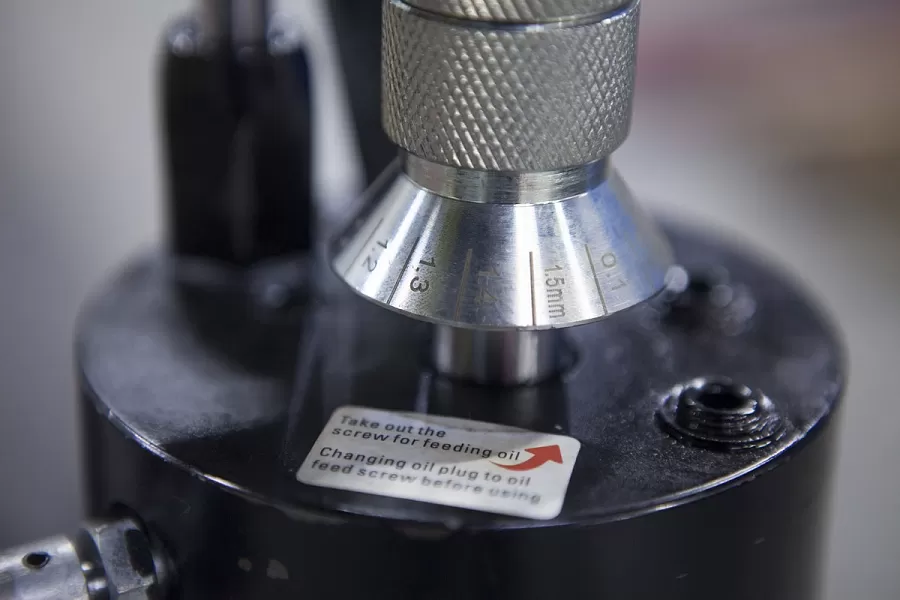

На маховике «А» размещена шкала расчёта глубины, по которой можно регулировать глубину без шаблона (например, при утере шаблона).

• одно деление шкалы 0,1мм = движению верхнего ролика 0,1мм
• один оборот маховика «А» = 1,5мм движению верхнего ролика

Шаблон

Одностоечная опора для труб

Используется для предотвращения повреждения оснастки для накатки желобков

Неправильная поддержка трубы приводит к сокращению срока службы оснастки для накатки желобков.

При резке труб диаметром 8 дюймов или более следует использовать дополнительные опоры.

Узел поддержки труб крупного диаметра

4 комплекта верхних накаточных роликов и нижних ведущих роликов

2 комплекта состоят из:

1)      верхний накаточный ролик 1ʺ (без стандартного хвостовика) – 1шт

2)      верхний накаточный ролик 1 1/4ʺ~ 1 1/2ʺ (без стандартного хвостовика) – 1шт

3)      универсальный стандартных хвостовик – 1шт

4)      нижний ведущий ролик 1 ~ 1 1/2ʺ – 1шт

3ий комплект состоит из:

1)      верхний накаточный ролик 2ʺ~ 6ʺ– 1шт

2)      нижний ведущий ролик 2ʺ~ 6ʺ – 1шт

4ый комплект состоит из:

3)      верхний накаточный ролик 8ʺ~ 12ʺ– 1шт

4)      нижний ведущий ролик 8ʺ~ 12ʺ – 1шт

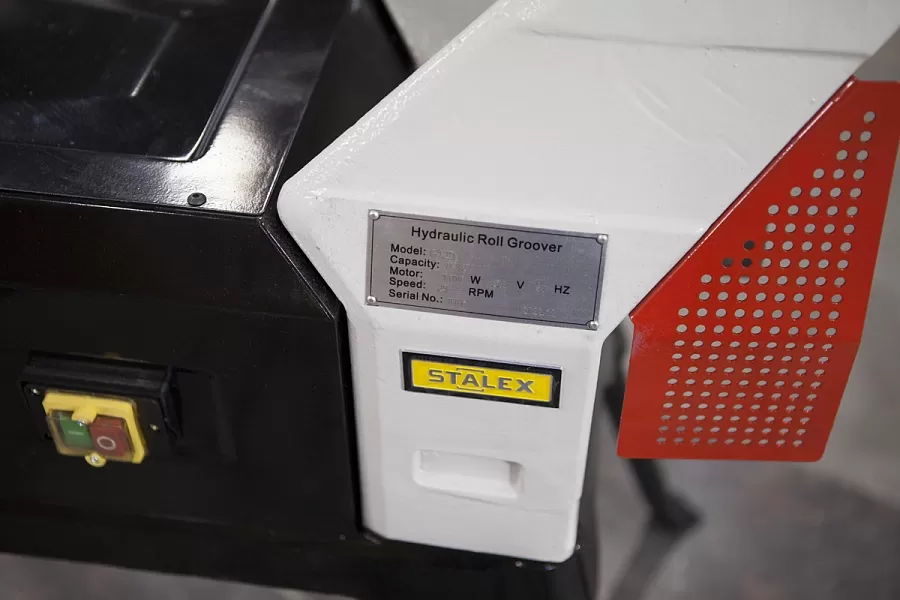

Шильдик

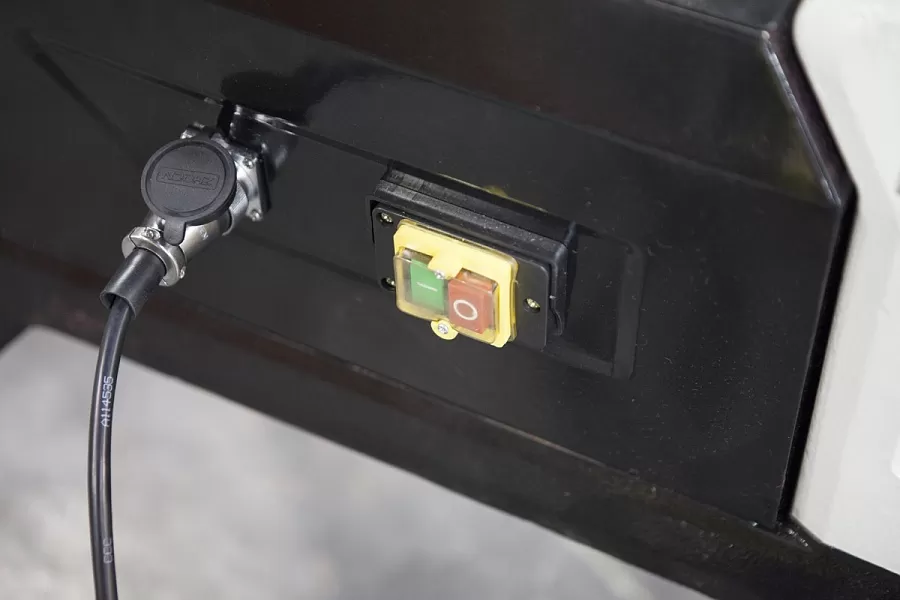

Ножной переключатель (педаль)

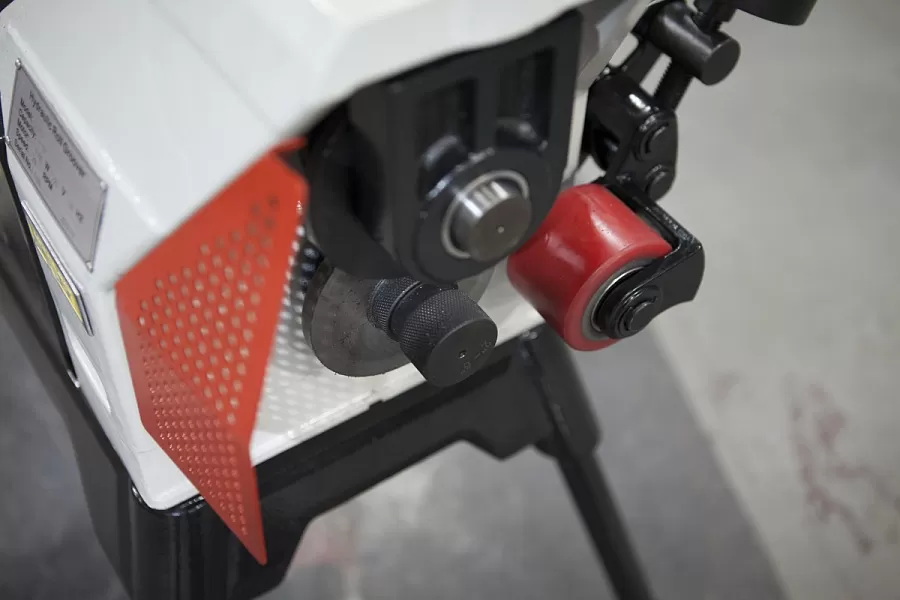

Размещение 2ух нижних ведущих ролика в станке

Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли.
