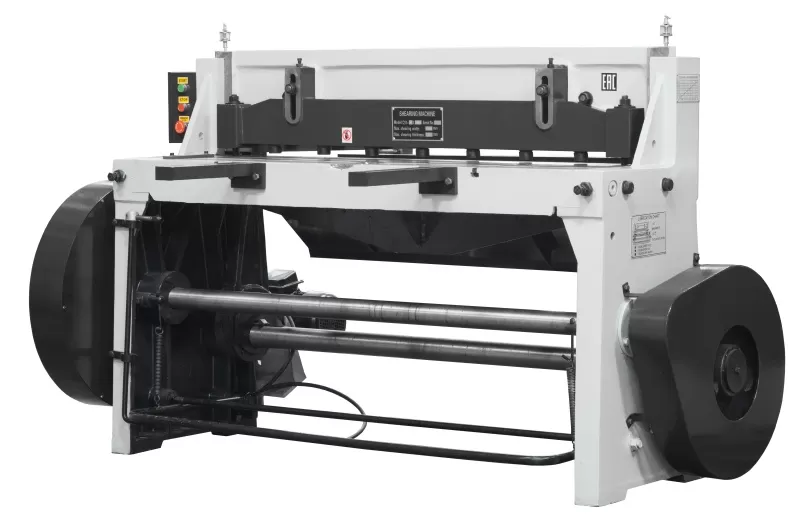

Гильотина электромеханическая STALEX Q11-3x1300
Описание
Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi, с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.
Особенности:
Механический задний упор для точного позиционирования имеет счётчик длины
Простая и быстрая регулировка зазора между ножами
Верхний и нижний нож имеют четырехстороннюю заточку
Ножной рычагпозволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку)
Расстояние от заднего упора до линии реза (съёмный упор) – 350мм
Ширина рабочего стола до линии реза – 430мм
Длина передних удлинителей – 382мм
Количество передних удлинителей 1300 – 2шт.
Боковой упор для фиксации листа по 90°
Две маслёнки направляющих верхнего лезвия
Упор для листа 90°
Ножной рычаг
Задний упор с маховиком перемещения – 350мм (с счётчиком длины)
Счётчик длины заднего упора
Комплектация к станку (инструкция/маслёнка/щуп)
Электрошкаф
Упорные пальцы предподжима имеют резиновую вставку
Узел регулировки зазора между ножами + стопоры
Предохранительный рычаг
Ребро жёсткости при нагрузке на удар
-
Подробные характеристики
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).Stalex Q11 3х1300
Рабочая длина, мм 1300
Рабочая толщина сталь σв ≤400МПа, мм 3.0
Прочность обрабатываемого материала, Н/мм2 ≤ 400
Угол резки 3°
Максимальное число резов в минуту, циклов в мин 20
Механический задний упор, мм 350
Марка стали (режущие ножи) 9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи) HRC45-50
Кол-во режущих кромок на верхнем и нижнем ноже по 4 режущие кромки
Ширина (толщина) ножей, мм 18
Мощность двигателя, кВт 3.0
Габаритные размеры, мм 2330x1360x1540
Масса нетто/брутто, кг 1300/1450
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2мм (с пределом прочности σв <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.
Макс. толщина резки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
