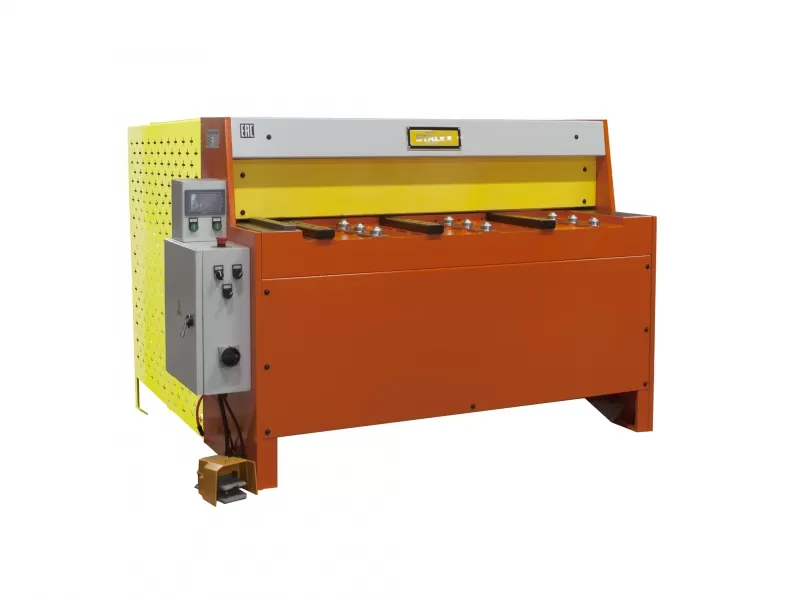

Гильотина электромеханическая Q11-4х1300NC

Описание

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.



Особенности:

• Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
• Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
• Верхний и нижний нож имеют двустороннюю заточку
• Цифровая система управления
• Задняя защита с блокировкой
• Счётчик кол-ва резов отображается на NC дисплее
• Пневматическая система поддержки листа
• Линейный рабочий стол с шариковыми опорами
• Моторизированный задний упор с возможностью ручной тонкой настройки
• Движение моторизированного заднего упора задаётся и отображается на NC дисплее
• Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
• Простая и быстрая регулировка зазора между ножами
• Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
• Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
• Ширина (глубина) рабочего стола до линии реза – 395мм (увеличение глубины раб. стола конструктивно невозможно)
• Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 600мм.
• Боковой упор для фиксации листа по 90°

Основные элементы

Счётчик кол-ва резов

Упор для листа 90°

Пневматическая опора

Ножная педаль

Линейный рабочий стол с шариковыми опорами

Подсвечиваемая рабочая зона

Комплектация к станку

Электрошкаф

Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение

Узел регулировки зазора между ножами + стопоры

Моторизированный задний упор с возможностью ручной тонкой настройки

NC дисплей

Задняя защита с блокировкой
