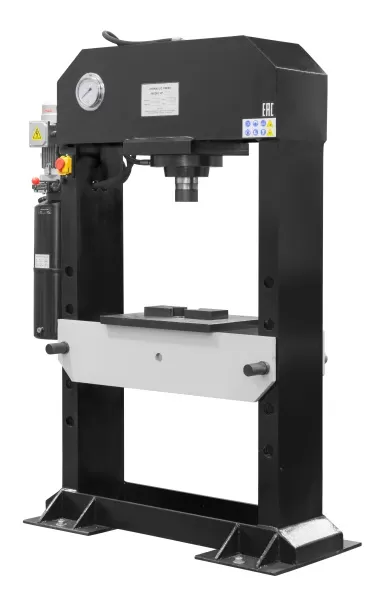

Гидравлический пресс STALEX HP-50
Описание
Гидравлический пресс Stalex HP-50 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 520кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 220мм (макс. ход) – 35 секунд (без нагрузки)
Время обратного подъёма штока – 26 секунд (без нагрузки)
А – общая высота станка
1730 мм
B – общая ширина станка (по ножным опорам)
1110 мм
B – общая ширина станка (верхняя часть станка + гидростанция)
1290 мм
С – общая глубина станка
500 мм
D – расстояние между опорами
800 мм
Е – ширина опор
250 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола.
665 мм
Четыре ребра жёсткости рабочего стола.
(D: Ширина 800мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – Ø=38мм.
Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=42мм.
Толщины стенок сварных опор – 20/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 27мм.
Ø отверстия в рабочей части стола – 86мм.
В стандартной комплектации два рабочих блока.
115х95х30 (ДхШхТ).
Глубина V-образного паза -29мм.
Манометр
В стандартной комплектации поставляется пресс-головка.
Ø пресс-головки – 78мм
Высота пресс-головки – 43мм + резьба 38мм
Вал штока без пресс-головки.
Ø штока – 78мм
Макс. ход штока – 220мм
В стандартной комплектации поставляются дополнительные уплотнительные кольца.
Шильдик станка.
Шильдик мотора гидростанции.
Шильдик гидростанции.
Рабочая ёмкость станка.
Макс. ход штока с пресс-головкой.
Стандартная комплектация:
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
-
-
Подробные характеристики
Модель
HP-50
Артикул
382002
Усилие, кН
500
Усилие, тонн
50
Номинальное давление, МПа
25
Мощность мотора
3 кВт
Рабочее напряжение
380В - 50Гц - 3 фазы
Макс. ёмкость, мм
665
(H: ход + перемещение стола)
Ход штока, мм
220
Гидростанция станка имеет 3 положения работы
ü Рычаг в право – рабочий ход
ü Среднее положение рычага – стоп
ü Рычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм
1230
Перемещение стола
5 позиций с промежутком 135мм
(общее перемещение стола: 135мм+135мм+135мм+135мм=540мм)
Рабочий размер стола, мм
475х350 (ШхГ)
Общие размеры стола, мм
800х295 (ШхГ)
(D: Ширина 800мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм
Ø=38/ L=340мм
Ø отв. крепления стола на сварных опорах, мм
Ø=42
Толщина стенки сварных опор, мм
t=20/t=6
Толщина стенки верхней части станка, мм
t=18
Размеры упаковки, мм (ШхГхВ)
1450х650х2010
Упаковка
фанерный ящик
Стандартная комплектация
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
Масса, кг (нетто)
520
Масса, кг (брутто)
593
