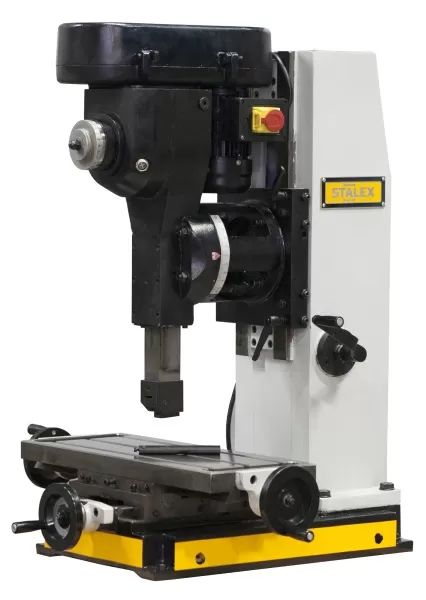

Долбежный станок STALEX B5013
Описание
Cтанок B5013 используется для строгания паза в глухом отверстии, обработки прямоугольной (шлицевой) щели и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Возможность поворота головы станка влево и вправо на 90°. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.

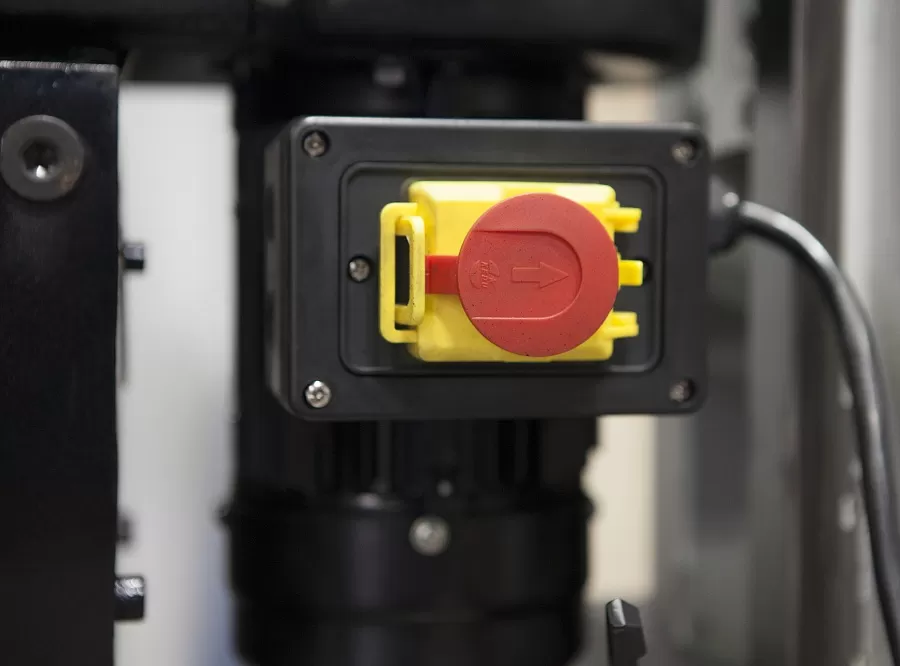

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
Особенности:
• Прочная стальная конструкция
• Поворот головы станка на 90° (±45°) в обе стороны
• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)

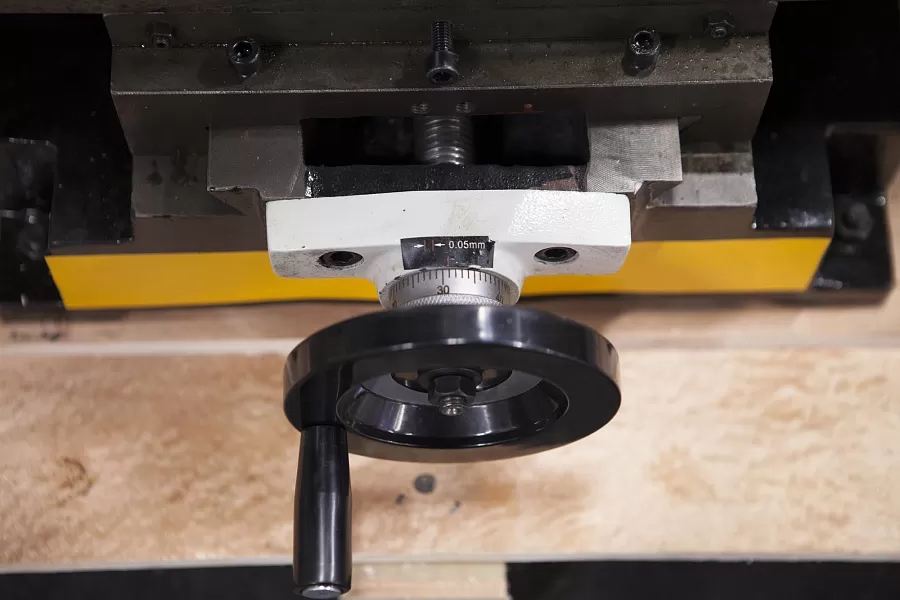

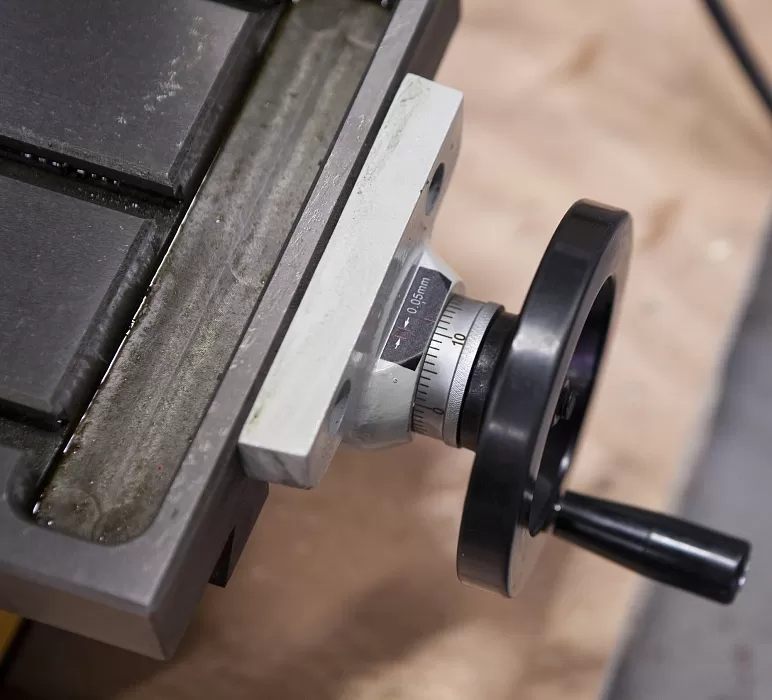

• Механическая регулировка продольного и поперечного перемещения рабочего стола-
Подробные характеристики
STALEX B5013
Ширина паза в стандартной комплектации
6 мм
Макс. ход фрезы
125 мм
Ширина и глубина держателя фрезы
50х63 мм
Макс. ход подвижной пластины (головы)
350 мм
Расстояние между осью инструмента и стенки колонны
236 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки)
210 мм
Кол-во ударов
30-350 ударов/мин (6 ступеней)
Привод
клиноременная передача
Т образные пазы
Ширина паза
Ширина ⊥ паза
Номинальное отклонение
3 паза, длиной 49 мм
12 мм
19 мм
+2 мм

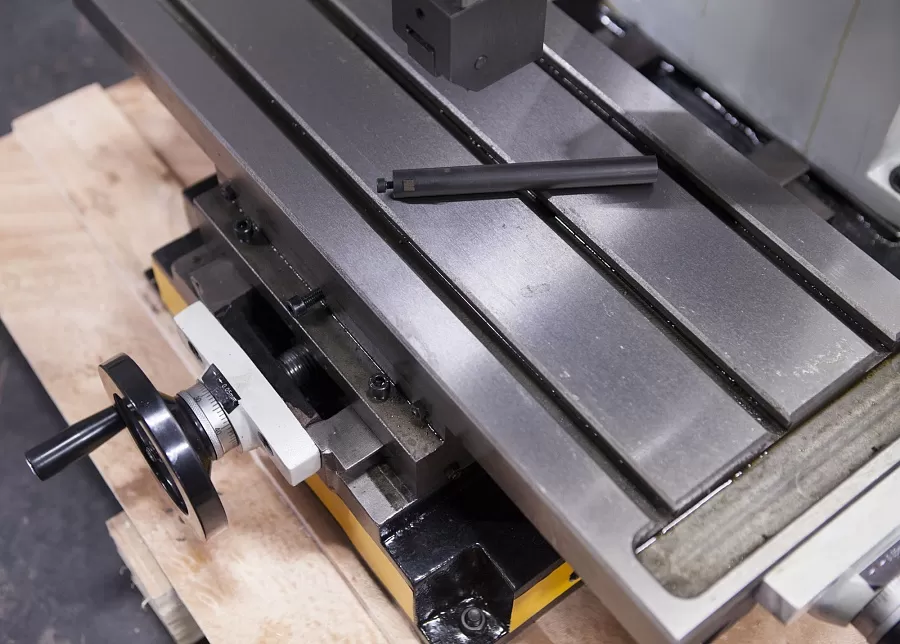

Рабочий стол
600*240 мм
Поперечный ход рабочего стола
340 мм
Продольный ход рабочего стола (фронтальное перемещение
130 мм
Поворот головы (Право и лево)
90° (±45°)
Двигатель
380 В/50 Гц/0,25 кВт
Габаритные размеры (ДхШхВ)
1090*1120*790 мм
Масса нетто/брутто
330/380 кг
