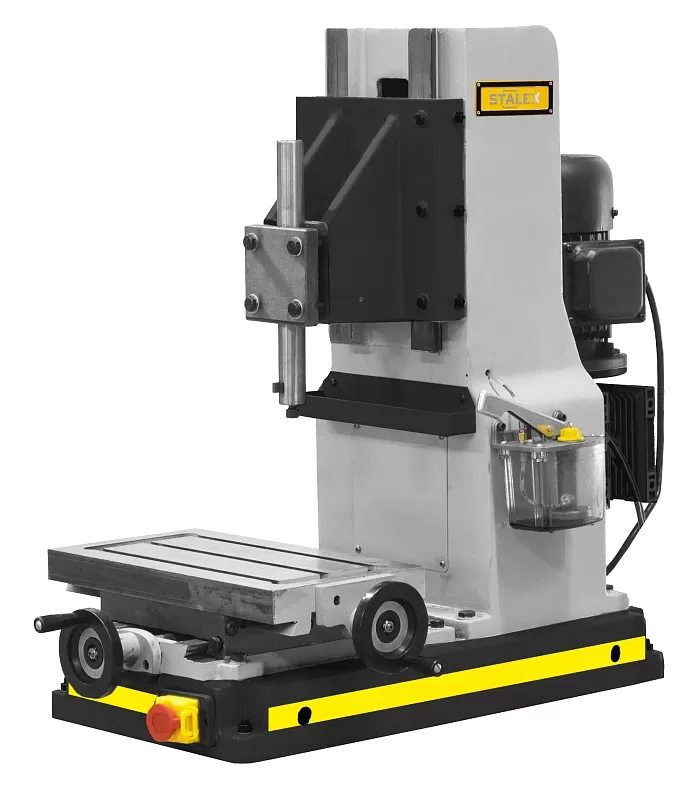

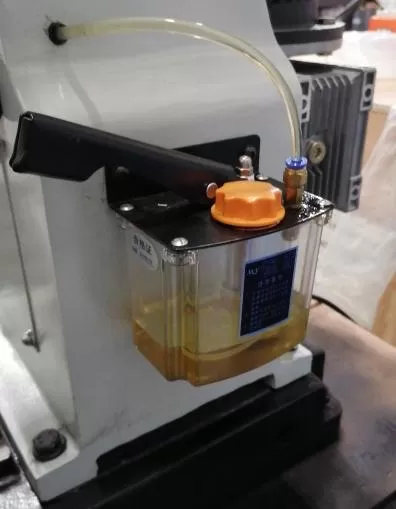

Долбежный станок STALEX B5012
Описание
Станок B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.-
Подробные характеристики
STALEX B5012
Ширина паза в стандартной комплектации
6 мм
Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма)
120 мм

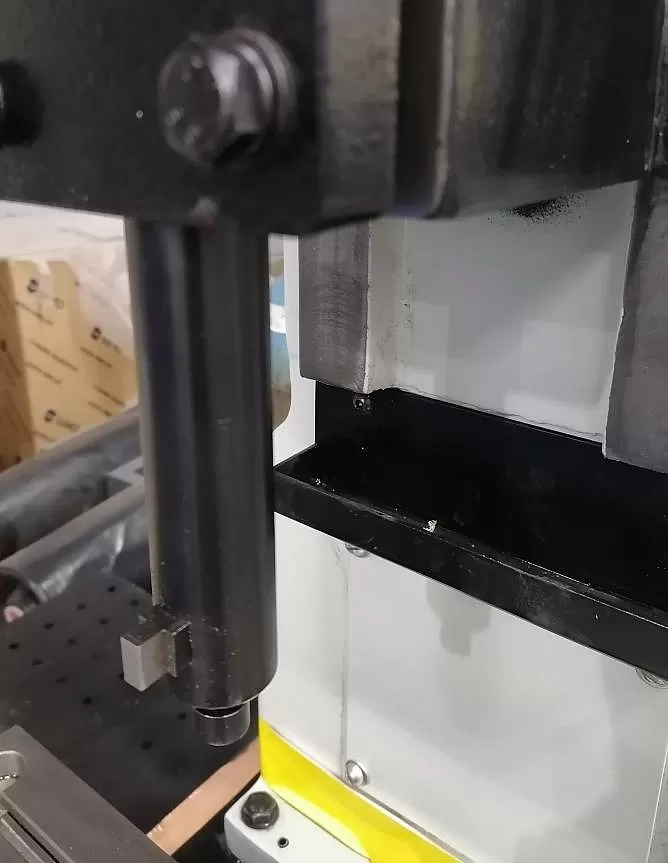

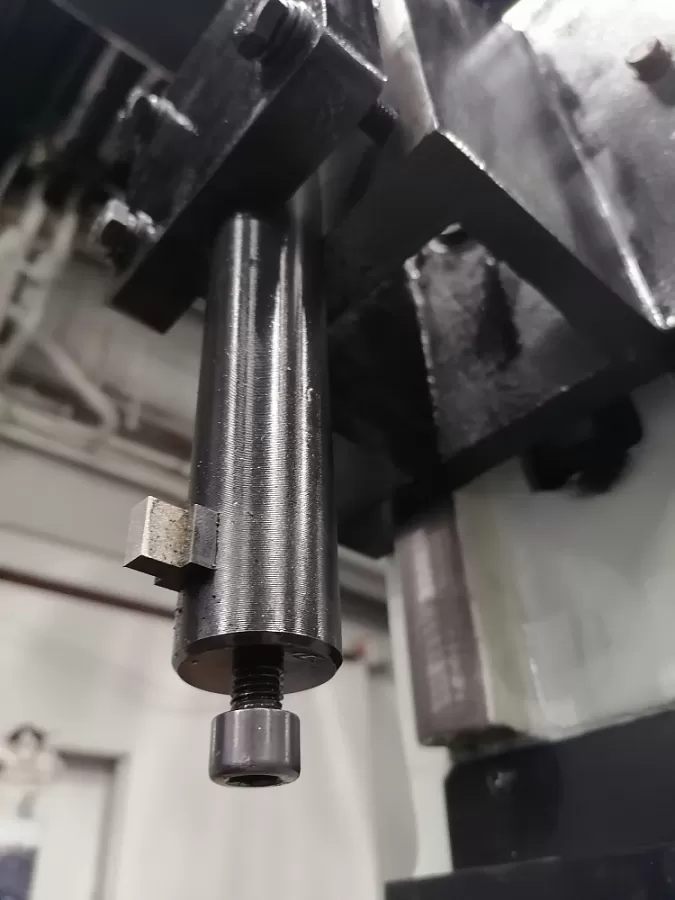

Диаметр оправки
Ø 32 мм
Длина оправки без крепёжного болта
300 мм
Длина с крепёжным болтом
320 мм
Оправка макс. вылет (с крепёжным болтом)
200 мм
Макс. ход подвижной пластины (головы)
360 мм (250 мм от верхнего положения – вниз)
Расстояние между осью инструмента и стенки колонны
160 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки)
135 мм
Расстояние между осью инструмента и приёмной ванночки отработки масла
120 мм
Кол-во ударов (скорость)
47 ударов/мин (47 об/мин)
Привод
Зубчатый редуктор
Т образные пазы
Ширина паза
Ширина ⊥ паза
Номинальное отклонение
3 паза, длиной 31 мм
12 мм
19 мм
+2 мм

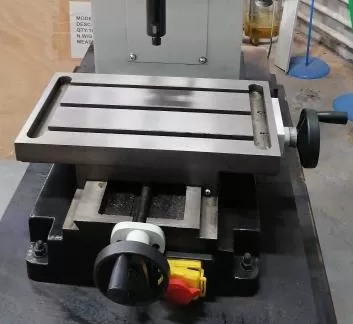

Рабочий стол
400*220 мм
Поперечный ход рабочего стола
130 мм
Продольный ход рабочего стола (фронтальное перемещение)
50 мм
Подача стола
0,1 мм

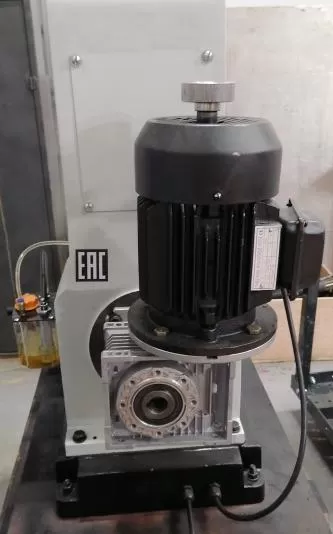

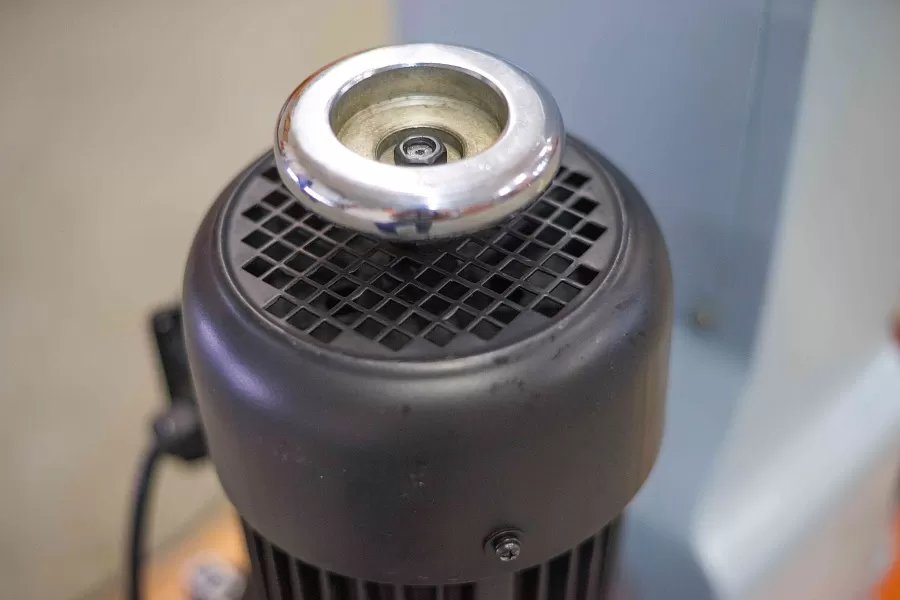

Двигатель
380 В/50 Гц/1,1 кВт
Габаритные размеры (ДхШхВ)
1070*650*1000 мм
Масса
195/240 кг
