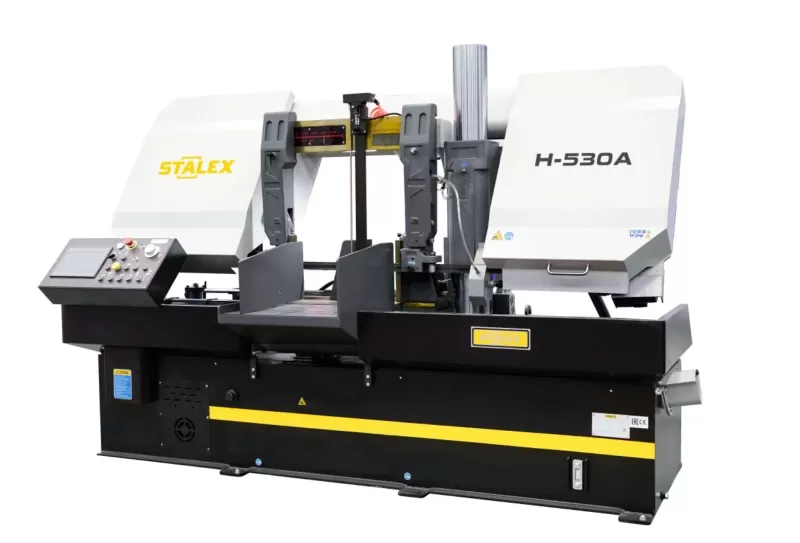

Автоматический ленточнопильный станок Stalex H-530А
Описание
Модель Stalex H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:- Произведён по стандартам СЕ

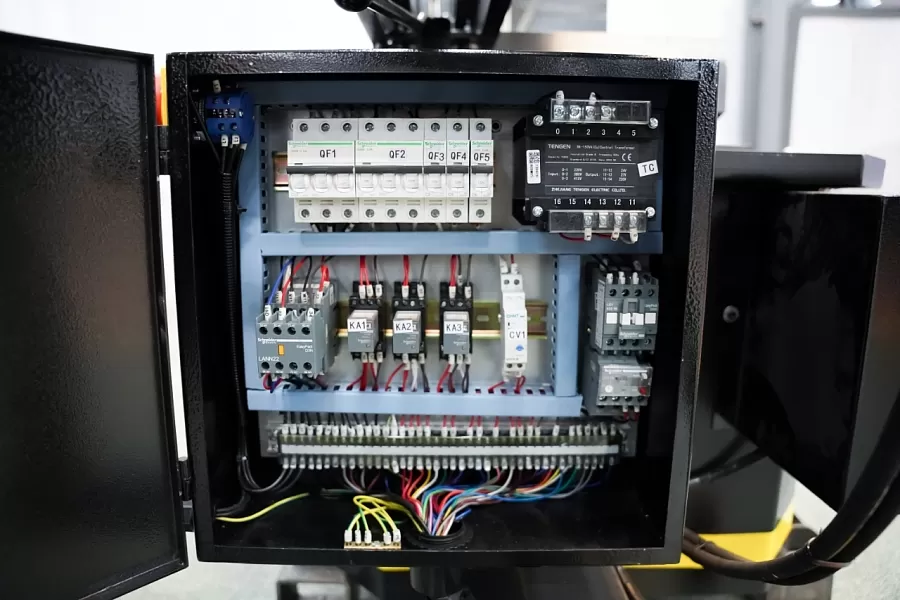

- Электрические компоненты - Siemens, Schneider, Meanwell и др.

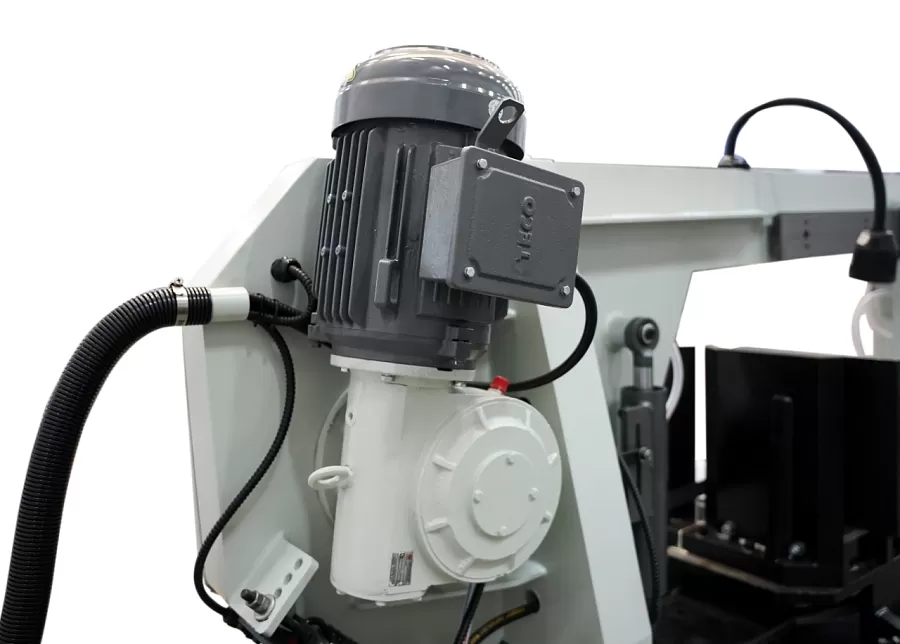

- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

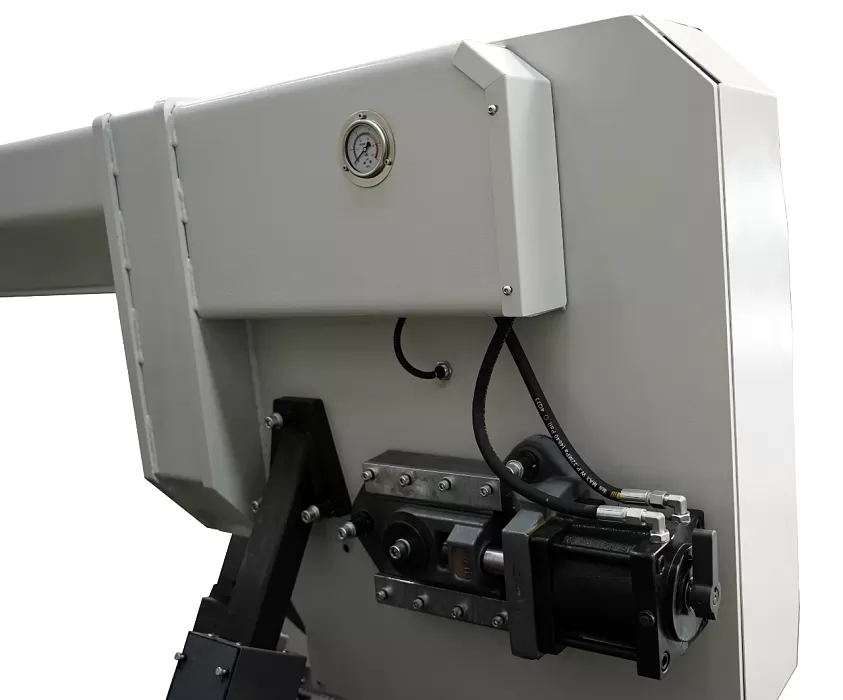

- Гидравлическое натяжение ленточнопильного полотна

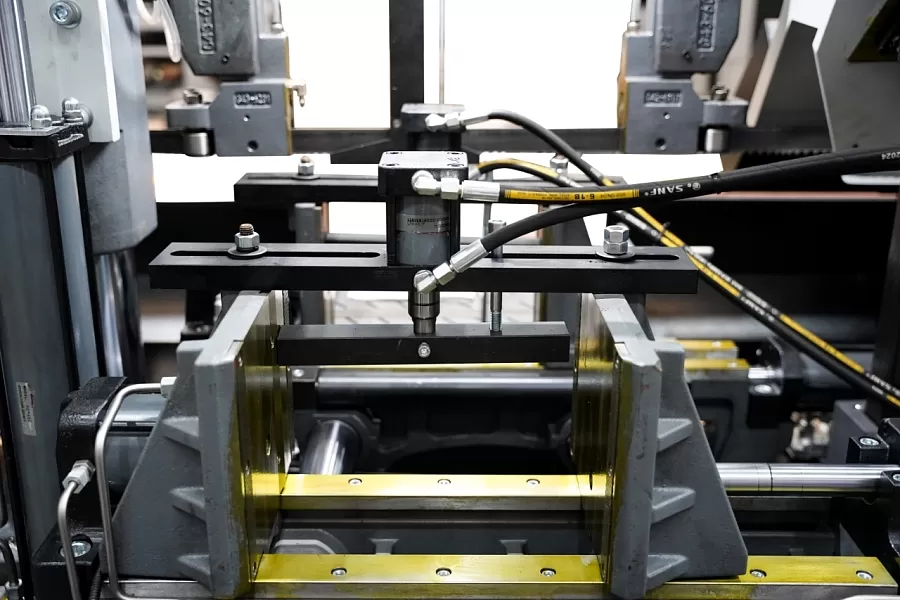

- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
Габариты
Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.

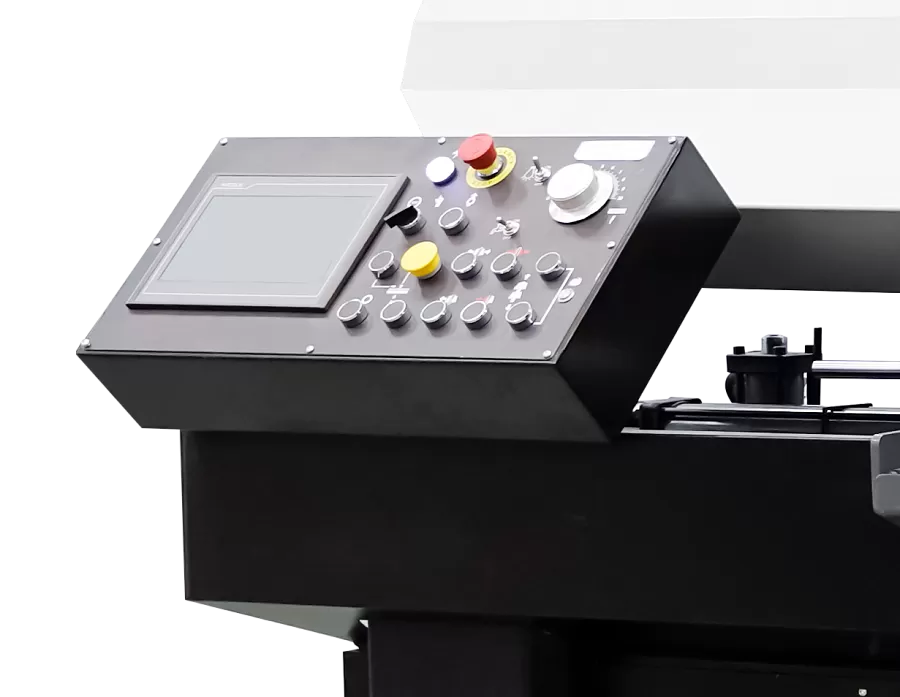

Панель станка PLC (панель HMI + кнопочное управление)
Управление и программирование режимов резания
Подающий стол /тиски подачи
Автоматический конвейер для сбора стружки
Упаковка - стрейч-пленка + паллет.
Размер упаковки совпадает с размером станка
-
Подробные характеристики
Наименование
H-530A
Стандарт CE
+
Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
+
Мощность главного двигателя
7,5 кВт (380В, 50 Гц, 3-х фазный)
Двигатель с регулируемой частотой вращения
+
Зубчатый привод
+
Мощность гидравлической станции
1,5 кВт
Мощность системы СОЖ
0,135 кВт
Вращение пилы
90 градусов
Блоки позиционирования полотна (перпендикулярности)
имеют направляющие подшипники и твердосплавные пластины
Автоматический подвод заготовок
+
функция подачи контролируется гидравлической системой
Тиски
гидравлические
Скорость резания
20-80 м/мин (инвентор)
Моторизированная дисковая щётка для удаления стружки
+
Двойной гидравлический клапан управления подачей вниз
+
Гидравлическое натяжение ленточнопильного полотна
+
Автоматический конвейер для сбора стружки
+
0-530 мм
530 х 530 мм
Прижим пакетной резки (гидравлический)
+
При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза
Пакетная резка
270 х 2000 мм
Длина конечной детали
160 мм
*Объем гидравлического бака
70 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объем бака для охлаждающей жидкости
140 л
заливать 2/3 по уровню СОЖ
Рабочая высота стола (от пола до основания тисков)
775 мм
Габариты ленточного полотна
41х1,3х6200 мм
Размер станка (ДхШхВ)
2250х3100х1950 мм
Вес машины
≈ 3300 кг
Размер упаковки и кол-во мест
1 место
Размер упаковки совпадает с размером станка
Масса нетто/брутто станка
3050/3100 кг
