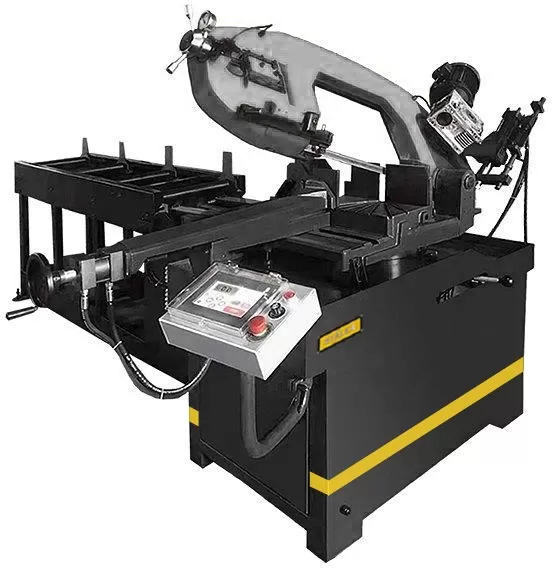

Автоматический ленточнопильный станок Stalex BSM-270GA
Описание
Модель Stalex BSM-270GА являются автоматическими ленточнопильными станками, консольного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Основные элементы cтанка Stalex BSM-270GА:- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Стандартная комплектация для Stalex BSM-270GA:- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Лампа дополнительного освещения
- Лазерная указка линии реза
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
- Пила ленточная квалитет М42
-
Подробные характеристики
Stalex BSM-270GA
Артикул
102617
Мощность двигателя
1.5 кВт. (380 вольт)
Мощность двигателя гидравлической системы 1.5 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ
0,45 кВт
Привод
зубчатый
Скорость резания
5-90 м/мин
Рабочая зона
-45°
90°
+45°
+60°
210
270
240
160
180
260
180
100
180x180
220x370
160x240
160x110
Макс. длина подачи (за один раз) 500 мм
Точность подачи 0,2 мм/500 мм
Подготовленные пазы в основаниях тисков для пиления под углом
-45°; 0°; +45°; +60°
Передаточное отношение
25:1
Угол разворота рамы
Диаметр шкивов
Ø 380 мм
Размер полотна
27х0,9х3160 мм
Рабочая высота станка
920 мм
Зажим заготовки
гидравлический
Объём бака СОЖ
17 л
заливать 2/3 по уровню СОЖ
Объём гидравлического бака
22 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Упаковка
Отгружается двумя местами 1850х760х1700 мм (станок) 1120х870х910 мм (тумба/подставка)
Размер станка в собранном виде (ДхШхВ) 3434х2077х1692 мм
Масса нетто/брутто
542/612 кг(станок) 187/217 кг(тумба/подставка)
Производство
Китай
Гарантия
1 год
